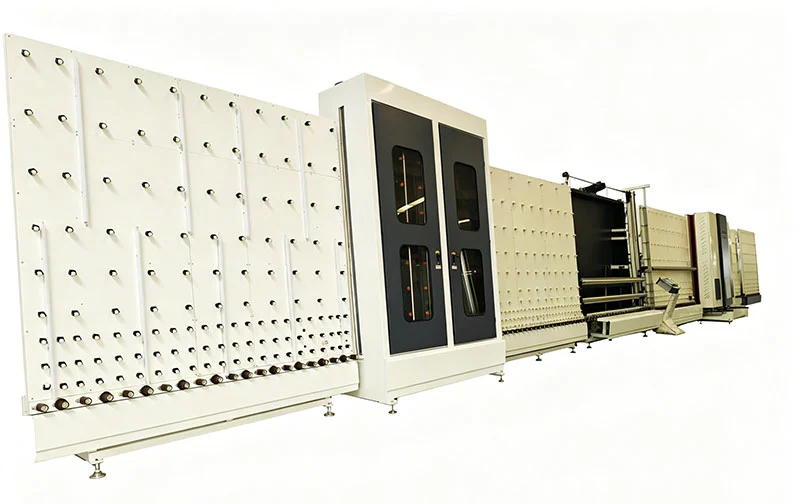

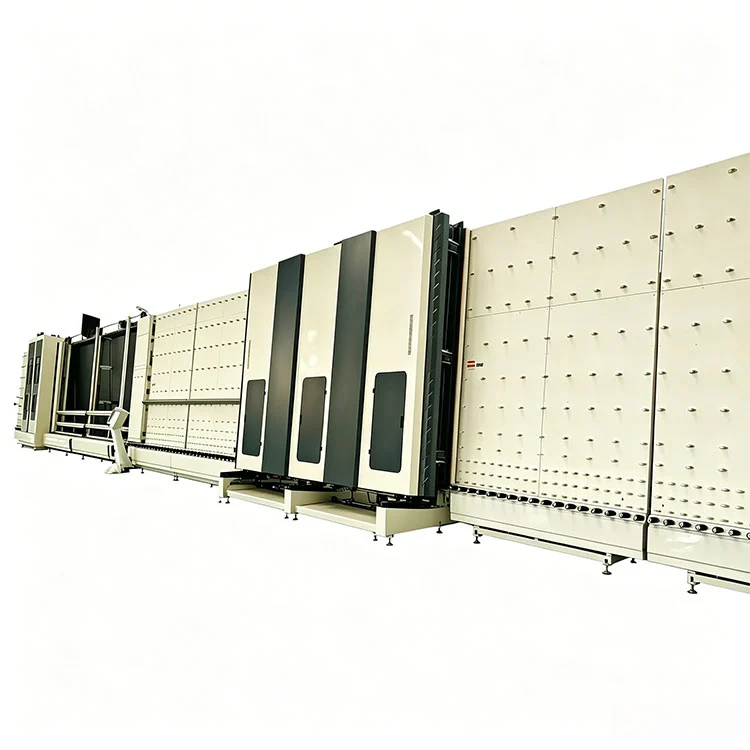

Linha vertical de prensa de lavagem e secagem CNC 2000 para máquina de vidro isolado e temperado

Recursos principais

OLinha vertical de prensa de lavagem e secagem CNC 2000 para máquina de vidro isolado e temperadoé construído em torno de uma estrutura de transporte vertical, que permite a drenagem da água por gravidade durante as etapas de lavagem e enxágue e ajuda a manter a superfície do vidro livre de gotículas residuais antes da secagem.

1. Lavar, secar e passar em uma linha:Os três estágios são dispostos sequencialmente em um único caminho de transporte. As folhas de vidro entram pela extremidade de carregamento e saem como vidros isolantes prensados ​​ou vidros individuais limpos. Nenhuma transferência manual entre estações é necessária. O layout vertical ocupa menos espaço do que uma configuração horizontal equivalente.
2. Controle CNC com tela sensível ao toque:Uma tela sensível ao toque industrial serve como interface do operador. Parâmetros para diferentes tipos de vidro – tempo de lavagem, temperatura de secagem, pressão de prensagem e velocidade do transportador – podem ser salvos como receitas nomeadas e recuperados da memória. O sistema registra alarmes e fornece leituras de códigos de falha na tela.
3. Lavagem de alta pressão com recirculação:Bicos de pulverização de duas fileiras fornecem água com pressão ajustável para ambas as superfícies de vidro. Um sistema de filtragem multicamadas retém partículas e permite que a mesma água seja recirculada. O consumo médio de água é de aproximadamente 0,8 m³ por hora e os elementos filtrantes são acessíveis para limpeza sem grandes desmontagens.

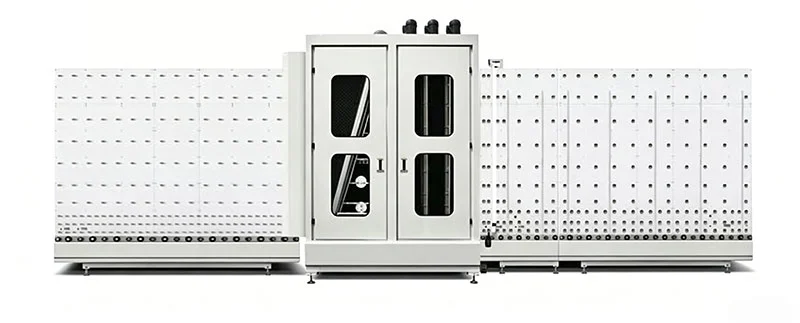

4. Secagem ao ar aquecido:A seção de secagem utiliza uma câmara de ar quente fechada com faixa de temperatura de 40°C a 120°C, ajustável continuamente. O ar circula através de aquecedores e é direcionado para a superfície do vidro por meio de facas de ar. A câmara é vedada para evitar a entrada de poeira, de forma que o vidro seco não seja recontaminado antes da prensagem.

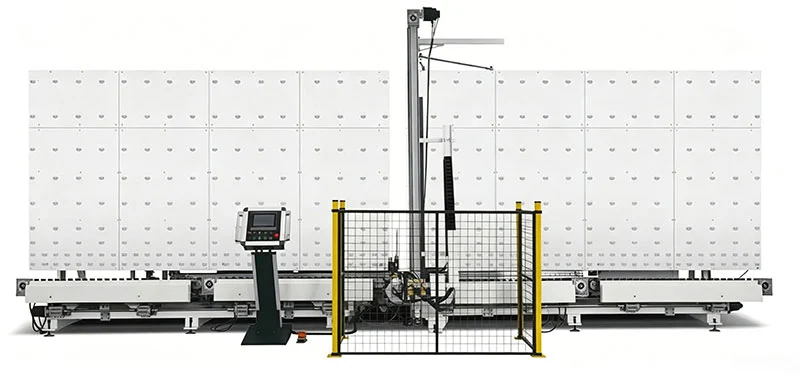

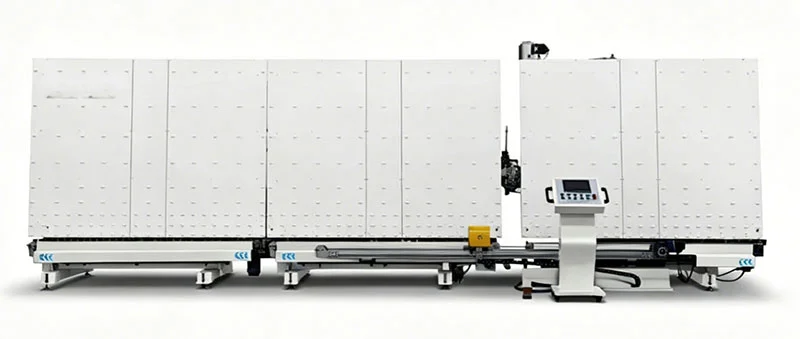

5. Estação de prensagem hidráulica:A força de pressão é gerada por um cilindro hidráulico com pressão ajustável de 0,2 MPa a 1,2 MPa. A velocidade da prensa e o tempo de espera são programáveis. Para vidro temperado, a rampa de pressão pode ser ajustada para um perfil mais suave para reduzir o risco de quebra.
6. Acesso de construção e manutenção:A estrutura é fabricada em chapa de aço carbono espessada. Rolamentos, vedações e rolos de escova são especificados para serviço contínuo. Painéis de serviço nas laterais de cada seção fornecem acesso a bombas, filtros e motores de sopradores sem remover a estrutura do transportador.
7. Compatibilidade do tipo de vidro:A linha atende vidros isolantes, vidros temperados, painéis arquitetônicos e vidros para paredes cortina. Os tamanhos mínimo e máximo são 280×450 mm e 2.000 mm de largura, respectivamente. O processamento padrão e personalizado são suportados ajustando os conjuntos de parâmetros armazenados.

Especificações Técnicas

Todos os parâmetros listados abaixo para oLinha vertical de prensa de lavagem e secagem CNC 2000 para máquina de vidro isolado e temperadosão verificados durante os testes de fábrica antes do envio. Um relatório de inspeção pré-entrega é fornecido com cada pedido.

Fluxo de trabalho de linha

Folhas de vidro se movem através doLinha vertical de prensa de lavagem e secagem CNC 2000 para máquina de vidro isolado e temperadoem uma orientação vertical contínua. Na estação de carregamento, o operador coloca a vidraça no transportador. A primeira seção lava ambas as superfícies com água recirculada através de bicos pulverizadores de duas fileiras, seguida de um enxágue com água doce. O vidro então entra na câmara de secagem aquecida, onde as facas de ar direcionam o ar quente pela superfície. Após a secagem, o vidro segue para a estação de prensagem. Nas unidades de vidro isolante, a moldura distanciadora – já revestida com selante primário – é posicionada entre dois vidros e a prensa hidráulica os une sob pressão controlada. Painéis de vidro temperado simples podem passar pela linha com a estação de prensagem configurada para modo bypass. O vidro acabado sai no final da descarga.

Componentes principais

• Tela sensível ao toque CNC e PLC:Controlador de nível industrial com display colorido. Armazena várias receitas de vidro. Exibe o status em tempo real de cada seção e registra o histórico de alarmes.
• Bicos de pulverização e filtração:Bicos de jato plano em aço inoxidável dispostos em fileiras duplas. Um sistema de filtro de três estágios – tela grossa, malha fina e carvão ativado – limpa a água recirculada antes de retornar ao circuito de pulverização.
• Unidade de aquecimento e secagem:Elementos de aquecimento elétrico dentro de uma câmara selada. As facas de ar são posicionadas para cobrir toda a largura do vidro. Sensores de temperatura retornam ao PLC para controle de malha fechada.
• Cilindro de prensa hidráulica:Cilindro hidráulico de dupla ação com transdutor de pressão. A força de pressão, o tempo de rampa e a duração da retenção são definidos na tela sensível ao toque.
• Sistema transportador:Rolos motorizados com superfícies revestidas de borracha transportam o vidro. A velocidade é variável de 1 a 6 m/min através de um inversor.
• Estrutura e proteção:Estrutura em aço carbono com pintura resistente à corrosão. Painéis de segurança transparentes envolvem as seções de lavagem e secagem. Os botões de parada de emergência estão localizados nas estações de carga e descarga.

Fabricante e garantia

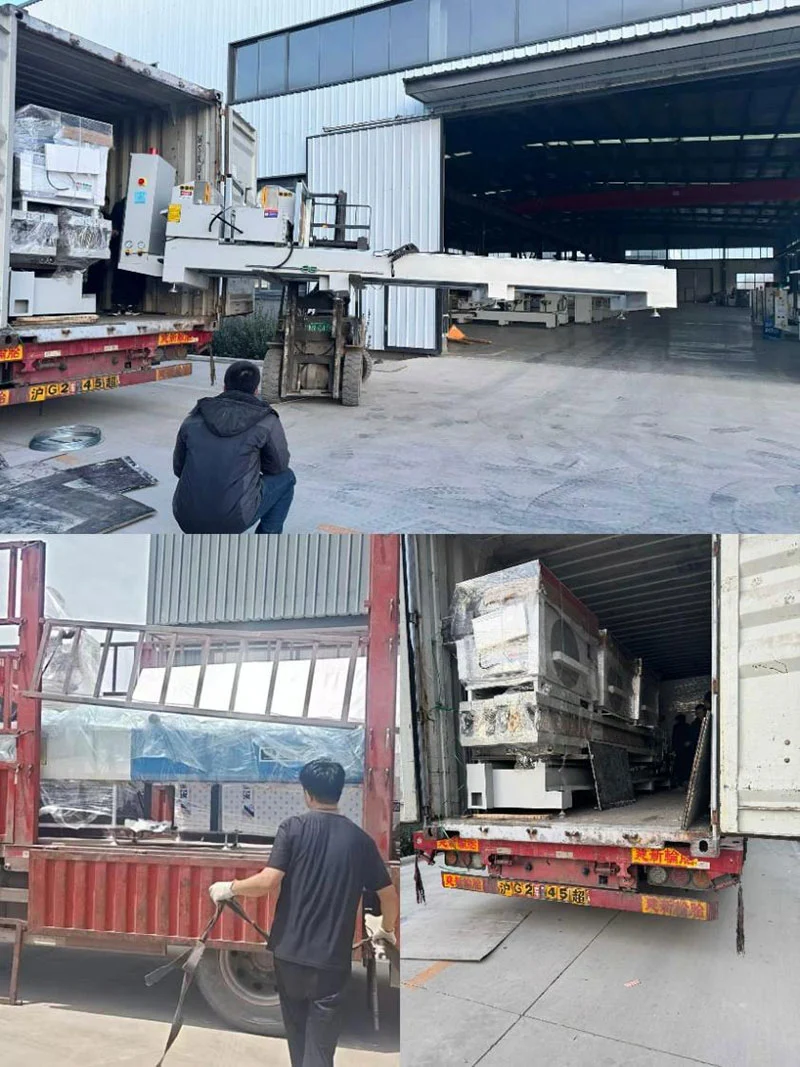

Shandong Lebulang Precision Machinery Co., Ltd., operando como Lebulang Machine, produz equipamentos de processamento de vidro e janelas em suas instalações em Jinan desde 1996. A empresa cobre P&D, usinagem de componentes, montagem, testes e vendas dentro de uma organização. OLinha vertical de prensa de lavagem e secagem CNC 2000 para máquina de vidro isolado e temperadoé construído sob este sistema integrado e enviado direto da fábrica. Aplicam-se as certificações CE e ISO 9001. A garantia de um ano cobre a estrutura principal, excluindo itens de desgaste normal. Suporte técnico remoto e treinamento operacional estão incluídos. As peças sobressalentes são armazenadas e podem ser enviadas internacionalmente. A instalação e comissionamento no local podem ser organizados como um serviço separado.

Perguntas frequentes

Q1: Que tipos de vidro esta linha de produção pode processar?

R: OLinha vertical de prensa de lavagem e secagem CNC 2000 para máquina de vidro isolado e temperadoé construído para vidro isolante e vidro temperado, e também suporta vidro arquitetônico, de portas e janelas e de parede cortina em uma faixa de espessura de 4 mm a 25 mm. Não foi concebido para vidros com espessura inferior a 3 mm ou com espessura superior a 25 mm.

Q2: A máquina é difícil de operar para novos funcionários?

R: A operação utiliza uma tela sensível ao toque CNC com receitas armazenadas para diferentes tipos de vidro. Um manual em inglês e um guia em vídeo são fornecidos. A orientação remota está disponível durante a configuração. Com base no feedback dos locais de produção, os operadores ficam confortáveis ​​com a operação diária dentro de um a dois dias úteis.

Q3: Com que frequência o sistema de circulação de água precisa de manutenção?

R: O sistema de filtragem multicamadas permite que a água seja recirculada por longos períodos. As telas do filtro devem ser verificadas e limpas de acordo com um cronograma determinado pela produção diária de vidro. Os elementos filtrantes de reposição estão disponíveis como peças de reposição. O nível do tanque de água é completado periodicamente para compensar a evaporação.

Q4: A tensão do equipamento pode ser personalizada para diferentes países?

R: A configuração padrão funciona em 380V trifásico 50Hz. A tensão e a frequência podem ser especificadas no momento do pedido — por exemplo, 220 V/60 Hz ou 415 V/50 Hz — para que a máquina atenda aos padrões de energia locais sem exigir um transformador externo.
