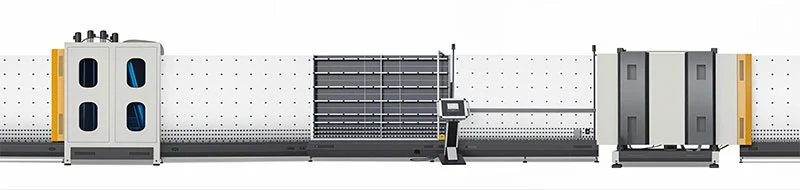

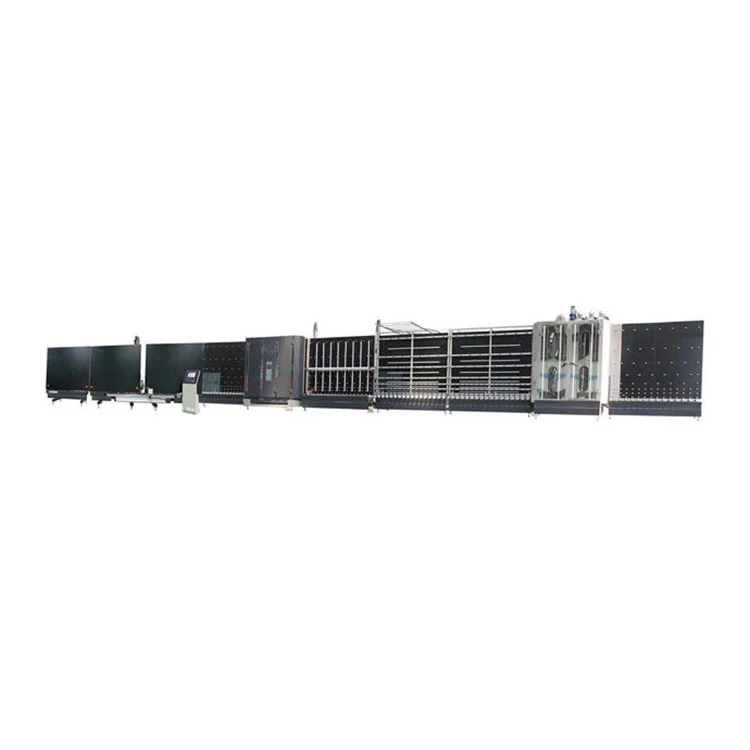

Máquina de lavar e secar vidro isolado vertical 2500

Recursos principais

1. Controle PLC com IHM touchscreen:O inteiroMáquina de lavar e secar vidro isolado vertical 2500é gerenciado através de uma única interface touchscreen. Os operadores podem definir a velocidade de lavagem, a temperatura da água, a temperatura de secagem e a direção do transportador no painel. Indicadores de status em tempo real mostram a condição de funcionamento de cada seção e mensagens de alarme aparecem se os parâmetros se desviarem dos intervalos definidos.
2. Suporte para vidros duplos e triplos:A linha processa folhas de vidro simples, bem como vidros duplos e triplos montados. A mudança de tamanho é feita ajustando as guias do transportador e selecionando o conjunto de parâmetros armazenados para as novas dimensões do vidro.
3. Reconhecimento automático de filme Low-E:Sensores ópticos na entrada da seção de lavagem detectam superfícies de vidro revestidas e de baixa emissividade. O sistema pode ajustar a pressão da escova ou alertar o operador se um painel for carregado com o lado revestido voltado para a direção errada, ajudando a evitar danos ao revestimento durante o ciclo de lavagem.

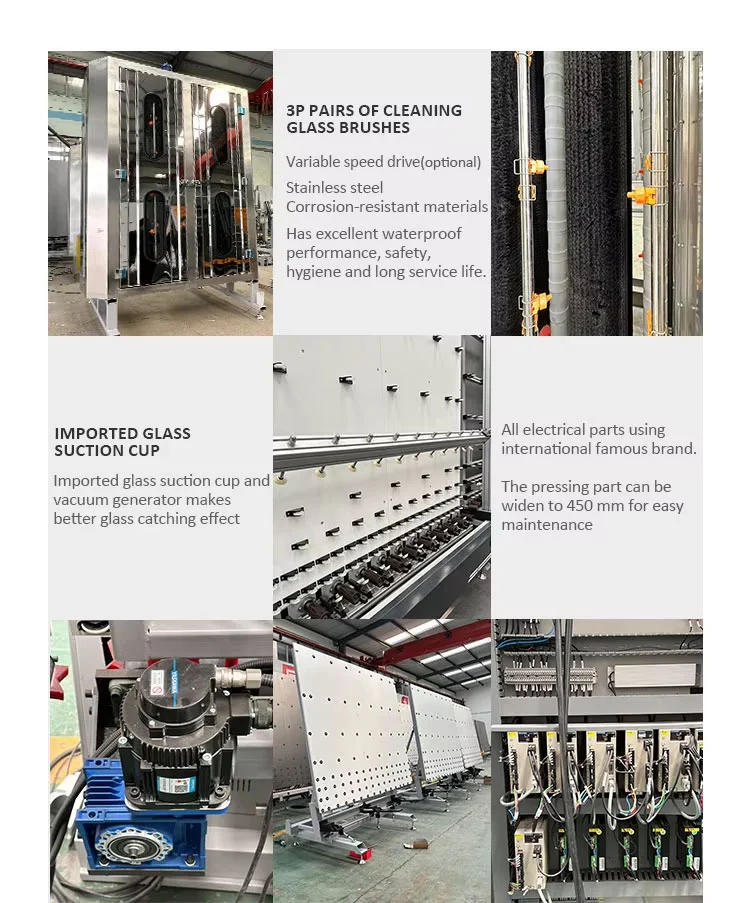

4. Componentes para manuseio de vidro:Ventosas importadas combinadas com um gerador de vácuo fornecem a força de preensão para levantar e posicionar as vidraças durante a transferência entre as etapas de lavagem, secagem e montagem.
5. Construção resistente à corrosão:Os painéis de proteção externa são tratados com pulverização plástica eletrostática. Os componentes da seção de limpeza interna em contato com a água são feitos de aço inoxidável 304 e outros materiais resistentes à corrosão.
6. Componentes elétricos de origem internacional:Contatores, relés, sensores e inversores são fornecidos por fabricantes internacionais estabelecidos, com números de peça e especificações documentados no manual da máquina para simplificar o pedido.
7. Seção de prensagem ampliada:A área de prensagem foi construída com uma largura de 450 mm, proporcionando espaço suficiente para os operadores realizarem verificações de rotina sem remover as proteções ou painéis circundantes.
8. Design flip-open para peças de desgaste:Os painéis da seção de prensagem são articulados e podem ser abertos sem ferramentas, proporcionando acesso direto a itens comumente substituídos, como vedações e rolos-guia.

Especificações Técnicas

Fluxo de trabalho

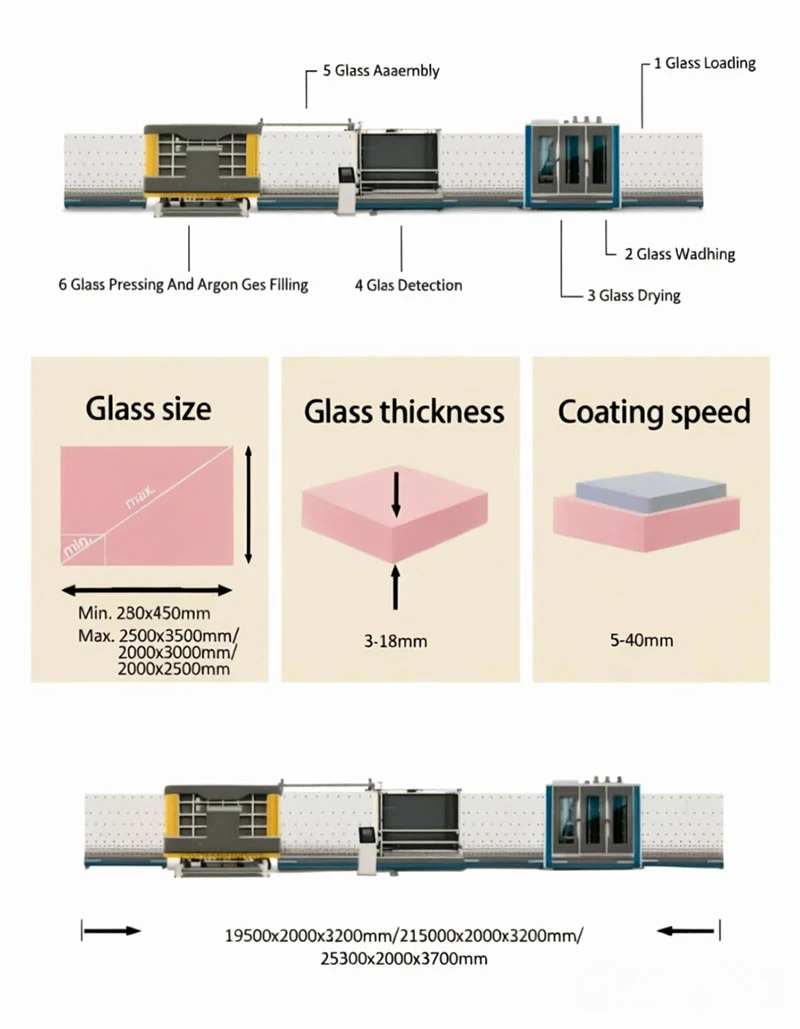

OMáquina de lavar e secar vidro isolado vertical 2500processa vidro em uma orientação vertical, da entrada à saída. As folhas de vidro entram na extremidade de carregamento, onde sensores ópticos detectam dimensões e identificam quaisquer superfícies revestidas. A seção de lavagem utiliza rolos de escova giratórios e bicos pulverizadores alimentados por água aquecida para limpar ambas as faces do vidro. Um enxágue final com água desmineralizada remove qualquer resíduo de detergente ou mineral. Após o enxágue, o vidro passa por uma câmara de secagem com ar quente, onde facas de ar de alta velocidade sopram ar aquecido pela superfície, visando a secagem completa de ambas as faces e bordas. O vidro sai da seção de secagem pronto para montagem do espaçador e prensagem. A direção do transportador pode ser definida para funcionar da esquerda para a direita ou da direita para a esquerda, dependendo do layout do chão de fábrica.

Componentes principais

• Tela sensível ao toque e PLC:Controlador industrial com display colorido para configuração e monitoramento de todos os parâmetros da máquina. O armazenamento de receitas permite a recuperação de configurações para diferentes tamanhos e tipos de vidro.
• Rolos de escova e bicos de pulverização:Escovas de cerdas de nylon com altura e pressão ajustáveis. Bicos de jato plano em aço inoxidável fornecem água em toda a largura do vidro.
• Câmara de lavagem em aço inoxidável 304:Todas as superfícies molhadas na seção de limpeza são feitas de aço inoxidável 304 para resistir à corrosão causada por água e agentes de limpeza.
• Conjunto de faca de ar:Facas de ar de precisão conectadas a um sistema de circulação de ar quente com elementos de aquecimento elétrico. A abertura da faca de ar se ajusta à espessura do vidro.
• Ventosas e sistema de vácuo:Ventosas de borracha importadas combinadas com gerador de vácuo para manuseio de vidro entre seções.
• Painel elétrico:Componentes provenientes de marcas internacionais, alojados em um invólucro protegido contra poeira, com etiquetagem clara e um diagrama de fiação impresso no interior da porta.

Fabricante e garantia

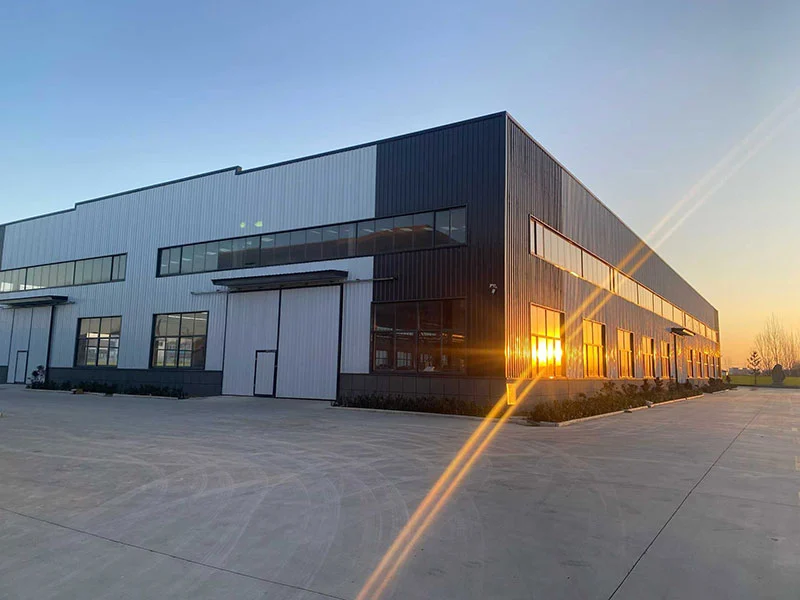

Shandong Lebulang Precision Machinery Co., Ltd., operando como Lebulang Machine, produz equipamentos de processamento de vidro e janelas em suas instalações em Jinan desde 1996. A empresa lida com pesquisa e desenvolvimento, usinagem de componentes, montagem, testes e vendas dentro de uma única organização. OMáquina de lavar e secar vidro isolado vertical 2500é construído sob este sistema integrado e enviado direto da fábrica. Aplicam-se as certificações CE e ISO 9001. Uma garantia de um ano cobre a estrutura principal. Suporte técnico remoto e orientação de operação estão incluídos. As peças sobressalentes são armazenadas e podem ser despachadas com remessas regulares. A instalação e comissionamento no local podem ser organizados por um custo adicional.

Perguntas frequentes

Q1: Esta máquina pode lavar com segurança vidro Low-E ou revestido?

R: OMáquina de lavar e secar vidro isolado vertical 2500inclui sensores automáticos de reconhecimento de filme que detectam Low-E e outras superfícies revestidas. A pressão da escova pode ser ajustada e conjuntos de escovas de cerdas macias estão disponíveis como opção. Com configurações corretas dos parâmetros, o revestimento não é danificado durante a lavagem.

Q2: Qual é o tamanho máximo de vidro que este modelo pode suportar?

R: O tamanho máximo do vidro é de 2.500 mm de largura por 3.000 mm de altura, cobrindo painéis de grande formato usados ​​em fachadas comerciais e envidraçados residenciais de grandes dimensões.

Q3: A direção de trabalho pode ser ajustada?

R: Sim. O transportador suporta operação bidirecional — da esquerda para a direita ou da direita para a esquerda — selecionável através do painel de controle. Isso permite que a máquina se adapte a diferentes layouts de fábrica sem modificação física.

Q4: Você fornece instalação e suporte técnico?

R: Um manual de operação em inglês e tutoriais em vídeo são fornecidos com cada máquina. O suporte técnico remoto está disponível para questões de configuração, solução de problemas e manutenção. A instalação no local por um engenheiro pode ser organizada como um serviço separado.

Q5: Como você garante que o vidro esteja completamente seco?

R: A seção de secagem utiliza um sistema de circulação de ar quente combinado com facas de ar de precisão posicionadas acima e abaixo do caminho do vidro. A orientação vertical ajuda a gravidade a puxar a água para baixo, e o fluxo de ar aquecido evapora a umidade restante de ambas as superfícies e bordas antes que o vidro chegue à fase de montagem.
