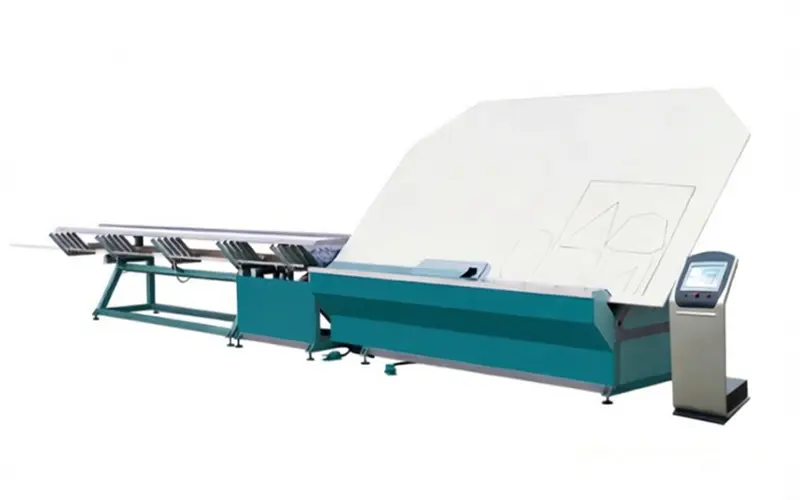

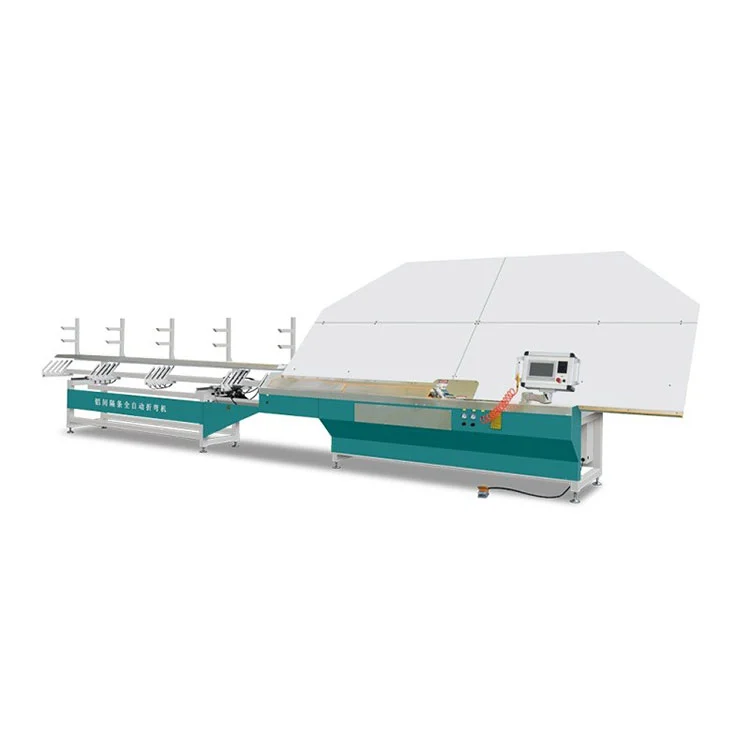

Máquina dobradeira espaçadora de alumínio CNC para vidro isolante

Recursos principais

• Sistema de controle e unidades:OMáquina dobradeira espaçadora de alumínio CNC para vidro isolanteestá equipado com PLC Siemens, tela sensível ao toque Kinco, servo drives Fuji e componentes pneumáticos Airtac. O controlador host gerencia o armazenamento de dados e a seleção de programas, enquanto um subcontrolador lida com o sequenciamento da máquina em tempo real para evitar erros de entrada do operador.
• Precisão de fresagem e estrutura:Uma estação de fresagem dedicada aplaina a superfície do espaçador antes de dobrar e unir cantos. As dimensões da estrutura acabada são mantidas dentro de ±0,5 mm dos valores programados, o que ajuda a manter a integridade da vedação dos cantos na IGU final.

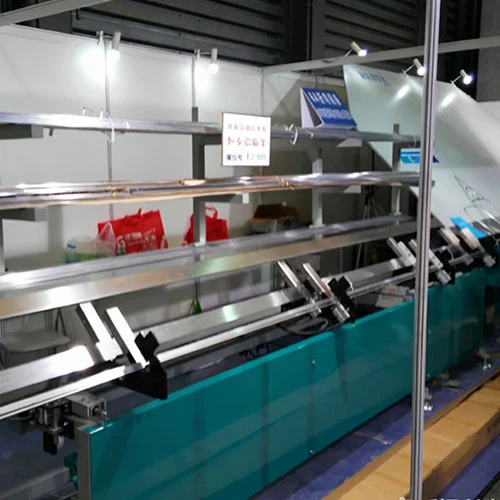

• Funções de processamento integradas:A máquina executa dobramento automático, corte de perfil e junção de cantos sem costura em um ciclo contínuo. Trinta e dois formatos de quadros podem ser armazenados na memória. Quatro estações de armazenamento de material acomodam espaçadores com larguras de 6A a 30A, permitindo troca rápida entre diferentes perfis.
• Dobra dupla e inserção de canto:Cabeças de dobra externas e internas estão disponíveis. As juntas de canto podem ser feitas automaticamente para produção em volume ou manualmente para pequenos lotes e formatos personalizados, proporcionando flexibilidade ao operador com base no tipo de pedido.
• Módulo de marcação a laser:Três modos de marcação podem ser selecionados para adicionar logotipos, códigos de produto ou texto diretamente na superfície do espaçador antes ou depois da dobra, que podem ser configurados para atender aos requisitos de etiquetagem OEM.
• Construção da máquina e intervalo de manutenção:A estrutura e os elementos guia são construídos para ciclos de trabalho industriais. A manutenção planejada segue listas de verificação diárias, mensais e anuais, com componentes comumente acessados ​​organizados para inspeção e substituição simples. O fabricante oferece garantia de dois anos para a máquina completa e um ano de substituição gratuita para peças de desgaste.

Estrutura da máquina e princípio de funcionamento

OMáquina dobradeira espaçadora de alumínio CNC para vidro isolanteestá organizado em seis subsistemas mecânicos que movem a tira de alumínio desde a entrada da bobina bruta até a saída da estrutura espaçadora acabada:

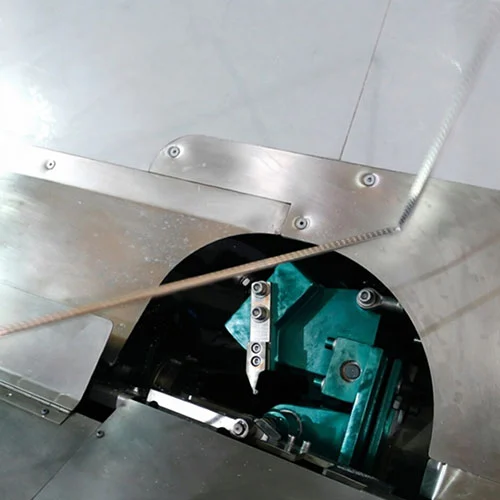

• Mecanismo de flexão— Aceita cabeçotes de dobra externos ou internos dependendo da configuração. A cabeça selecionada forma o perfil do espaçador no ângulo de canto programado com o raio de curvatura necessário.
• Mecanismo de fresagem— Uma unidade de fresagem de precisão aplaina a superfície do perfil antes da dobra. Esta etapa remove irregularidades que poderiam causar deformação nos cantos e ajuda a obter um contato de vedação consistente na unidade acabada.
• Mecanismo de transmissão— Conduz a tira de alumínio da estação de carregamento através de cada estágio de processamento. O movimento é sincronizado com a alimentação do servo para evitar empenamento ou desalinhamento da tira.
• Mecanismo de centralização auxiliar— Ajusta a posição do rolo para manter a tira centralizada quando ela entra na estação de dobra, corrigindo pequenos desvios laterais que podem afetar a precisão dimensional.
• Mecanismo de junta de canto— Suporta emenda automática de material para execuções de alto rendimento e emenda manual para produção de menor volume ou protótipo.
• Mecanismo de servoalimentação automático— Um sistema de alimentação servo-acionado avança a tira de alumínio até o comprimento programado, com velocidade e posição controladas através do PLC para corresponder à especificação do espaçador selecionada.

Parâmetros Técnicos do Produto

Principais componentes e informações do fornecedor

• PLC e tela sensível ao toque:Controlador principal Siemens com tela sensível ao toque colorida Kinco. A seleção do programa e as configurações dos parâmetros são inseridas através da tela sensível ao toque; o PLC gerencia o tempo de execução e os intertravamentos.
• Servo drives:Os servomotores e drives Fuji controlam os eixos de alimentação e dobra, fornecendo a precisão de posicionamento necessária para tolerância de estrutura de ±0,5 mm.
• Sistema pneumático:Cilindros, válvulas e acessórios Airtac lidam com funções de fixação, pressão de flexão e inserção de canto. O circuito pneumático inclui uma unidade filtro-regulador-lubrificador na linha de alimentação.
• Fuso de fresagem:As fresas de aço temperado aplainam a superfície do espaçador. A velocidade do fuso e a taxa de avanço são definidas para corresponder à espessura e largura da tira de alumínio.
• Estrutura e trilhos guia:A base de aço soldada suporta trilhos-guia lineares para os mecanismos de transmissão e centralização, mantendo o alinhamento das tiras consistente durante a operação contínua.
• Unidade de marcação a laser:Um módulo laser dedicado imprime logotipos, números de lote ou texto em um dos três modos configuráveis, posicionado antes ou depois da estação de dobra, de acordo com as necessidades de produção.

Escopo de aplicação

EsseMáquina dobradeira espaçadora de alumínio CNC para vidro isolanteé implantado em linhas de produção de unidades de vidro isolante onde são necessárias molduras espaçadoras de alumínio em volumes médios a altos. Os usuários típicos incluem:

• Fábricas de vidros isolantes que produzem vidros duplos e triplos para edifícios residenciais e comerciais.
• Processadores de vidro arquitetônico que fornecem vidros com eficiência energética, vidros de segurança e produtos de isolamento acústico.
• Oficinas especializadas em processamento de espaçadores de alumínio que fornecem estruturas pré-dobradas para outros produtores de IGU.
• Fabricantes de janelas, portas e paredes cortina que operam com departamentos internos de processamento de vidro.

Embalagem e envio

OMáquina dobradeira espaçadora de alumínio CNC para vidro isolanteé enviado em uma caixa de madeira padrão para exportação com reforço interno e embalagem resistente à umidade. As dimensões da caixa são construídas em torno da área de 10.500×1.300×1.950 mm da máquina, com espaço adicional para caixas de acessórios contendo cortadores sobressalentes, selos e documentação impressa. Um vídeo de inspeção pré-embarque e um relatório de teste de maquinário são fornecidos antes do envio. Os termos de entrega padrão são FOB Qingdao ou Jinan, com prazo de entrega típico de cerca de 30 dias úteis a partir da confirmação do pedido. As opções de transporte podem ser selecionadas de acordo com o porto de destino e os requisitos locais de entrega.

Perguntas frequentes

Q1: Você é uma fábrica ou uma empresa comercial?

R: A Lebulang Machine opera suas próprias instalações de fabricação em Jinan, China, onde equipamentos de processamento de vidro e janelas são produzidos desde 1996. P&D, produção e vendas são gerenciadas dentro da mesma organização.

Q2: Você oferece suporte à personalização?

R: As funções da máquina, os parâmetros de processamento e os modos de marcação podem ser ajustados aos requisitos de produção do cliente sob acordos OEM ou ODM.

Q3: Qual é o seu prazo de entrega?

R: As máquinas padrão são enviadas em 30 dias úteis. Configurações personalizadas podem estender o prazo de entrega. Diversas opções de frete estão disponíveis dependendo do destino.

Q4: E quanto à garantia e vida útil?

R: A garantia cobre a máquina completa por dois anos e as peças de desgaste por um ano. A estrutura da máquina foi projetada para ciclos de trabalho industriais e o fabricante mantém um fornecimento de longo prazo de componentes de reposição.

Q5: Como manter a máquina?

R: Um manual de operação com listas de verificação de manutenção diária, mensal e anual é fornecido com a máquina. O suporte técnico remoto está disponível para solução de problemas e questões de manutenção após a instalação.
