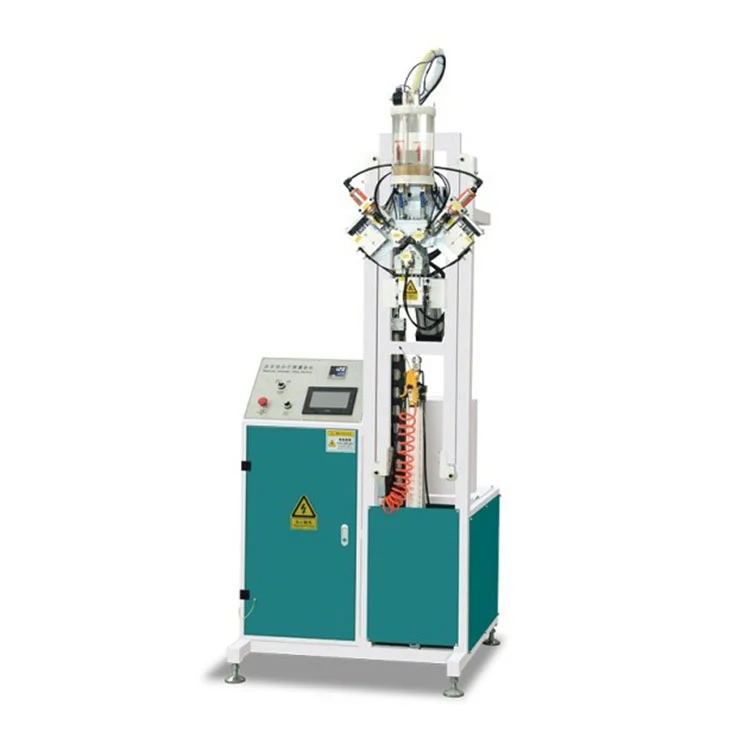

Máquina de enchimento automática de peneira molecular de vidro isolante Fulling

Principais recursos

OMáquina de enchimento automática de peneira molecular de vidro isolante Fullingfornece enchimento controlado de peneira molecular em perfis espaçadores de alumínio para fabricação de vidro isolado.

• Sistema de controle:Uma tela sensível ao toque combinada com um PLC permite ao operador definir e ajustar os parâmetros de enchimento, incluindo profundidade de perfuração, tempo de enchimento e ciclo de vedação. O armazenamento do programa suporta recuperação para diferentes perfis de espaçador.
• Compatibilidade do espaçador:A máquina processa espaçadores de alumínio de 6 mm a 30 mm de largura. Grânulos de peneira molecular com diâmetro entre 0,5 e 0,8 mm são alimentados por gravidade através da cabeça de enchimento.

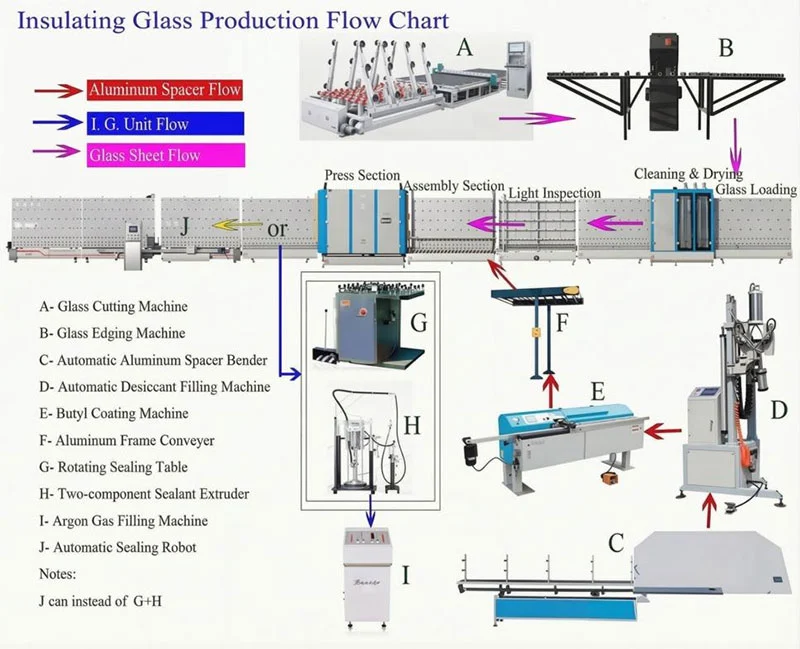

• Capacidade do quadro:As dimensões máximas da moldura são 2.000 × 2.000 mm, cobrindo a faixa comum exigida em linhas de vidro isolante arquitetônico.
• Fornecimento de energia e ar:A unidade funciona com alimentação monofásica de 220 V / 50 Hz e consome 1,0 kW. Uma pressão de ar de trabalho estável de 0,6 MPa é necessária para a furadeira pneumática e os mecanismos de vedação.
• Reabastecimento automático de material:Um sensor de nível no reservatório dessecante monitora o material restante da peneira. Quando o nível cai abaixo de um ponto predefinido, o sistema alerta o operador ou aciona uma unidade externa de recarga, dependendo da configuração.

Princípio de funcionamento

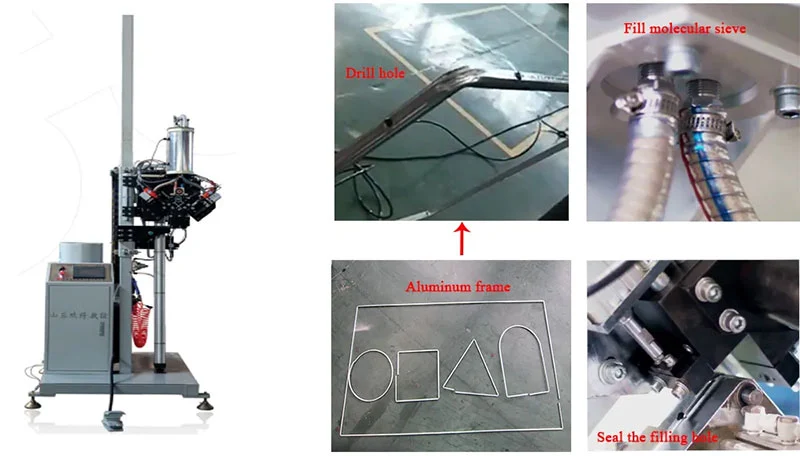

OMáquina de enchimento automática de peneira molecular de vidro isolante Fullingopera perfurando primeiro um pequeno furo na barra espaçadora de alumínio na posição programada. Um bico de enchimento injeta então uma quantidade medida de dessecante de peneira molecular na cavidade espaçadora. Após o enchimento, a mesma estação ou uma unidade de vedação dedicada aplica uma vedação no furo, evitando a entrada de umidade e mantendo o dessecante contido. A sequência é controlada pelo PLC, que coordena a cabeça de perfuração, o temporizador de enchimento e a ação de vedação com base na largura do espaçador e no tamanho da estrutura inseridos na tela sensível ao toque. Um sensor óptico ou capacitivo na tremonha monitora o nível do dessecante, e a máquina pode ser conectada a um sistema de reabastecimento externo para manter o fornecimento durante longos períodos de operação.

Componentes principais

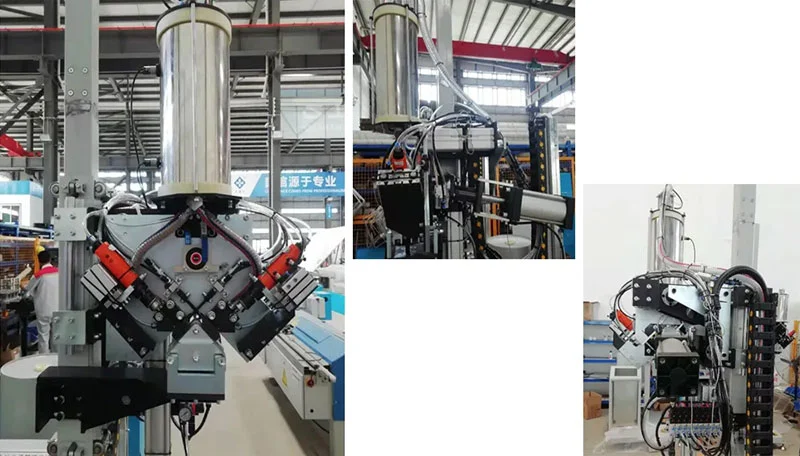

• Funil e alimentador dessecante:Um funil de aço inoxidável selado contém o material da peneira molecular. Um agitador interno evita a formação de pontes e um parafuso ou comporta de medição controla a quantidade fornecida ao bocal de enchimento.
• Unidade de perfuração:Um motor de perfuração pneumático ou elétrico aciona uma broca de metal duro dimensionada para corresponder ao diâmetro do furo necessário para o perfil do espaçador. A profundidade da perfuração é ajustável e definida através do PLC.
• Cabeça de enchimento:Bicos intercambiáveis ​​combinam com diferentes larguras de espaçadores. Um mecanismo de liberação rápida permite trocas de bicos entre lotes de produção sem ferramentas.
• Mecanismo de vedação:A estação de vedação aplica um tampão adesivo pré-cortado ou uma vedação termofusível sobre o furo perfurado. O tempo e a pressão de selagem são programáveis.

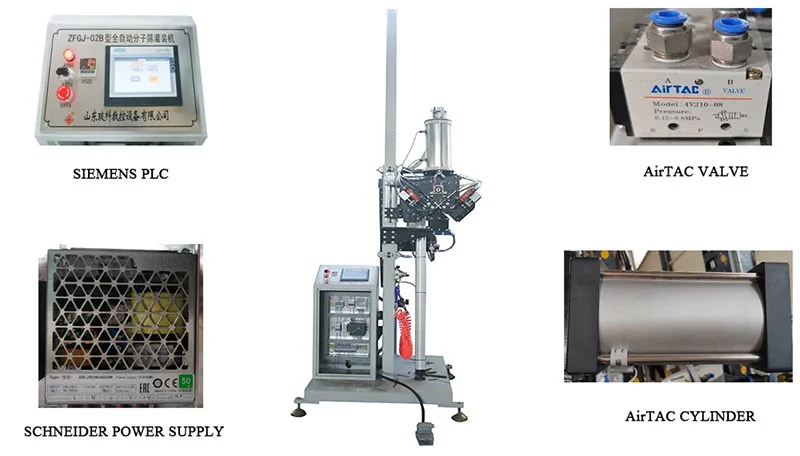

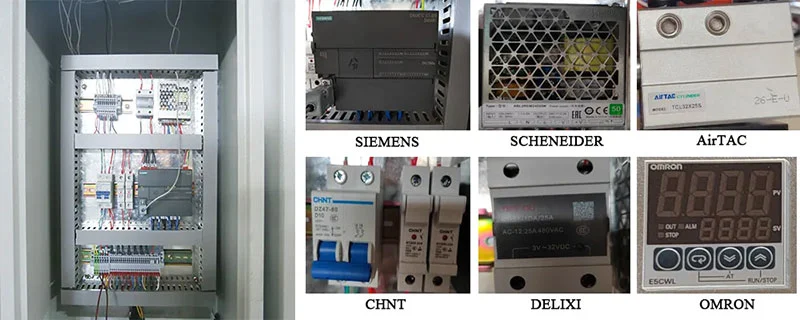

• Painel de controle:Uma tela sensível ao toque colorida com suporte a vários idiomas exibe dados de produção em tempo real, condições de alarme e lembretes de manutenção. O PLC armazena até 100 conjuntos de parâmetros para diferentes perfis de espaçadores.
• Sistema de transporte de quadros:Rolos motorizados movem a estrutura espaçadora montada para a posição. As guias ajustáveis ​​centralizam as estruturas de até 2.000 × 2.000 mm e as braçadeiras pneumáticas mantêm a estrutura estável durante a perfuração e o enchimento.

Especificações Técnicas

Perguntas frequentes

Q1: Qual é a função principal da Máquina de enchimento automática de peneira molecular de vidro isolante Fulling?

R: Ele faz furos em barras espaçadoras de alumínio, preenche-as com dessecante de peneira molecular e sela os furos automaticamente. Este processo remove a umidade residual da cavidade de ar dentro da unidade de vidro isolante, o que ajuda a evitar o embaçamento interno ao longo do tempo.

Q2: Qual o tamanho das molduras de vidro que esta máquina pode suportar?

R: A máquina processa estruturas de até 2.000 mm × 2.000 mm. Larguras de espaçadores de alumínio entre 6 mm e 30 mm são aceitas pelas guias ajustáveis ​​e bicos de enchimento de troca rápida.

Q3: A máquina requer intervenção manual para reabastecer o dessecante?

R: A tremonha é monitorada automaticamente. Quando o nível do dessecante cai abaixo de um ponto definido, o sistema pode ativar um alarme ou acionar um ciclo de recarga automático se estiver conectado a um sistema de abastecimento externo, minimizando interrupções.

Q4: Quais são os requisitos de energia e pressão de ar para instalação?

R: Requer uma alimentação monofásica de 220 V / 50 Hz (potência total de 1,0 kW) e uma alimentação de ar comprimido estável a 0,6 MPa para os componentes pneumáticos.

Q5: Como a máquina garante que o dessecante permaneça dentro do espaçador?

R: Após a retração do bocal de enchimento, um mecanismo de vedação aplica imediatamente uma vedação sobre o furo perfurado. Isso evita que o dessecante vaze e bloqueia a entrada de umidade ambiente no espaçador antes da montagem na IGU.

Q6: A interface de operação é fácil de usar?

R: A tela sensível ao toque fornece acesso a todos os parâmetros do ciclo, contadores de produção e registros de alarmes. Conjuntos de parâmetros para diferentes perfis de espaçadores podem ser salvos e recuperados, reduzindo o tempo de configuração ao alternar entre pedidos.
