Fresadora de topo de PVC para perfis de janela

Principais recursos

• Modelagem final do perfil:OFresadora de topo de PVC para perfis de janelaacomoda faces escalonadas, ranhuras retangulares, espigas e estruturas semelhantes alterando as ferramentas, que são fixadas em um fuso horizontal.
• Faixa de fresagem angular:Uma placa de posicionamento na mesa de trabalho pode ser ajustada entre -55° e +55°, permitindo cortes chanfrados nas extremidades do perfil sem gabaritos personalizados.
• Alimentação linear do rolamento:O mecanismo de alimentação da ferramenta funciona em um par de movimento de rolamento linear, mantendo a vibração baixa e o movimento repetível durante os ciclos de fresamento.
• Acabamento superficial final:As extremidades processadas atingem consistentemente a rugosidade Ra12,5 μm, o que é suficiente para a montagem precisa de travessas e seções da estrutura.
• Fixação pneumática:Os perfis são presos por grampos pneumáticos durante o corte, reduzindo o esforço do operador e mantendo a posição da peça.

Especificações Técnicas

Escopo de aplicação

EsseFresadora de topo de PVC para perfis de janelaé utilizado na produção de janelas de PVC, janelas compostas de alumínio-plástico e esquadrias de alumínio com ruptura térmica. As peças de trabalho típicas incluem travessas intermediárias, perfis de moldura de porta e outras seções extrudadas que exigem modelagem de extremidade, ranhura ou corte de espiga antes da montagem.

Componentes principais

• Fuso de fresagem:O fuso horizontal aceita cortadores intercambiáveis ​​para trabalhos escalonados, ranhurados e espigados. Funciona a uma velocidade que corresponde às ferramentas de metal duro para remoção limpa de material.
• Sistema de guia de rolamento linear:O carro de alimentação se move sobre rolamentos lineares vedados, que requerem apenas lubrificação periódica e ajudam a manter uma geometria de corte consistente ao longo do tempo.
• Unidade de fixação pneumática:As braçadeiras engatam com suprimento de ar de 0,5–0,8 MPa. As mandíbulas são moldadas para evitar marcar as superfícies do perfil durante o ciclo de fresagem.
• Mesa de trabalho ajustável:Uma placa de posicionamento definida manualmente permite ao operador ajustar ângulos de -55° a +55°, com uma escala para repetir o posicionamento.

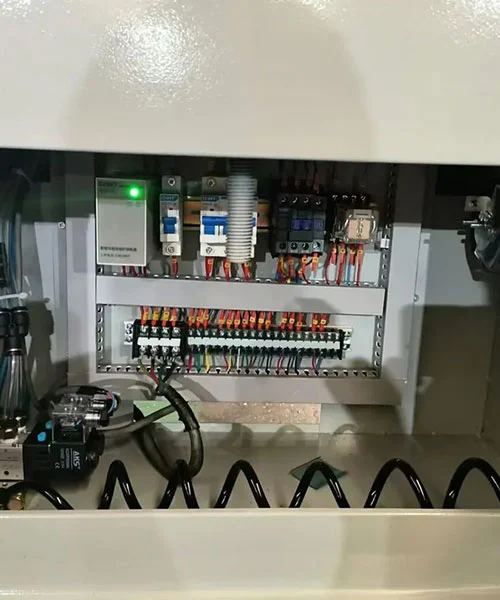

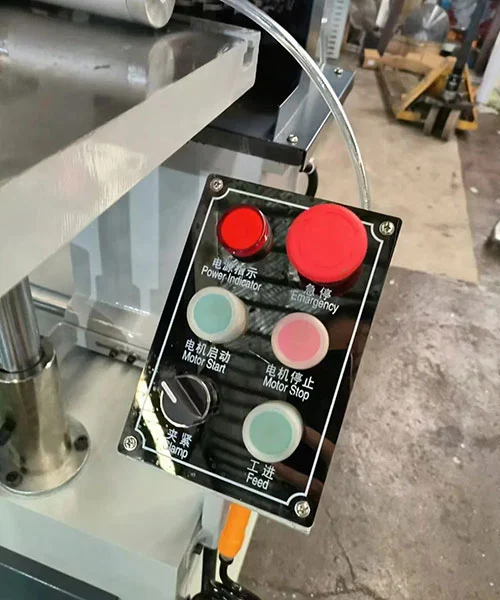

• Circuito de controle:Utiliza uma estação de botão simples e um intertravamento de segurança que impede a partida do fuso quando a proteção está aberta. Os componentes elétricos são dispostos em um invólucro vedado contra poeira.

Fabricante e suporte

Com uma fábrica fundada em 1996, a Lebulang Machine produz equipamentos de processamento de perfis em Jinan, China, há quase três décadas. OFresadora de topo de PVC para perfis de janelaé fornecido direto da fábrica, possui certificação CE e ISO e pode ser personalizado sob acordos OEM/ODM. Uma garantia de um ano cobre a estrutura principal e orientação de instalação remota é fornecida sem custo adicional.

Embalagem e envio

CadaFresadora de topo de PVC para perfis de janelaé embalado em uma caixa de madeira padrão para exportação com reforço interno para evitar movimento durante o transporte. A caixa é resistente à umidade e etiquetada com instruções de manuseio. Os termos de envio são FOB Jinan ou Qingdao, com prazos de entrega normalmente de 15 a 25 dias úteis após a confirmação do pedido. Documentos incluindo relatório de teste, lista de embalagem e certificado CE são enviados digitalmente antes do envio.

Perguntas frequentes

Q1: Quais estruturas de perfil a fresadora de topo de PVC para perfis de janela pode processar?

R: Ao alterar a ferramenta de corte, a máquina fresa superfícies escalonadas, ranhuras retangulares, espigas e outros detalhes finais comumente necessários em travessas e perfis de estrutura compostos de PVC e alumínio-plástico.

Q2: Qual é a faixa de ajuste angular para corte chanfrado?

R: A placa de posicionamento da mesa de trabalho é ajustável de -55° a 55°, tornando possível produzir cortes finais em ângulo dentro desta faixa sem acessórios adicionais.

Q3: Como a estabilidade é mantida durante o fresamento?

R: O mecanismo de alimentação da ferramenta utiliza um par de movimento de rolamento linear, que reduz a vibração e ajuda a manter a profundidade de fresagem consistente em ciclos repetidos.

Q4: Que rugosidade da superfície final pode ser esperada?

R: As extremidades usinadas de forma consistente atingem uma rugosidade de Ra12,5 μm, um acabamento que permite juntas bem ajustadas na montagem de janelas e portas.

Q5: Quais são as dimensões da mesa de trabalho?

R: A mesa de trabalho da máquina mede 500 × 350 mm, fornecendo suporte estável para UPVC padrão e perfis de janela de alumínio-plástico.

Q6: Qual é a largura máxima de fresagem?

R: O conjunto de ferramentas suporta uma largura máxima de fresagem de 90 mm.

Q7: Quais são os requisitos de alimentação e fornecimento de ar?

R: A máquina funciona com alimentação trifásica de 380 V, 50 Hz e requer uma pressão de ar de trabalho de 0,5 a 0,8 MPa para o sistema de fixação pneumático.

Q8: As peças de reposição estão disponíveis?

R: Sim. Peças de desgaste comuns, incluindo rodas de corte importadas e ferramentas de ajuste, estão disponíveis como opções e podem ser facilmente substituídas pelo operador.
