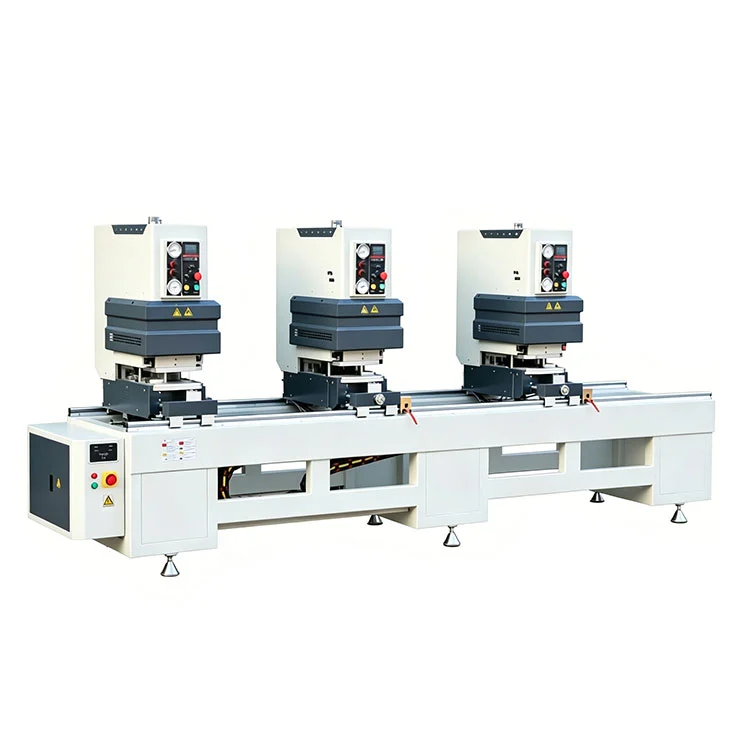

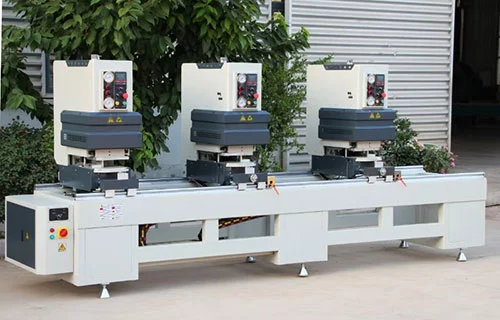

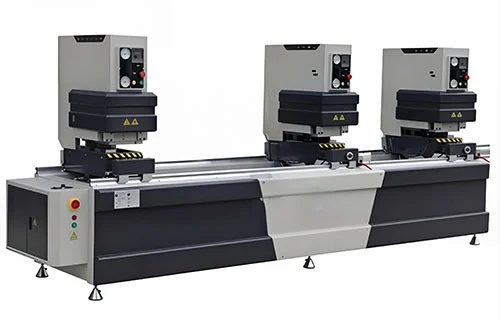

Máquina de solda sem costura de três cabeças para portas e janelas de PVC
A máquina de solda sem costura de três cabeças para portas e janelas de PVC é uma solução de alta eficiência controlada por PLC para soldagem perfeita de perfis de portas e janelas de PVC/UPVC. Projetado para produção em massa, permite a operação simultânea ou independente de três cabeçotes de soldagem, proporcionando soldas fortes, limpas e estéticas, sem costuras visíveis - ideal para perfis de PVC coloridos, coextrudados ou pulverizados.
Produzida pela Lebulang Machine — um fabricante com sede na China com quase 30 anos de experiência em fábrica em equipamentos de processamento de janelas e portas — esta máquina de solda de três cabeças foi construída para unir perfis de PVC e UPVC, incluindo superfícies coloridas, coextrudadas e pulverizadas. A máquina possui certificação CE e ISO, suporta pedidos OEM e ODM e é fornecida diretamente da fábrica.
As três cabeças de soldagem são dispostas com a cabeça esquerda fixa e as duas cabeças direitas móveis ao longo de trilhos guia lineares. Eles podem trabalhar de forma independente, em pares ou todos os três juntos, permitindo que dois cantos do quadro e um degrau intermediário sejam soldados em um único ciclo. Uma placa de aquecimento de temperatura constante em cada cabeçote é controlada por um PLC da Omron e um controlador de temperatura digital, com tempo de aquecimento, profundidade de fusão e pressão de prensagem armazenados para recuperação. Um cortador de limpeza integrado remove o cordão de solda durante a mesma sequência de fixação, produzindo uma superfície de junta lisa que não necessita de polimento manual.
A terceira cabeça gira em uma faixa de 30° a 180°, lidando com cantos de ângulo reto padrão, bem como soldas de ângulo especial e de travessa cruzada. A base de aço e as guias lineares autolubrificantes mantêm o alinhamento durante a operação. A máquina consome 3,5 kW de uma fonte monofásica de 220 V (a tensão pode ser configurada), precisa de pressão de ar de 0,5 a 0,8 MPa e suporta alturas de perfil de 20 a 100 mm (com configurações mais altas opcionais) e comprimentos de 400 a 3.500 mm. As dimensões totais são 4400 × 1100 × 1700 mm, com um peso de aproximadamente 1200 kg. A orientação de instalação remota está incluída sem custo adicional.
Principais recursos
- Operação flexível de três cabeças: Três cabeças trabalham de forma independente, em pares ou juntas; cabeça esquerda fixa, duas direitas móveis em trilhos de guia lineares para posicionamento preciso.
- Tecnologia de soldagem contínua: Integra soldagem e limpeza automática do cordão de solda em um ciclo, resultando em juntas lisas e de alta resistência, excedendo a resistência dos cantos do perfil.
- Soldagem multiângulo: A terceira cabeça suporta soldagem em ângulo arbitrário de 30°--180°; lida com soldas de ponto único/duplo, travessa, travessa cruzada e ângulo especial.
- Precisão e estabilidade: Trilhos-guia lineares garantem alta precisão; a base de aço robusta minimiza a vibração para um desempenho consistente e de longo prazo.
- Controle Pneumático PLC: O PLC da Omron e o sistema de acionamento pneumático permitem fácil ajuste de parâmetros (tempo de aquecimento/acoplamento) e operação estável.
- Alta eficiência: Solda dois cantos e pilares intermediários simultaneamente, dobrando a produtividade em comparação com máquinas de cabeçote único.
Especificações Técnicas
| Parâmetro | Valor |
| Fonte de energia | 220V/50Hz (personalizável) |
| Potência de entrada | 3,5 kW |
| Pressão de ar de trabalho | 0,5--0,8MPa |
| Consumo de ar | 150--200 L/min |
| Altura do perfil de soldagem | 20-100 mm (120/140/160 mm opcional) |
| Largura do perfil de soldagem | ≤120mm |
| Faixa de comprimento de soldagem | 400--3500mm |
| Dimensões totais (C×L×A) | 4400×1100×1700 milímetros |
| Peso da máquina | 1200kg |
| Sistema de controle | Omron PLC + Controlador Digital de Temperatura |
| Ângulos de soldagem | 30°--180° (terceira cabeça) |
Detalhes da máquina

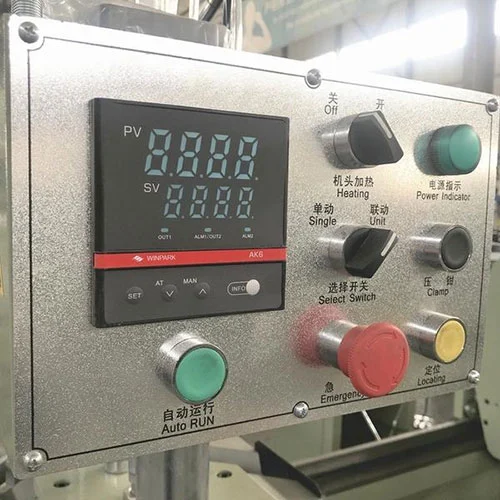

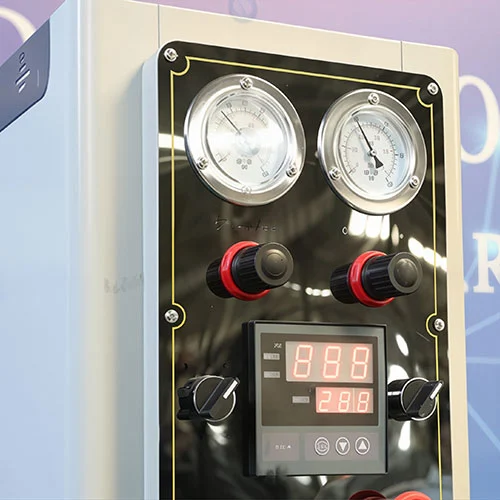

Painel de controle
- Display digital para ajuste do tempo de aquecimento/acoplamento
- Botão de parada de emergência e intertravamentos de segurança
- Unidade de controle PLC para gerenciamento automatizado de ciclos

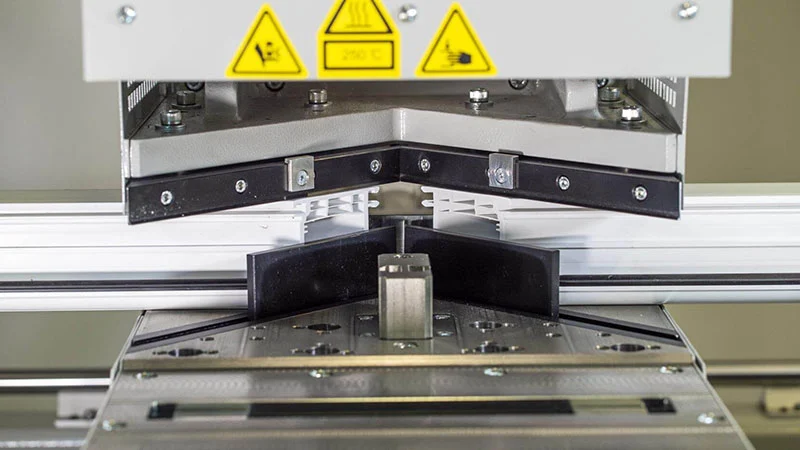

Cabeças de soldagem
- Cada cabeça equipada com placa de aquecimento, mecanismo de fixação e cortador de limpeza
- Cabeças móveis com travagem pneumática para posicionamento seguro
- Cortadores de liga especial para remoção durável e precisa do cordão de solda
Sistema de Guia Linear
- Trilhos lineares de alta precisão para movimento suave da cabeça
- O design autolubrificante reduz a manutenção e prolonga a vida útil
Por que escolher nossa máquina de solda sem costura de três cabeças para portas e janelas de PVC?
- Qualidade de solda superior: O acabamento perfeito melhora a estética do produto e o valor de mercado; a resistência da solda excede os padrões da indústria.
- Econômico: Alta produtividade reduz custos trabalhistas; o design de baixa manutenção minimiza o tempo de inatividade.
- Versátil: Adapta-se a diversos perfis de PVC e designs de janelas/portas; suporta soldagem em ângulo personalizado.
- Desempenho confiável: A construção robusta e os componentes de primeira linha garantem estabilidade a longo prazo.
- Operação fácil: EsseMáquina de solda sem costura de três cabeças para portas e janelas de PVCadota uma interface amigável com programas profissionais predefinidos, exigindo treinamento mínimo dos operadores, o que reduz bastante o limite operacional para produção em fábrica.
Perguntas frequentes
Q1: Que materiais esta máquina pode soldar?
A1: Ele é projetado paraPerfis de PVC/UPVC, incluindo perfis coloridos, coextrudados e pulverizados.
Q2: Pode soldar ângulos diferentes?
A2: Sim, a terceira cabeça suporta30° a 180°soldagem em ângulo arbitrário para requisitos especiais de projeto.
Q3: Qual é a capacidade de produção?
A3: Pode soldar2-3 cantos de janela por ciclo, com uma produção diária de 80--120.
Q4: A máquina pode ser personalizada?
A4: Sim, oferecemos suporte à personalização personalizada, incluindo altura de soldagem especial, comprimento de trabalho, padrão de tensão e acessórios personalizados para atender às suas diversas necessidades de produção.
