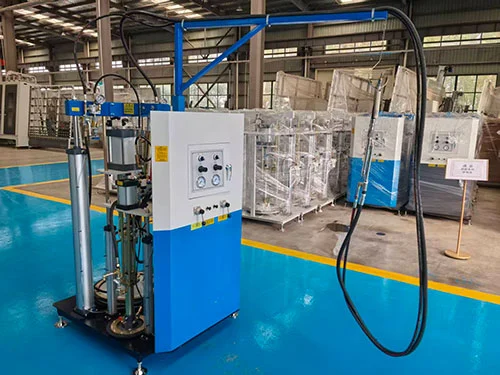

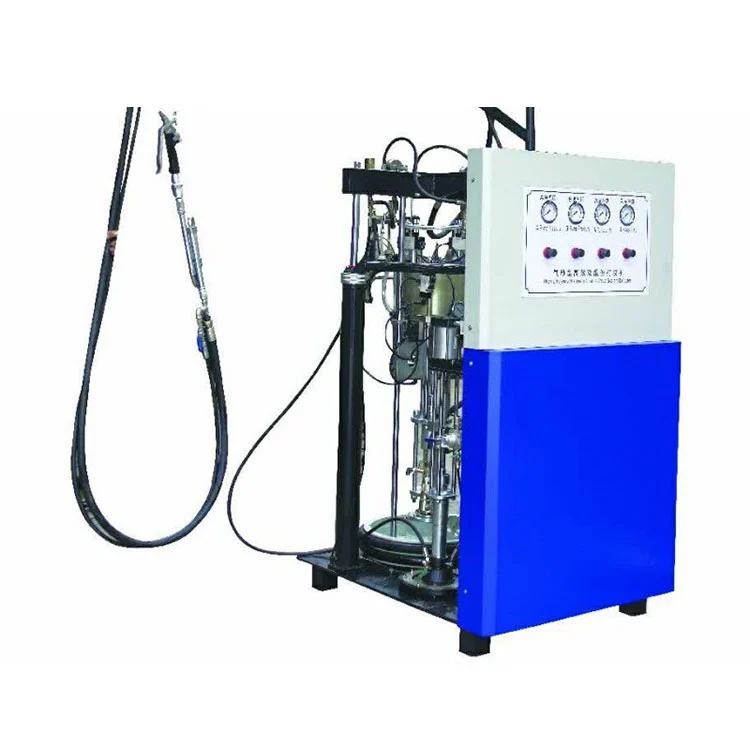

Aplicador de selante de dois componentes para vidro isolante

Principais recursos

• Operação totalmente pneumática:OAplicador de selante de dois componentes para vidro isolantefunciona inteiramente com ar comprimido. Não é necessária qualquer ligação eléctrica, o que o torna prático para utilização em estaleiros de construção, em oficinas temporárias ou em locais onde não esteja disponível um fornecimento estável de electricidade.
• Dosagem e mistura:Uma bomba dosadora hidráulica, acionada por motores pneumáticos com diâmetros de 250 mm para o componente A e 80 mm para o componente B, fornece os dois fluxos de selante em uma relação definida ajustável entre 7:1 e 14:1. Um tubo de mistura estático combina os materiais antes da distribuição.
• Projeto de válvula e vedação:A bomba do material base, a bomba do agente de cura e as portas da válvula da bomba dosadora são usinadas a partir de uma liga especial selecionada para resistência à abrasão do selante e ao ataque químico. O fabricante declara vazamento zero sob pressão de trabalho quando mantido adequadamente.
• Filtragem dupla na linha de agente de cura:Duas unidades de filtro são instaladas no circuito hidráulico do agente de cura. Eles removem partículas antes que o componente chegue à bomba dosadora, contribuindo para uma qualidade consistente da mistura e reduzindo a chance de entupimento do bico.
• Fornecimento e consumo de ar:A máquina requer um fornecimento de ar comprimido entre 0,5 e 0,8 MPa, com consumo máximo de ar de 0,8 m³/min em plena carga. Uma unidade padrão de preparação de ar com filtro, regulador e lubrificador está incluída.

Princípio de funcionamento

OAplicador de selante de dois componentes para vidro isolantefunciona com base no princípio de acionamento de bomba pneumática. O ar comprimido entra na seção do motor pneumático, que aciona duas bombas de pistão alternativas independentes – uma para o componente selante de base (A) e outra para o agente de cura (B). Cada bomba retira material de seu respectivo tambor de 55 galões através de uma mangueira de sucção. Os pistões empurram os dois componentes em uma relação mecanicamente ligada, definida pelos diâmetros relativos dos motores das bombas A e B (250 mm e 80 mm). Após passarem por filtros individuais, os materiais chegam à bomba dosadora, que mantém a proporção definida e os alimenta em um tubo de mistura estático. O operador controla a pistola dispensadora e o selante misturado sai do bico pronto para aplicação na borda do vidro isolante. O acionamento pneumático funciona apenas quando o gatilho da pistola dispensadora é puxado, o que significa que a bomba para quando não está em uso, sem qualquer sinal de controle elétrico.

Especificações Técnicas

Componentes principais

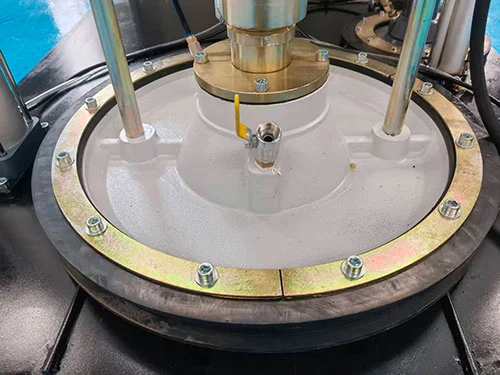

• Bomba de componente A (vedante de base):Um motor pneumático de 250 mm de diâmetro aciona a bomba de pistão que retira o selante de base do tambor de 55 galões. A relação de pressão da bomba é de 50:1, traduzindo uma pressão de ar de 0,6 MPa em uma pressão de extrusão máxima de aproximadamente 30 MPa.
• Bomba de componente B (agente de cura):Um motor pneumático de 80 mm de diâmetro aciona uma bomba de menor deslocamento correspondente ao volume do agente de cura exigido pela proporção definida. A ligação mecânica entre os motores A e B fixa a faixa de dosagem de 7:1 a 14:1.
• Bomba dosadora e bloco de válvulas:As sedes e vedações de válvulas de liga lidam com a natureza abrasiva dos compostos selantes preenchidos. O bloco de válvulas foi projetado para ser desmontado para limpeza e substituição da vedação durante a manutenção programada.
• Unidades de filtração de agente de cura:Dois filtros em linha com elementos substituíveis retêm partículas a montante da bomba dosadora. O tamanho da malha do filtro pode ser selecionado com base na recomendação do fabricante do selante.
• Tubo de mistura estática:Um misturador estático descartável ou limpável conectado à saída da pistola dispensadora. Elementos helicoidais internos juntam os dois fluxos de selante à medida que o material é extrudado, completando o processo de mistura imediatamente antes da aplicação.
• Pistola dispensadora:Pistola pneumática com cabo ergonômico. Puxar o gatilho ativa o ciclo da bomba; liberá-lo interrompe o fluxo de material. Uma trava de segurança evita descarga acidental.

Aplicações

EsseAplicador de selante de dois componentes para vidro isolanteé usado em instalações de produção de vidro isolante para vedação de bordas de vidros duplos e triplos. Aplica selantes de dois componentes à base de polissulfeto ou poliuretano no perímetro do espaçador das estruturas IGU montadas. O projeto pneumático também suporta trabalhos de envidraçamento no local para paredes cortina e instalações de vidro estrutural onde a fonte de alimentação pode não ser confiável. Os usuários típicos incluem fabricantes de vidro isolante, fábricas de processamento de vidro que atendem à indústria de janelas e portas e empreiteiros de instalação de fachadas que exigem equipamentos móveis de aplicação de selante.

Perguntas frequentes

Q1: Esta máquina requer energia elétrica?

R: Nenhuma conexão elétrica é necessária. A máquina funciona inteiramente com ar comprimido, o que permite sua utilização em canteiros de obras, oficinas móveis ou em ambientes de produção onde a passagem de linhas elétricas para a estação de colagem é impraticável.

Q2: Como isso garante uma proporção de mistura precisa?

R: OAplicador de selante de dois componentes para vidro isolanteutiliza bombas A e B ligadas mecanicamente com uma relação de diâmetro fixa. A bomba dosadora mantém a proporção definida através do bloco de válvulas, e a proporção pode ser ajustada na faixa de 7:1 a 14:1 pelo operador de acordo com as especificações do fabricante do selante.

Q3: Que manutenção é necessária?

R: As duas unidades de filtração no circuito do agente de cura devem ser inspecionadas e os elementos filtrantes substituídos de acordo com um cronograma baseado no uso do selante e nos níveis de contaminação. O bloco de válvulas e as vedações da bomba precisam de verificação periódica quanto a desgaste, especialmente quando formulações de selantes abrasivos estão em uso. Um manual de manutenção é fornecido com a máquina.

Q4: Ele pode lidar com a produção de grandes lotes?

R: Sim. Com uma produção de 4 a 10 litros por minuto e alimentação de tambor padrão de 55 galões, a máquina foi projetada para produção contínua em linhas de vidro isolante. O sistema de alimentação do tambor pode ser reabastecido sem interromper a produção se for usada uma bomba auxiliar de transferência do tambor.

Q5: Qual é a quantidade mínima de pedido e prazo de entrega?

R: Uma única unidade pode ser encomendada. As máquinas padrão geralmente são despachadas dentro de 15 a 30 dias úteis. Configurações personalizadas, incluindo proporções de mistura específicas ou tamanhos de tambor, podem prolongar o prazo de entrega.

Q6: Você fornece suporte pós-venda?

R: O suporte técnico está disponível remotamente, incluindo orientação em vídeo para instalação e solução de problemas. Uma garantia de um ano se aplica aos principais componentes pneumáticos. Peças sobressalentes como vedações, filtros e tubos de mistura estática podem ser encomendadas e enviadas do estoque.
