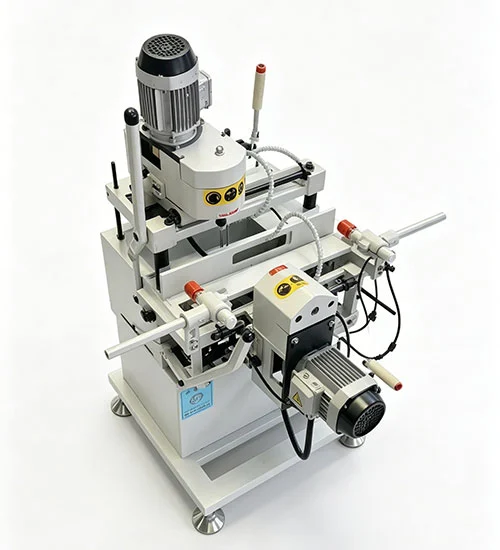

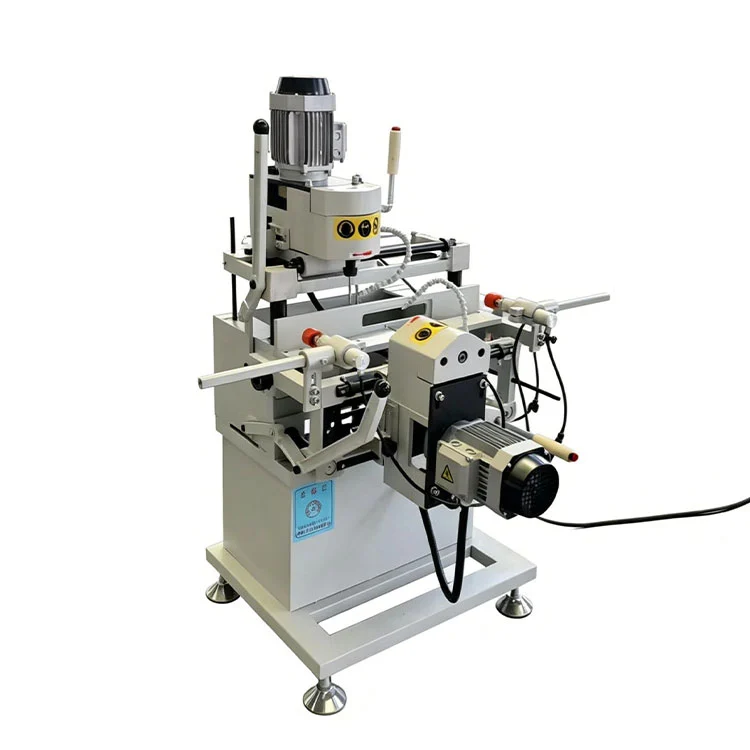

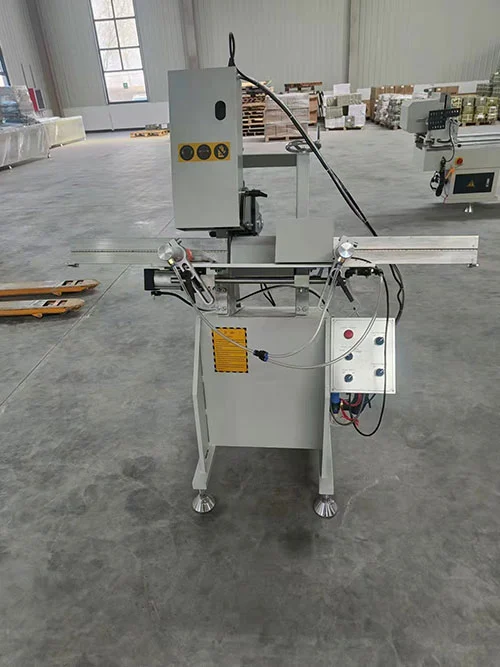

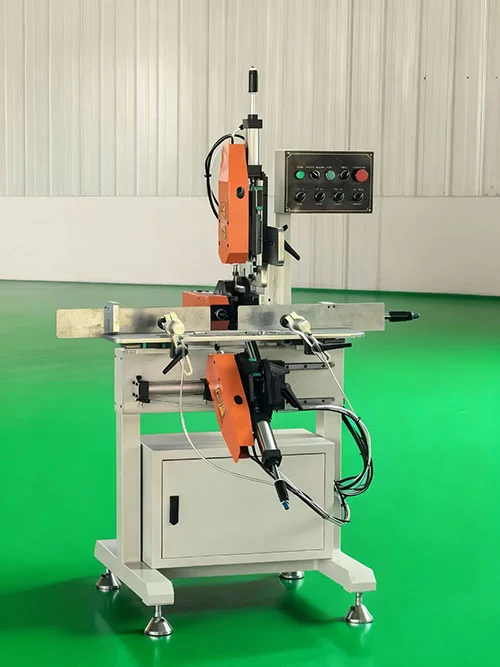

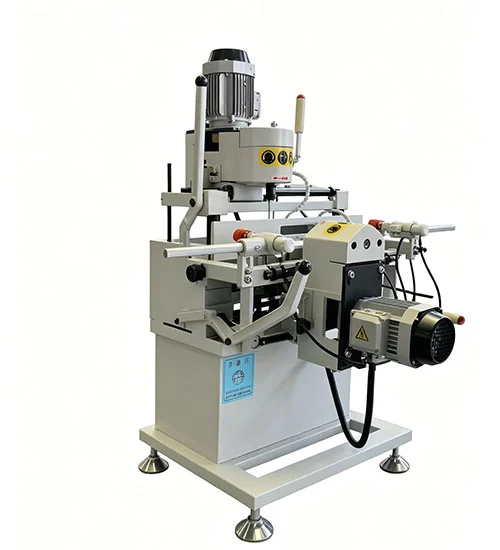

Fresadora de ranhura de água para janela de PVC UPVC

• Fresadora de ranhura de água para janela de PVC UPVCfornece capacidade de fresamento de três eixos: cortes verticais, horizontais e angulares na mesma estação.
• Ele é construído para fresar ranhuras de drenagem de água e orifícios de equilíbrio de pressão de ar em perfis de janelas e portas de PVC.
• O cabeçote inferior muda e aperta a ferramenta em uma ação de fixação, de modo que o processamento de canais noFresadora de ranhura de água para janela de PVC UPVCé concluído sem trocas manuais intermediárias de ferramentas.
• A mesa de fresagem se move ao longo de uma guia linear retangular, mantendo o movimento em linha reta durante o corte.
• A cabeça de fresagem oblíqua permite ajuste de ângulo e movimento automático para cima/para baixo, além de movimento para esquerda/direita. Isso permite o fresamento de ranhuras em água de 45°, preservando a simetria da ranhura esquerda-direita.
• Motores de fuso de alta velocidade são instalados para fresamento estável nas velocidades de corte exigidas.

Especificações Técnicas

Escopo de aplicação

EsseFresadora de ranhura de água para janela de PVC UPVCé usado em linhas de produção de janelas e portas UPVC e PVC. As aplicações típicas incluem fresamento de ranhuras de drenagem na base de caixilhos e caixilhos de janelas deslizantes, corte de orifícios de equalização de pressão de ar em travessas e montantes e produção de ranhuras angulares quando exigido pelo projeto do perfil. A máquina lida com perfis brancos padrão e seções coloridas ou laminadas, com o layout do cabeçote de três eixos cobrindo a maioria das configurações de ranhuras encontradas na fabricação de janelas residenciais e comerciais leves.

Componentes principais

• Três motores de fuso (0,75 kW cada):Fornece acionamento independente para os três cabeçotes de fresamento, operando em velocidades de até 24.000 r/min para bordas de canal limpas em materiais UPVC.
• Sistema de guia linear retangular:Suporta a mesa de trabalho móvel durante o curso de fresamento, ajudando a manter a retilineidade da ranhura e o posicionamento repetível entre lotes.
• Fixação pneumática da ferramenta na cabeça inferior:A fresa é trocada e apertada em uma única ação, reduzindo o tempo ocioso e eliminando rotinas de aperto manual da ferramenta.
• Cabeça oblíqua ajustável (cabeça nº 3):O ângulo de fresagem pode ser definido manualmente com uma alavanca de travamento, cobrindo 45° e outros ângulos, mantendo a simetria da ranhura esquerda-direita consistente.
• Painel de controle e fiação:Operação por botão com parada de emergência dedicada. Os componentes elétricos são alojados em um invólucro protegido contra poeira e o circuito pneumático inclui uma unidade filtro-regulador-lubrificador para manter a pressão de fixação estável.
• Estrutura e proteções:A base de aço soldada proporciona uma estrutura rígida. Proteções de segurança transparentes cobrem a área de fresagem e interligam-se com o circuito de partida do fuso.

Funções da máquina

• Troca automática de ferramenta e ciclo de ranhura:O cabeçote inferior realiza a fixação e liberação da ferramenta em uma única ação, completando o fresamento de canais sem necessidade de reequipamento manual.
• Capacidade de slot de água e furo de equilíbrio:Lida com ranhuras de drenagem e orifícios de equalização de pressão de ar em perfis UPVC e PVC.
• Movimento guiado:Uma guia linear retangular suporta a mesa de trabalho móvel, contribuindo para trajetórias de fresagem retas e repetíveis.
• Controles simples:Operação por botão com funções claramente identificadas; operadores com treinamento básico de fábrica podem gerenciar a máquina após um curto período de configuração.
• Pegada compacta:Dimensões de 1150 × 1100 × 1700 mm cabem em linhas padrão de fabricação de janelas.

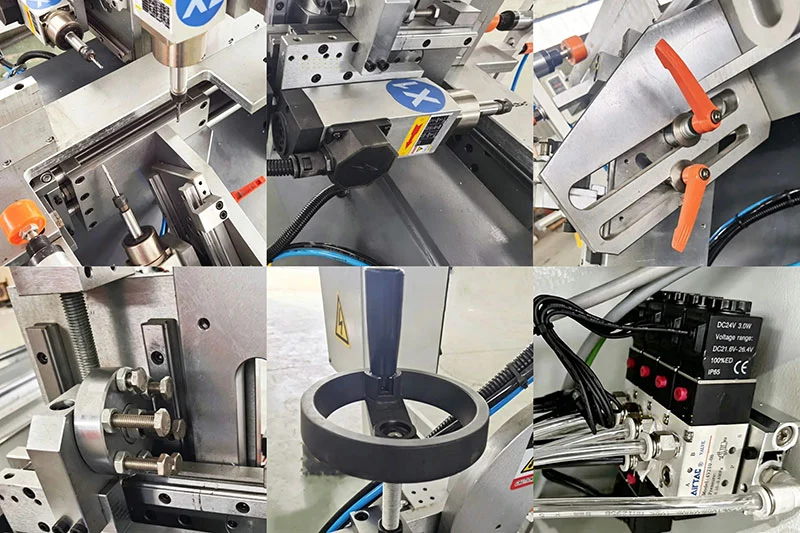

Detalhes do produto

• Três cabeças de fresagem— configurado para usinagem de ranhuras de água e orifícios de ar em perfis de portas e janelas UPVC.
• Motor de fuso de alta velocidade— velocidade rotacional máxima de até 24.000 r/min para bordas de ranhura limpas.
• Cabeça nº 3 (oblíqua)— o ângulo de fresagem pode ser definido manualmente para corresponder ao ângulo de ranhura necessário.
• Parada de profundidade de ajuste rápido— reduz o tempo de configuração ao alternar entre lotes de perfis.
• Ajuste de altura do volante— permite ao operador ajustar a posição vertical do cortador sem ferramentas.
• Componentes pneumáticos e elétricos— provenientes de fornecedores reconhecidos internacionalmente e conectados para atender aos requisitos da CE.

Embalagem e envio

CadaFresadora de ranhura de água para janela de PVC UPVCé embalado em uma caixa de madeira padrão de exportação com enchimento interno de espuma e cintas de aço. A caixa está claramente marcada com símbolos de manuseio e detalhes de envio. Os termos de entrega são FOB Jinan ou Qingdao, com envio geralmente dentro de 15 a 25 dias úteis após a confirmação do pedido. Um relatório de teste pré-embarque e uma cópia digital do certificado CE são fornecidos antes da máquina sair da fábrica.

Perguntas frequentes

Q1: Quais materiais esta fresadora de ranhura de água para janela de PVC UPVC pode processar?

R: É construído para perfis de portas e janelas UPVC e PVC.

Q2: A máquina requer operadores qualificados?

R: Os controles são baseados em um simples painel de botões. Os operadores podem aprender o fluxo de trabalho rapidamente e são fornecidas instruções detalhadas.

Q3: A máquina pode fresar ranhuras de água de 45 °?

R: Sim. A cabeça de fresagem oblíqua suporta fresamento de canais de 45° e mantém a simetria esquerda-direita no perfil.

Q4: A fonte de alimentação é personalizável?

R: A configuração padrão usa 220 V 50/60 Hz. Outras tensões podem ser providenciadas no pedido.

Q5: Como funciona a troca automática de ferramenta?

R: O mecanismo da cabeça inferior muda e aperta a fresa em um movimento, permitindo que a ranhura seja concluída sem parar para ajuste manual da ferramenta.

Q6: Qual é a faixa de comprimento de fresagem?

R: O comprimento da fresagem é ajustável de 30 mm a 60 mm.

Q7: A máquina vem com software ou instruções?

R: Uma interface de software em inglês e instruções de operação estão incluídas. O sistema pode importar dados de desenho do AutoCAD.

Q8: Qual é o tamanho e peso total?

A: 1150 × 1100 × 1700 mm, peso bruto 200 kg.

Q9: Existem peças de reposição disponíveis?

R: Sim. Consumíveis como rodas de corte e ferramentas de ajuste estão disponíveis como itens opcionais, e peças comumente desgastadas podem ser substituídas pelo usuário.
