Centro de usinagem CNC de alta rigidez e 3 eixos de 800 mm | Desenvolvido especificamente para extrusões industriais de alumínio

Resumo do produto

O centro de usinagem CNC de 800 mm foi desenvolvido especificamente para perfis industriais de alumínio, seções de janelas/portas de sistemas, extrusões de paredes cortina e estruturas de metal leve. Ele completa furação, fresamento, abertura de canais, chanframento, rosqueamento e usinagem de superfície em uma única fixação — sem reposicionamento manual entre estações, sem tolerância acumulada devido a fixações repetidas. O tamanho compacto, os eixos acionados por servo e um fuso otimizado para alumínio fazem dela uma atualização prática de furadeiras autônomas, fresadoras manuais e rebarbação manual.

Visão geral

Ao contrário de um VMC de usinagem de aço adaptado para alumínio, esta máquina começa a partir do fluxo de trabalho do perfil de alumínio: material longo, paredes finas, padrões de furos apertados, faces finais limpas, taxas de alimentação rápidas. O corpo reforçado da máquina e a estrutura com alívio de tensão mantêm a vibração baixa, enquanto o fuso elétrico de alta velocidade remove o alumínio de forma limpa, sem queimar a seção ou deixar rebarbas pesadas.

Para oficinas que executam perfis de comprimento curto a médio, suportes de ferragens, placas de conexão, nós de estrutura e acessórios para paredes cortina, o curso de 800 mm é o ponto ideal - comprimento de trabalho suficiente para a maioria das peças fabricadas, pequeno o suficiente para ficar ao lado de sua linha de corte e montagem.

Especificações Técnicas



Principais recursos

Primeiro design de 3 eixos em alumínio — velocidade do fuso otimizada, lógica de alimentação e evacuação de cavacos para extrusões 6061/6063

Multiprocesso de fixação única – furar, fresar, rosquear, escarear, chanfrar e gravar sem mover o perfil

Mesa de trabalho inclinável/rotativa (-90° / 0° / +90°) — faces superior e ambas as laterais usinadas em uma única configuração

X/Y/Z servoacionado — posicionamento estável, padrões de furos repetíveis, fresamento de contorno suave

Fuso elétrico de alta velocidade — opções refrigeradas a ar ou a líquido, ajustadas para carga de cavacos de alumínio

Programação CNC gráfica — selecione o tipo de furo/ranhura, insira dimensões, gere percurso; Importação de código CAD/G mediante solicitação

Grampos de perfil pneumáticos — carregamento rápido, fixação segura, deformação mínima em seções de parede fina

Resfriamento por névoa/spray — mantém o cortador resfriado, limpa limalhas longas de alumínio, protege superfícies anodizadas ou com revestimento em pó

Construção industrial compacta — adequada para lojas de vitrines, oficinas de fachadas, fabricantes de estruturas de automação e processadores de perfis OEM

Capacidades de usinagem

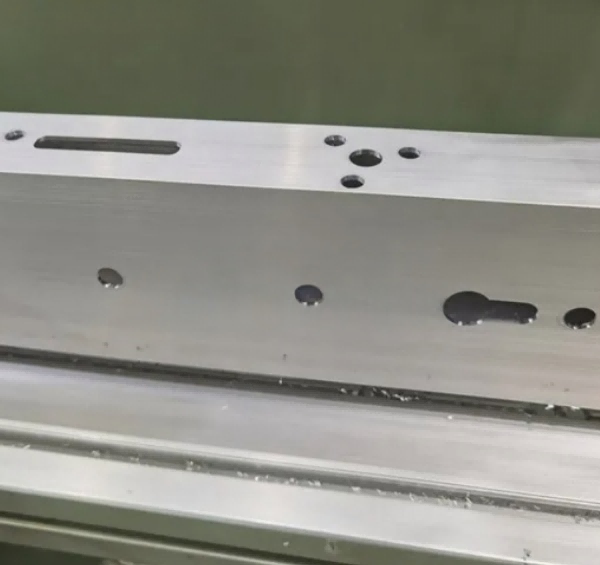

Furos redondos, furos oblongos, buracos de fechadura, furos quadrados, recortes de formato especial

Fresamento e esquadria de topo

Fresamento de canais, cavidades de dobradiças, caixas de fechaduras, furos de ferragens

Rosqueamento (rosqueamento rígido opcional)

Chanfrar, escarear, gravar com luz

Orifícios profundos através da inclinação da mesa

Extrusões industriais curtas, placas de suporte, trilhos com ranhura em T, nós de estrutura de máquina

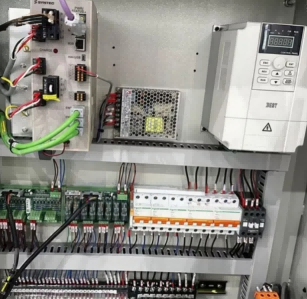

Centro de usinagem CNC de 800 mm para perfis industriais de alumínio Sistema de controle CNC inteligente, operação fácil para trabalhadores não profissionais

• Controlador CNC com tela de toque multilíngue de 10 polegadas (inglês, espanhol, árabe, russo opcional)
• Biblioteca de processo de perfil de alumínio dedicada integrada: parâmetros pré-armazenados para conectores de parede cortina, orifícios para dobradiças de janela, orifícios de montagem de suporte solar, chamada com um clique
• Suporta importação de desenho CAD DXF via unidade flash USB, o sistema gera automaticamente o programa de usinagem NC sem programação manual complexa
• Módulo IoT remoto opcional: depuração remota on-line, diagnóstico de falhas e estatísticas de dados de produção 24 horas por dia, 7 dias por semana

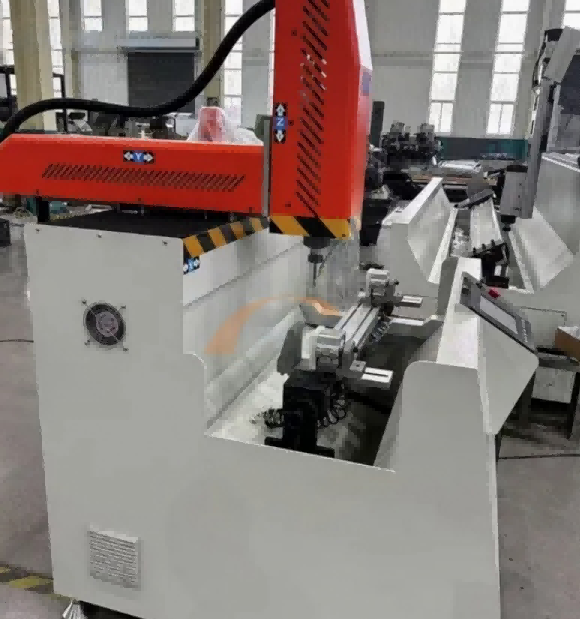

Centro de usinagem CNC de 800 mm para perfis industriais de alumínio

Somos uma empresa líder localizada em Jinan, China, especializada no design, fabricação e distribuição de máquina para porta de janela de alumínio de alta qualidade, máquina para porta de janela UPVC, máquina de processamento de vidro. Nossa empresa está comprometida em fornecer soluções inovadoras e personalizadas para atender às diversas necessidades de nossa clientela global.

Produtos e Serviços: Oferecemos uma ampla gama de máquinas que atendem à fabricação de janelas de alumínio e UPVC, bem como soluções de vidros duplos. Nossos produtos são projetados para precisão, eficiência e durabilidade, garantindo que nossos clientes possam produzir janelas de alta qualidade que atendam aos padrões internacionais.

Presença no mercado: Nosso maquinário avançado encontrou amplas aplicações na América do Norte, América do Sul, Europa, Oriente Médio e outras regiões. Nossa presença global é uma prova de nosso compromisso com a qualidade e a satisfação do cliente.

Pesquisa e Desenvolvimento: colocamos uma forte ênfase na pesquisa e desenvolvimento. Nossa dedicada equipe de P&D trabalha incansavelmente para inovar e aprimorar nossas ofertas de produtos.

Capacidades de personalização:Entendendo que cada cliente tem requisitos únicos, oferecemos soluções personalizadas para atender às necessidades específicas de produção.

Por que escolher este centro CNC de perfil de 800 milímetros

A maioria das oficinas não precisa de uma máquina de pórtico de 6 metros para iniciar a usinagem de perfis de alumínio. Eles precisam de uma máquina que seja precisa, fácil de programar, barata de operar e que não transforme um suporte de 300 mm em um trabalho de 3 estações. Este centro de 800 mm elimina a etapa de refixação, reduz o treinamento do operador e mantém os padrões de furos consistentes em todos os lotes.

Comparado com usinagem manual:

Menos configurações = menos pilhas de tolerância

Um programa = peças repetíveis

Uma fixação = furos quadrados, ranhuras alinhadas, faces finais limpas

Um operador = furação + fresagem + rosqueamento no mesmo ciclo

Controle e software

A interface CNC foi construída para trabalhos de perfil, não para maquinistas que já falam código G. Os operadores escolhem o recurso — furo, ranhura, bolsão, rosca, passe de fresa de topo — inserem o tamanho e a posição, e o sistema controla o percurso. Para usuários avançados, são suportados desenhos CAD e importação de código G, e a máquina pode ser integrada com software de janela-porta/parede cortina ou exportação de dados ERP mediante solicitação.

Ferramentas e resfriamento

O alumínio exige ferramentas afiadas, ângulo de saída correto e evacuação rápida de cavacos. A máquina suporta fresas de topo de metal duro, combinações de broca/fresa, pinças de rosqueamento, brocas de gravação e unidades de lâmina de serra. O resfriamento por névoa evita a soldagem de cavacos no cortador; o resfriamento por inundação está disponível para seções mais pesadas.

Fixação e fixação

As pinças pneumáticas fixam o perfil contra o ponto de referência sem esmagar paredes finas. As estações de fixação podem ser reposicionadas para diferentes alturas e larguras de seção. Mandíbulas personalizadas opcionais estão disponíveis para perfis de sistema, seções com ruptura térmica e extrusões não padronizadas.

Qualidade e Rigidez

As estruturas principais são aliviadas de tensão para reduzir a distorção a longo prazo. Guias lineares e fusos de esferas são selecionados para posicionamento repetido, não apenas para velocidade máxima. O resultado é uma precisão estável em todas as execuções de lote — e não apenas uma boa primeira peça.

Embalagem e entrega

Caixa de madeira compensada/filme stretch + cintas de aço para exportação

Manual de operação e vídeo de treinamento em inglês incluídos

Orientação de instalação remota e treinamento do programa

Nome do modelo OEM / ODM, cor e etiqueta suportadas

Quantidade mínima: 1 conjunto

Prazo de entrega: 10 a 30 dias úteis dependendo da configuração

Serviço pós-venda

Garantia de 12 a 24 meses por configuração

Suporte técnico remoto vitalício

Fornecimento de peças de reposição e consumíveis

Serviço no local disponível para mercados selecionados

Suporte inglês/chinês/espanhol/russo/árabe opcional

Perguntas frequentes

Ele pode cortar aço ou inox?

É otimizado para alumínio e PVC/ligas leves. Peças finas ocasionais de aço-carbono são possíveis com ferramentas corretas e avanço reduzido, mas não é um centro de usinagem de aço.

800 milímetros são suficientes para perfis longos de parede cortina?

Para montantes completos de 6 m, não - eles precisam de um centro de perfil de curso longo. Mas para nós usinados, detalhes finais, suportes e seções curtas, 800 mm é o ideal.

Ele pode tocar em tópicos?

Sim. O rosqueamento rígido é opcional dependendo do sistema de controle e do fuso.

Quão difícil é aprender?

Um novo operador pode executar trabalhos padrão de furo/ranhura após um breve treinamento em vídeo. A fresagem 3D complexa requer experiência em CAD/CAM.

Você oferece suporte a acessórios personalizados?

Sim. Enviar seção transversal do perfil, padrão de furos e tamanho do lote; propomos pinças, ferramentas e layout de ciclo.
