Serra circular CNC para perfis industriais de alumínio

Especificações Técnicas

Como funciona a serra

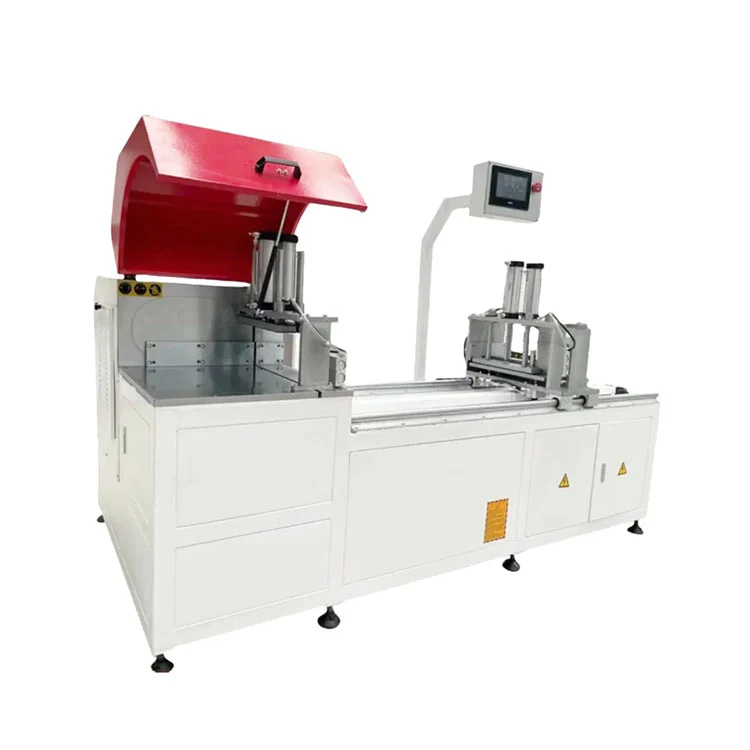

OSerra circular CNC para perfis industriais de alumínioopera com um eixo de alimentação servoacionado que posiciona o perfil sob a lâmina da serra de acordo com o comprimento inserido na tela sensível ao toque. O operador carrega a extrusão de alumínio na mesa do rolo de entrada, seleciona o programa de corte na memória ou insere novas dimensões e inicia o ciclo. As braçadeiras pneumáticas engatam nas direções vertical e horizontal para segurar o perfil contra os batentes de referência. A cabeça da serra, equipada com um cilindro de amortecimento gás-líquido, desce através do material com uma taxa de avanço controlada para produzir um corte quadrado e sem rebarbas. Um spray de fluido de corte atomizado resfria a lâmina e a peça durante o corte. Após a retração da lâmina, os grampos são liberados e o avanço servo avança o perfil para a próxima posição de corte. A configuração padrão corta a 90° e ±45°. Com o módulo de ângulo CNC opcional, a cabeça da serra gira em qualquer ângulo entre 22,5° e 157,5° sob controle do programa.

Componentes principais

• Eixo de alimentação servo:Um servo motor CA aciona o parafuso esférico do eixo X para posicionamento do perfil. A precisão de posicionamento é de ±0,05 mm, com tolerância de repetição de corte de ±0,1 mm. As alças de deslocamento de alimentação padrão cortam comprimentos de 350 mm a 6.500 mm.
• Conjunto da cabeça da serra:Um motor de 5,5 kW ou 7,5 kW aciona uma lâmina de serra circular de carboneto de tungstênio a 2.800 rpm. O cilindro de amortecimento gás-líquido controla a taxa de alimentação vertical para corresponder à espessura do material e à carga da lâmina.

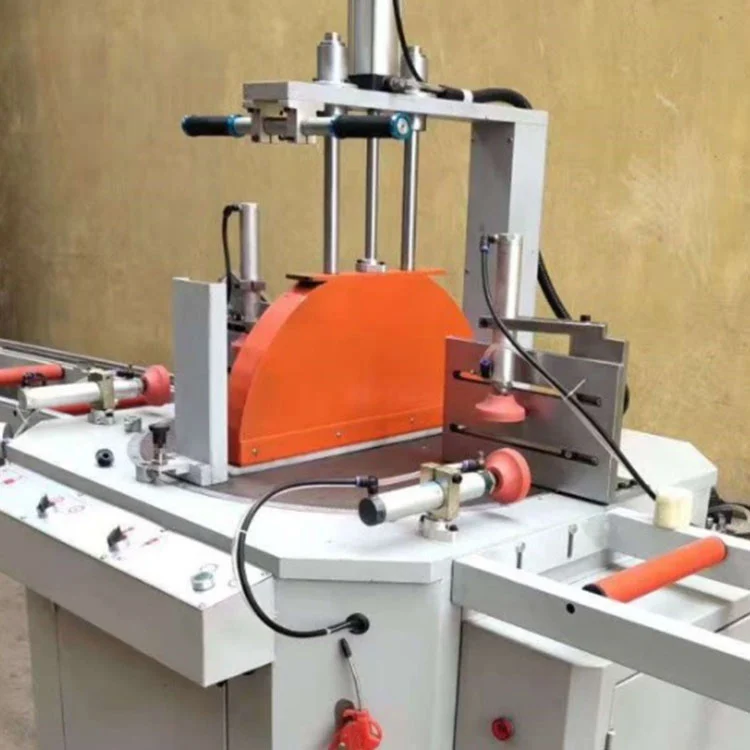

• Sistema de fixação pneumático:Grampos duplos verticais e horizontais com mandíbulas macias seguram o perfil contra a cerca traseira e a mesa. A força de aperto é ajustável através do regulador de pressão de ar ajustado entre 0,5 e 0,8 MPa.
• Controlador CNC e tela sensível ao toque:Um PLC importado emparelhado com uma tela sensível ao toque multilíngue de 10 polegadas lida com armazenamento de programas, entrada de comprimento, seleção de ângulo e controle de ciclo. Conectividade USB e de rede são suportadas para transferência de programas.

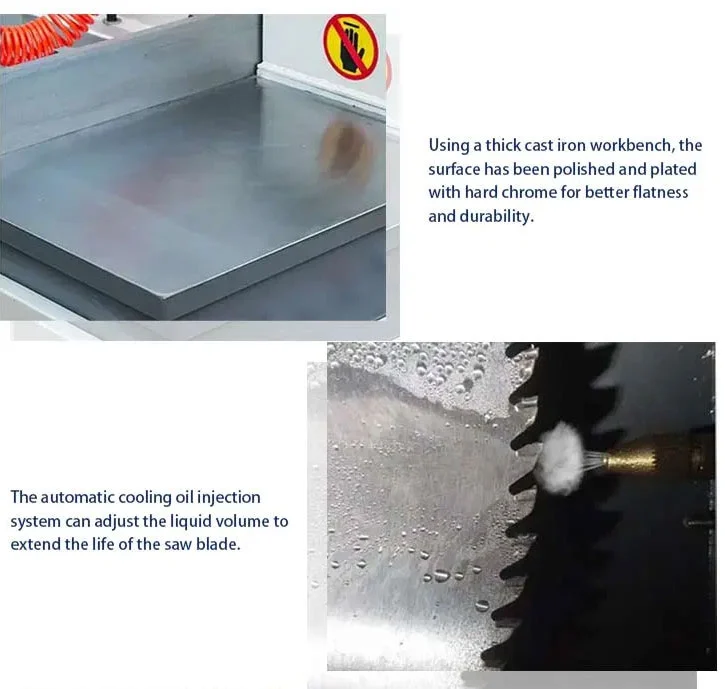

• Sistema de lubrificação de resfriamento:Um sistema automático de fluido de corte atomizado aplica uma névoa de lubrificante à lâmina e à zona de corte. Isto reduz o atrito, prolonga a vida útil da lâmina e ajuda a produzir uma superfície de corte limpa.
• Gabinete de segurança:Uma proteção de lâmina totalmente fechada cobre a área de corte. Um botão de parada de emergência e um sensor de proteção contra colisão param a máquina se um obstáculo for detectado no caminho da lâmina.

Serra circular CNC para acessórios padrão de perfis de alumínio industriais

1. Sistema de controle de alimentação servo CNC + tela sensível ao toque multilíngue de 10 polegadas
2. Lâmina de serra circular de carboneto de tungstênio importada para alumínio
3. Conjunto de cabeçote de serra de corte com amortecimento gás-líquido
4. Dispositivo de fixação automático pneumático duplo com mandíbulas macias anti-riscos
5. Sistema automático de circulação de lubrificação por resfriamento
6. Capa protetora de lâmina de segurança totalmente fechada
7. Pipeline de coleta de pó de cavacos de alumínio
8. Botão de parada de emergência, sensor de proteção contra colisão
9. Manual completo de operação e manutenção em inglês, kit de ferramentas de peças de reposição

Serra circular CNC para módulos de atualização opcionais de perfis de alumínio industriais

1. Estrutura de corte de cauda zero (cauda residual ≤5mm, alta utilização de material)

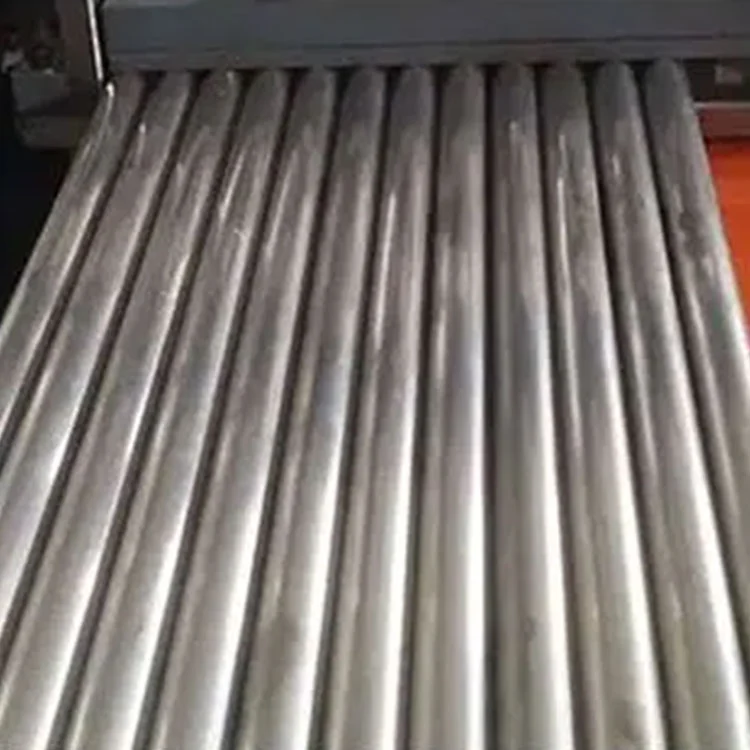

2. Linha transportadora de rolos de carga e descarga automática para perfis de 6m de comprimento
3. Módulo de corte de ângulo arbitrário CNC (22,5°--157,5°)
4. Coletor de pó de armazenamento de chips de grande capacidade
5. Módulo de diagnóstico on-line remoto IoT e estatísticas de dados
6. Pacote de fixação síncrona de várias peças
7. Curso de alimentação estendido personalizado de até 12.000 mm

Escopo de aplicação

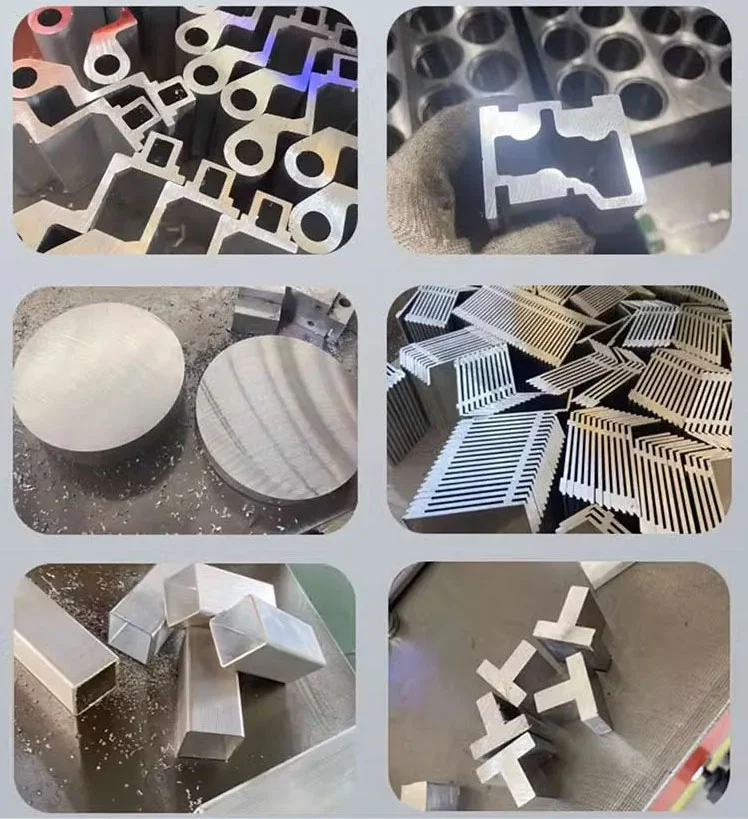

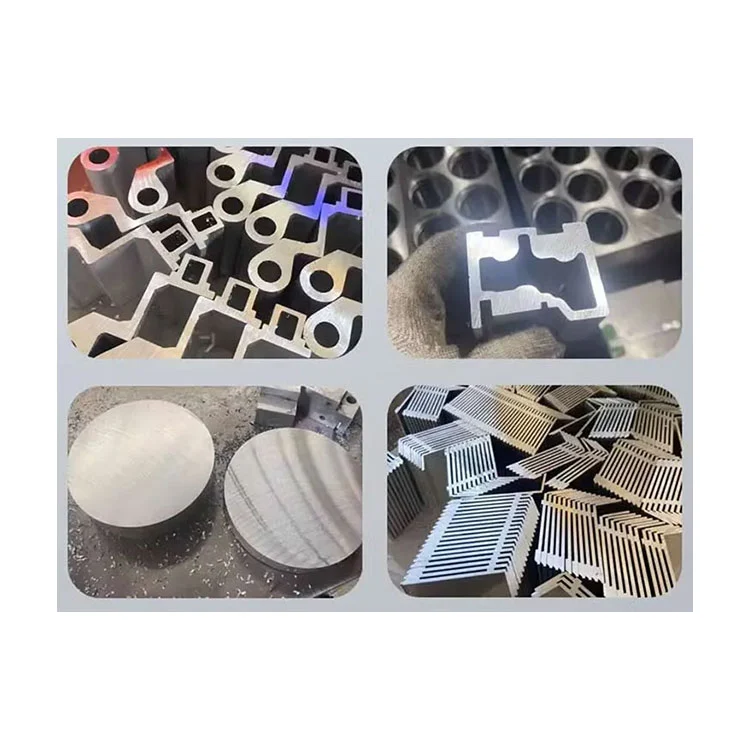

OSerra circular CNC para perfis industriais de alumínioé usado em ambientes de produção onde as extrusões de alumínio são cortadas no comprimento certo antes de usinagem ou montagem adicional. Os usos típicos incluem o corte de perfis de moldura para janelas e portas, montantes e travessas de paredes cortina, membros estruturais de alumínio industrial, trilhos de montagem de painéis solares e perfis decorativos arquitetônicos. A serra pode processar perfis de alumínio sólidos e ocos, perfis de ruptura térmica e extrusões leves de cobre ou PVC dentro de sua capacidade de seção transversal. Com o módulo opcional de ângulo arbitrário, também produz cortes angulares para molduras de frontão, janelas trapezoidais e montagens arquitetônicas multifacetadas.
