Serra circular CNC ultraprecisa para perfis industriais de alumínio

Especificações Técnicas

Como funciona a serra

OSerra circular CNC para perfis industriais de alumínioopera com um eixo de alimentação servoacionado que posiciona o perfil sob a lâmina da serra de acordo com o comprimento inserido na tela sensível ao toque. O operador carrega a extrusão de alumínio na mesa do rolo de entrada, seleciona o programa de corte na memória ou insere novas dimensões e inicia o ciclo. As braçadeiras pneumáticas engatam nas direções vertical e horizontal para segurar o perfil contra os batentes de referência. A cabeça da serra, equipada com um cilindro de amortecimento gás-líquido, desce através do material com uma taxa de avanço controlada para produzir um corte quadrado e sem rebarbas. Um spray de fluido de corte atomizado resfria a lâmina e a peça durante o corte. Após a retração da lâmina, os grampos são liberados e o avanço servo avança o perfil para a próxima posição de corte. A configuração padrão corta a 90° e ±45°. Com o módulo de ângulo CNC opcional, a cabeça da serra gira em qualquer ângulo entre 22,5° e 157,5° sob controle do programa.

Principais recursos

Precisão de corte de ±0,1 mm – A alimentação servocontrolada garante repetibilidade excepcional.

Ciclo Totalmente Automático – Carregamento, fixação, corte e descarregamento automáticos integrados.

Estrutura Reforçada – A estrutura de aço soldado com alívio de tensão reduz a vibração e prolonga a vida útil da lâmina.

Corte sem rebarbas – A velocidade otimizada da lâmina e o sistema de resfriamento por névoa minimizam o pós-processamento.

Corte em Ângulo Flexível – Padrão 45° / 90°; ângulos personalizados disponíveis mediante solicitação.

Interface CNC de fácil utilização – IHM com tela sensível ao toque intuitiva para configuração rápida e treinamento mínimo.

Segurança em primeiro lugar – Proteção totalmente fechada com intertravamentos de segurança e gabinete elétrico em conformidade com CE

Processo de Trabalho

Carregamento Automático – Os perfis são carregados através de transportador de rolos ou carregador automático.

Posicionamento preciso – A alimentação servoacionada garante o comprimento de corte exato.

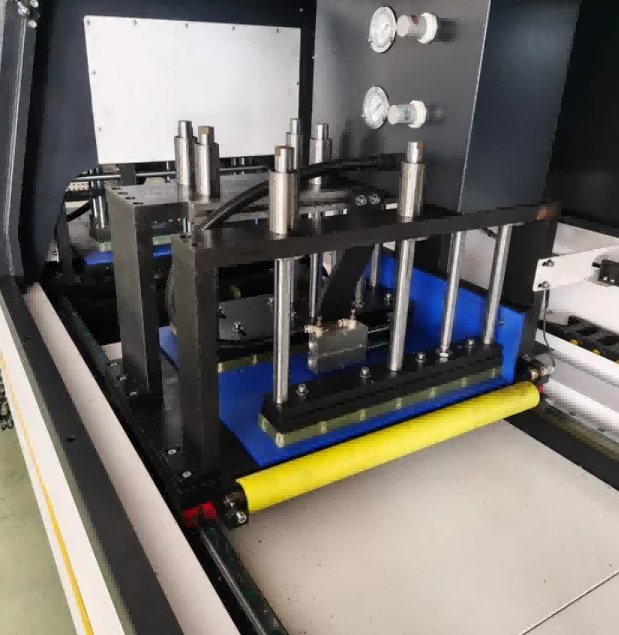

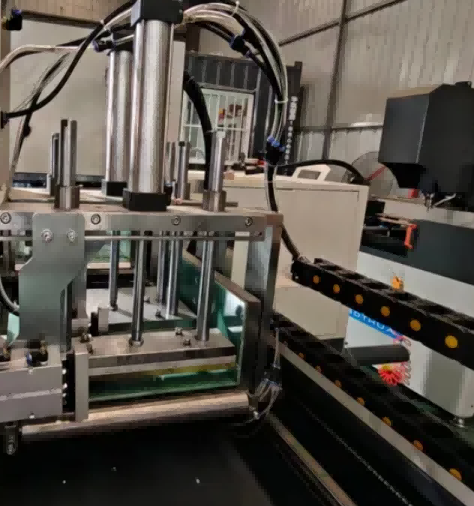

Fixação segura – As braçadeiras pneumáticas/hidráulicas seguram os perfis com firmeza.

Corte de alta velocidade – A cabeça de serra controlada por CNC executa cortes limpos e precisos.

Remoção e resfriamento de cavacos – O resfriamento integrado e o transportador de cavacos mantêm o espaço de trabalho limpo.

Serra circular CNC para módulos de atualização opcionais de perfis de alumínio industriais

1. Estrutura de corte de cauda zero (cauda residual ≤5mm, alta utilização de material)
2. Linha transportadora de rolos de carga e descarga automática para perfis de 6m de comprimento
3. Módulo de corte de ângulo arbitrário CNC (22,5°--157,5°)
4. Coletor de pó de armazenamento de chips de grande capacidade
5. Módulo de diagnóstico on-line remoto IoT e estatísticas de dados
6. Pacote de fixação síncrona de várias peças
7. Curso de alimentação estendido personalizado de até 12.000 mm

Conformidade e suporte

Conformidade: Processo de fabricação certificado CE / ISO 9001

Suporte pós-venda: comissionamento remoto, suporte técnico de vídeo e fornecimento de peças de reposição

Garantia: garantia padrão de 12 meses (extensível)

Personalização: Serviços OEM/ODM disponíveis para tamanho de perfil e nível de automação

Perguntas frequentes

Q1: Quais perfis esta serra CNC pode cortar?

R: Ele é projetado para perfis industriais de alumínio, incluindo seções de janelas/portas, paredes cortinas e esquadrias solares. Soluções personalizadas estão disponíveis para extrusões maiores.

Q2: A máquina é totalmente automática?

R: Sim. Suporta alimentação, fixação, corte e descarga automática, exigindo apenas um operador.

Q3: Pode cortar em ângulos diferentes de 90°?

R: Sim. Os modelos padrão suportam 45° e 90°; corte de ângulo personalizado está disponível mediante solicitação.

Q4: Qual é a precisão de corte?

R: A precisão de alimentação é de ±0,1 mm, garantindo alta repetibilidade para produção em massa.
