Máquina fresadora CNC de parede cortina de 800 mm

Shandong Lebulang Precision Machinery Co., Ltd., operando sob a marca Lebulang Machine, fabrica equipamentos de processamento de alumínio em sua fábrica em Jinan, China, desde 1996. Esta fresadora de topo CNC servo de 3 eixos processa perfis de fachada e parede cortina de alumínio, caixilhos de portas e janelas e extrusões arquitetônicas. Possui um curso do eixo X de 800 mm, rotação automática do fuso de 0° a 90°, uma base de ferro fundido para serviço pesado e fixação multiperfil para produção em lote. Um sistema CNC industrial SYNTEC com uma IHM fácil de usar suporta importação de CAD USB e bibliotecas de perfis pré-carregadas para configuração rápida.

• Curso do eixo X de 800 mm:OMáquina fresadora CNC de parede cortina de 800 mmfornece 800 mm de comprimento de trabalho ao longo do eixo X, acomodando grandes paredes cortina e perfis de fachada em uma única configuração.
• Controle servo CNC de 3 eixos:Os eixos X, Y e Z são acionados por servomotores acoplados a fusos de esferas de precisão. A precisão de posicionamento é especificada em ±0,02 mm, suportando dimensões consistentes de espigas e ranhuras em lotes de produção.
• Base de ferro fundido para serviços pesados:A base da máquina é de ferro fundido, projetada para amortecer a vibração e manter a estabilidade durante o fresamento em alta velocidade. Isso contribui para faces finais lisas e sem rebarbas e maior vida útil da ferramenta.
• Rotação automática do fuso de 0° a 90°:O fuso de fresagem pode girar de 0° (horizontal) a 90° (vertical) sob controle do programa. As extremidades dos perfis horizontais e verticais podem ser usinadas em uma única fixação, sem reposicionamento manual da peça ou ferramenta.
• Fixação multiperfil:O acessório de fixação pode fixar de 3 a 5 perfis simultaneamente, permitindo o processamento em lote de operações de fresamento de topo idênticas em um único ciclo.
• Sistema CNC industrial SYNTEC:A unidade de controle inclui uma IHM colorida, porta USB para importação de arquivos CAD e bibliotecas de perfis pré-carregadas com geometrias comuns de espiga e entalhe. Os operadores selecionam o programa, carregam os perfis e iniciam o ciclo sem escrever o código G.

Máquina fresadora CNC de parede cortina de 800 mm

Como funciona

OMáquina fresadora CNC de parede cortina de 800 mmopera com o operador carregando até cinco perfis de alumínio no dispositivo de fixação pneumático. Depois de selecionar o programa de usinagem no controlador SYNTEC – seja da biblioteca pré-carregada ou de um arquivo importado em CAD – o ciclo é iniciado. Os eixos X, Y e Z servo-acionados posicionam a fresa na primeira extremidade do perfil. O fuso pode girar automaticamente entre 0° e 90° para usinar superfícies horizontais e verticais sem soltar as peças de trabalho. Uma fresa de metal duro de Φ350 mm operando a 2.800 rpm remove material para formar encaixes, entalhes e ranhuras. A profundidade máxima da espiga é de 100 mm e a secção transversal máxima do perfil é de 330 mm de largura por 180 mm de altura. Depois de completar a sequência programada em uma extremidade, os eixos se reposicionam na peça seguinte. Uma vez finalizados todos os perfis do lote, as pinças são liberadas e o operador remove as peças usinadas.

Componentes principais

• Cama da máquina em ferro fundido:Fornece uma base rígida e amortecedora de vibrações para os trilhos-guia lineares e eixos móveis. A massa da peça fundida ajuda a manter a estabilidade do corte durante passes de fresamento pesados.
• Servomotores e fusos de esferas (X/Y/Z):Os servoacionamentos CA com parafusos esféricos retificados com precisão oferecem precisão de posicionamento de ±0,02 mm em todo o percurso do eixo X de 800 mm, capacidade de largura de 330 mm e capacidade de altura de 180 mm.

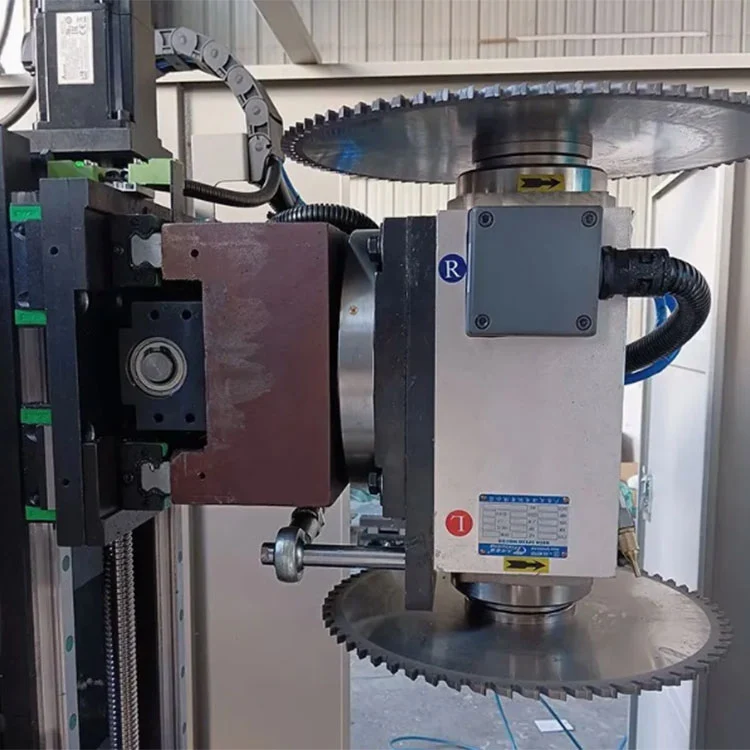

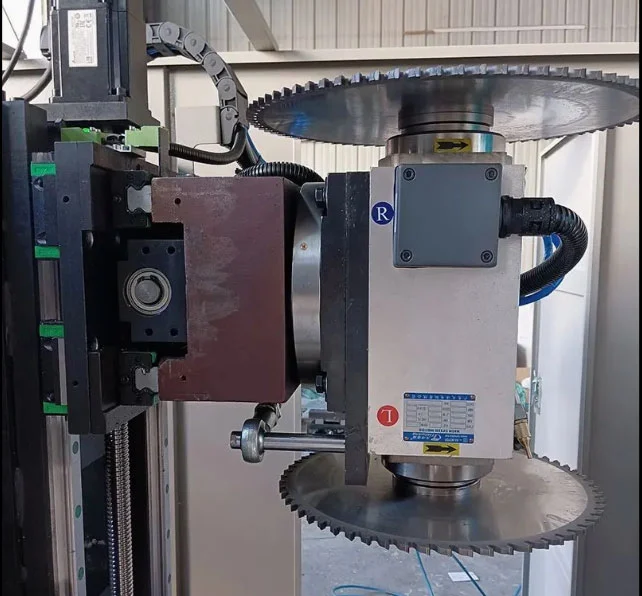

• Conjunto de fuso rotativo:Um motor de 3 kW aciona a fresa de Φ350 mm a 2.800 rpm. A carcaça do fuso gira de 0° a 90° sob controle servo para alternar automaticamente entre fresamento de topo horizontal e vertical.

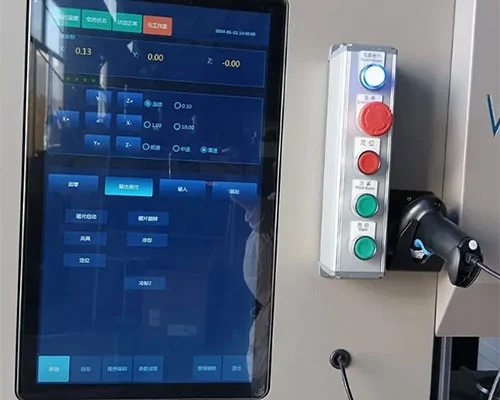

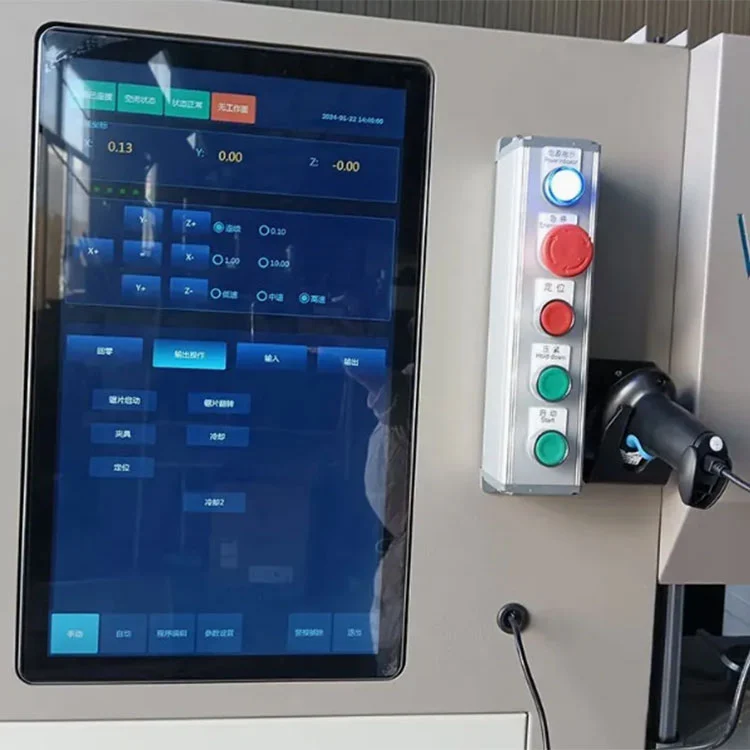

• Controlador CNC SYNTEC:Sistema CNC de nível industrial com IHM touchscreen colorida. Armazena bibliotecas de perfis, importa desenhos CAD via USB e gerencia movimentos de eixos, rotação de fusos e sequências de fixação.

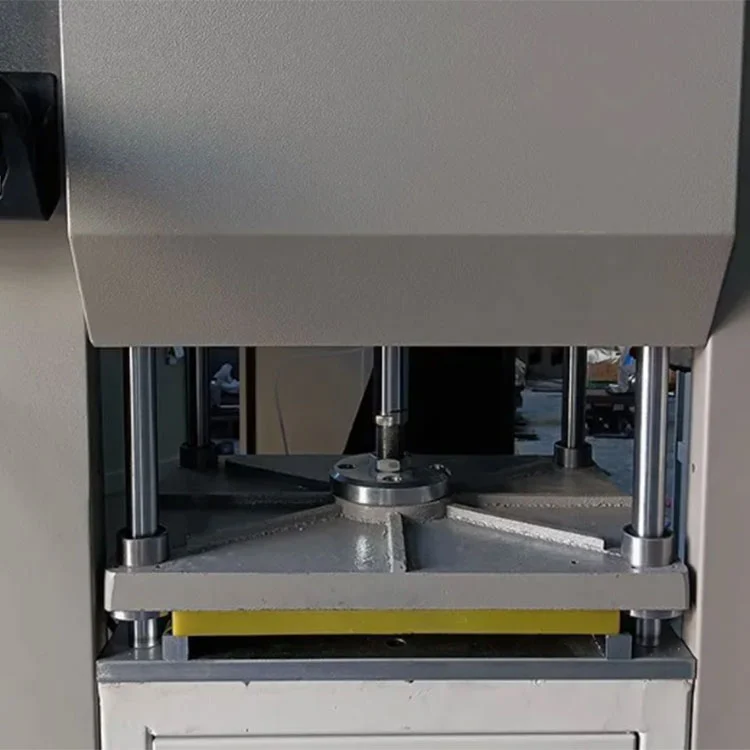

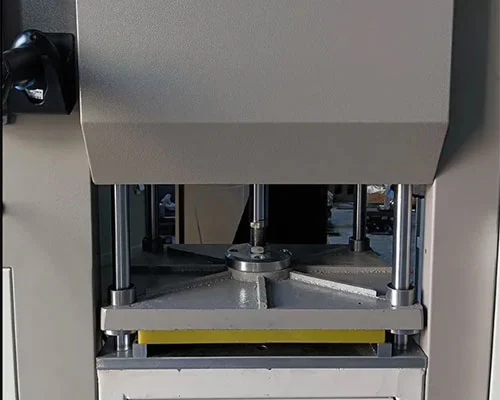

• Braçadeira pneumática multiperfil:Suporta de 3 a 5 perfis simultaneamente. A força de fixação é regulada pelo fornecimento de pressão de ar ajustado entre 0,5 e 0,8 MPa. As inserções de mandíbula podem ser alteradas para diferentes seções transversais de perfil.
• Gabinete de segurança:As proteções cobrem a zona de fresagem durante a operação. Um circuito de parada de emergência interrompe todos os eixos e a rotação do fuso quando ativado.

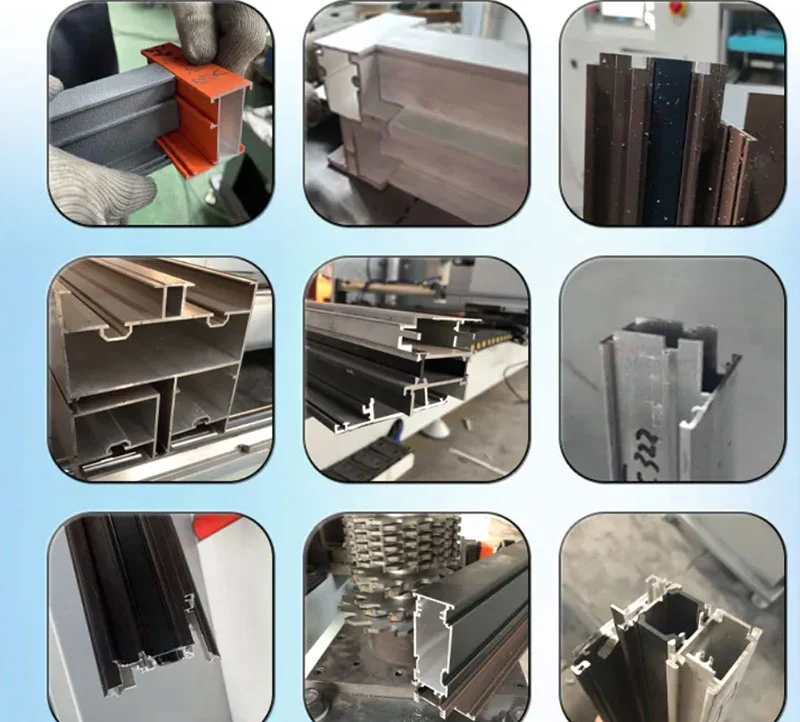

Aplicações

OMáquina fresadora CNC de parede cortina de 800 mmé usado para:

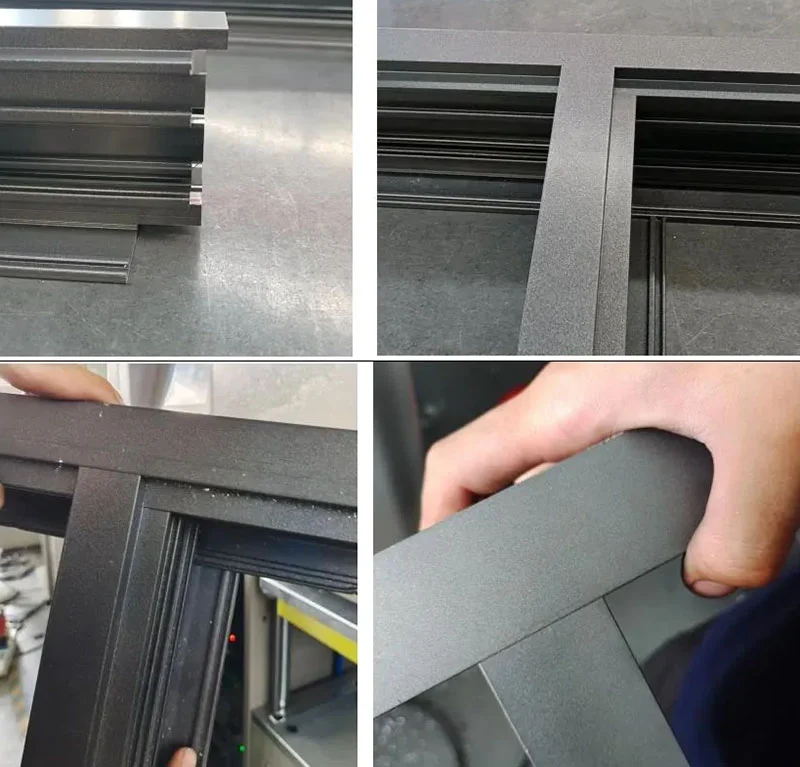

• Fresagem de topo de perfil de fachada e parede cortina de alumínio.
• Processamento de montantes de caixilhos de portas e janelas e espigas de popa.
• Entalhamento e corte de ranhuras em perfis de alumínio arquitetônico.

Embalagem e envio

1. Envolvimento completo da máquina com filme para proteção contra umidade.
2. Acolchoamento de borda anticolisão em todos os cantos e partes salientes.
3. Caixa e palete de compensado livre de fumigação com cintas de aço para transporte seguro.

Fabricante e garantia

• Fabricante estabelecido:produz equipamentos de processamento de alumínio e PVC em suas instalações em Jinan, China, desde 1996.Máquina fresadora CNC de parede cortina de 800 mmé fornecido direto da fábrica com certificação CE e ISO 9001.
• Garantia e suporte:A garantia de um ano cobre a estrutura principal contra defeitos de fabricação. Suporte técnico remoto, vídeos de operação e manual em inglês são fornecidos sem custo adicional.
• Peças de reposição:Itens comumente substituídos, como fresas, garras de fixação e vedações, são armazenados e podem ser despachados com remessas regulares.
• Personalização:Configurações OEM e ODM são aceitas. As especificações de tensão, deslocamento do eixo X e fuso podem ser adaptadas às necessidades do cliente.

Perguntas frequentes

Q1: Quais perfis esta máquina pode processar?

R: Ele é projetado para perfis de parede cortina de alumínio, extrusões de fachada e seções de molduras de portas e janelas. A seção transversal máxima de processamento é de 330 mm de largura por 180 mm de altura, com profundidade de espiga de até 100 mm.

Q2: Como funciona a rotação automática do fuso?

R: O fuso gira de 0° (horizontal) a 90° (vertical) sob controle servo. Isso permite que a máquina frese extremidades de perfis horizontais e verticais em uma única fixação, sem que o operador precise reposicionar a peça ou trocar a ferramenta manualmente.

Q3: Quantos perfis podem ser usinados de uma vez?

R: O dispositivo de fixação pneumático pode suportar de 3 a 5 perfis simultaneamente, dependendo da seção transversal do perfil. Todos os perfis fixados são usinados no mesmo ciclo.

Q4: A programação é difícil?

R: O controlador SYNTEC inclui bibliotecas de perfis pré-carregadas com geometrias comuns de espiga e entalhe. Arquivos CAD também podem ser importados via USB. Os operadores selecionam o programa na tela sensível ao toque e iniciam o ciclo. Um manual em inglês e um vídeo de operação são fornecidos.

Q5: A fonte de alimentação pode ser personalizada para diferentes países?

R: Sim. A configuração padrão utiliza alimentação trifásica de 380 V/50 Hz. Outras tensões e frequências podem ser especificadas no momento do pedido para atender aos padrões elétricos locais.
