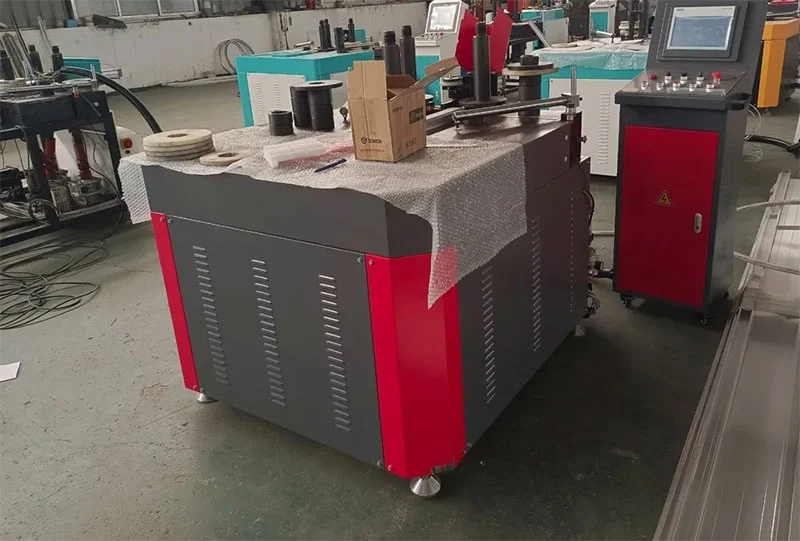

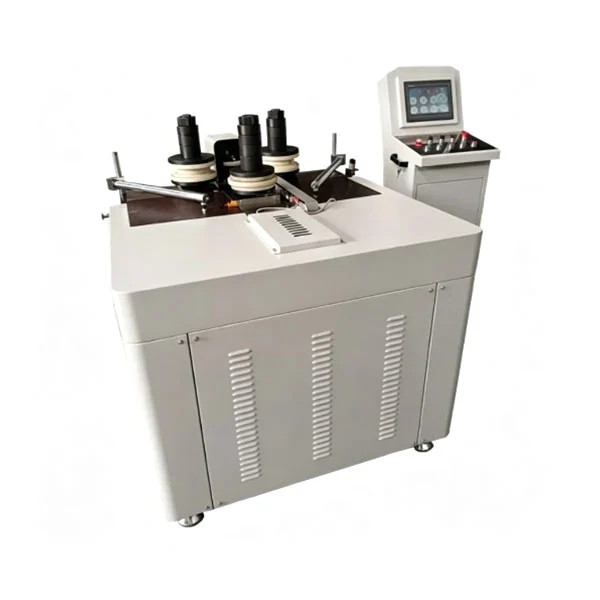

Máquina curvadora de perfil CNC de alumínio e PVC

Esta máquina curvadora de perfil CNC de alumínio e PVC processa perfis de alumínio, PVC, UPVC, ruptura térmica, aço inoxidável e cobre em formas curvas para caixilhos de janelas e portas, elementos de parede cortina, acabamentos arquitetônicos e componentes industriais. Estão disponíveis opções de impulso hidráulico de 20, 25 ou 40 toneladas, e o controlador CNC com tela sensível ao toque de 10 polegadas suporta programação digital de arcos multi-raios, círculos completos, elipses e curvas compostas. A precisão de posicionamento é especificada em ±0,02 mm nos eixos X, Y e Z servocontrolados.

• Compatibilidade com vários materiais:OMáquina curvadora de perfil CNC de alumínio e PVCdobra perfis de alumínio, PVC, UPVC, ruptura térmica, aço inoxidável e cobre. Os conjuntos de ferramentas podem ser alterados para acomodar diferentes tipos de materiais e seções transversais dentro da capacidade da máquina.
• Posicionamento CNC de 3 eixos:Servomotores nos eixos X, Y e Z são acionados por meio de um controlador CNC com tela sensível ao toque de 10 polegadas. A precisão de posicionamento é de ±0,02 mm. Os operadores programam formas de múltiplos raios, arcos e curvas compostas diretamente na interface ou importam dados via USB.
• Opções de impulso hidráulico:São oferecidas três configurações de estação hidráulica – 20 toneladas, 25 toneladas e 40 toneladas – selecionadas com base no material do perfil, espessura da parede e raio de curvatura necessário. A bomba hidráulica opera com ruído reduzido em comparação com unidades industriais padrão.

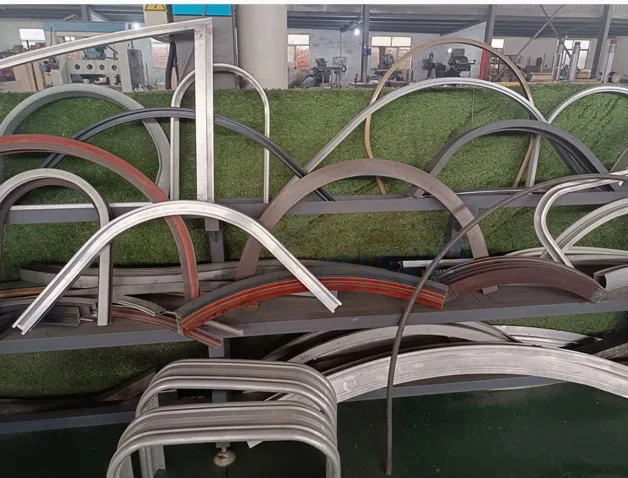

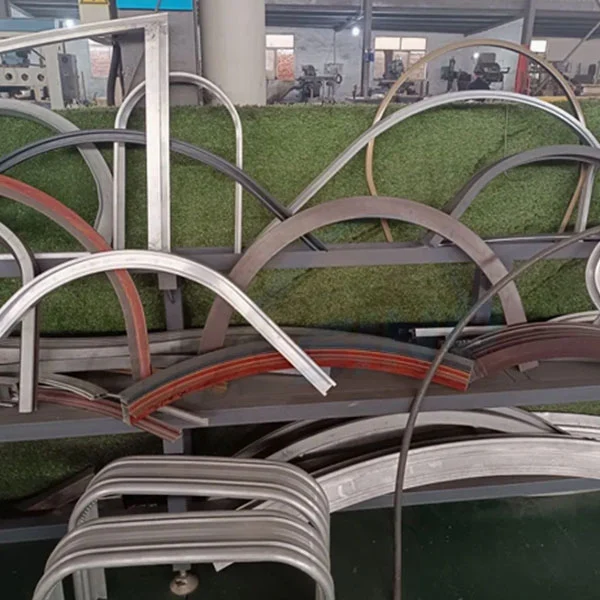

• Faixa de formato de dobra:A máquina produz formato C, formato U, formato S, círculo completo, elipse, combinações de vários raios e arcos personalizados. As correias de formação e os moldes de rolos podem ser personalizados para corresponder à seção transversal do perfil, proporcionando ótima qualidade de dobra.

Como funciona

OMáquina curvadora de perfil CNC de alumínio e PVCopera com o operador carregando o perfil na mesa de trabalho e fixando a cinta de formação e os moldes de rolos adequados à seção transversal do perfil. A geometria de curvatura desejada – seja em forma de C, em forma de U, círculo completo ou curva multi-raio – é programada na tela sensível ao toque de 10 polegadas ou importada via USB. Os eixos X, Y e Z servocontrolados posicionam o perfil e os rolos de dobra, enquanto a estação hidráulica aplica o impulso selecionado. Os moldes de rolos, feitos de aço temperado com revestimento opcional de PU para evitar marcas na superfície, guiam o perfil através da curva programada. Após o ciclo de dobra, o perfil acabado é removido. Correias e moldes de formação personalizados estão disponíveis para formatos de perfis específicos para atingir o raio de curvatura necessário sem deformar a seção transversal.

Componentes principais

Controlador CNC:Tela sensível ao toque de 10 polegadas com interface de usuário para programação de ângulos de curvatura, raios e sequências de múltiplos raios. A porta USB suporta importação e exportação de programas. O controlador gerencia o movimento do eixo, a pressão hidráulica e a temporização do ciclo.

Estação Hidráulica:Disponível em configurações de 20 toneladas, 25 toneladas e 40 toneladas. Usa uma bomba de óleo importada selecionada para saída de pressão estável e operação silenciosa. O circuito hidráulico inclui uma válvula limitadora de pressão e um filtro.

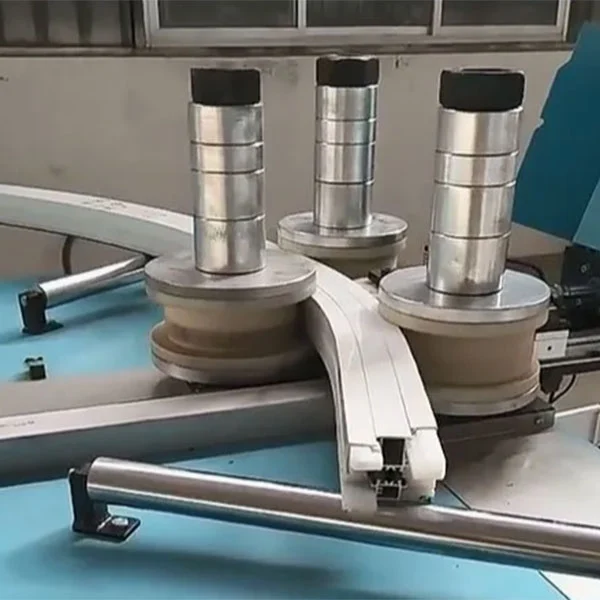

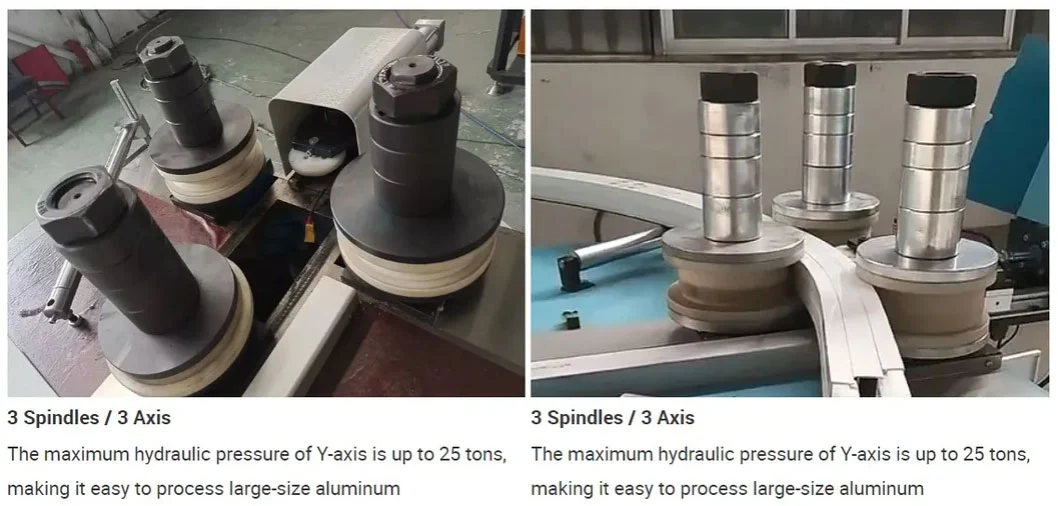

Moldes de rolo:Fabricado em aço temperado com revestimento PU opcional. O revestimento ajuda a evitar arranhões ou marcas em superfícies de perfis revestidas, anodizadas ou pintadas. Os conjuntos de moldes são intercambiáveis ​​para diferentes seções transversais de perfis.

Transmissão:Os trilhos de guia linear Taiwan HIWIN transportam os eixos móveis. Caixas de engrenagens de precisão e servomotores fornecem precisão de posicionamento para os movimentos X, Y e Z.

Aplicações

• Perfis de janelas e portas em alumínio (ruptura térmica e standard)
• Caixilhos de janelas e perfis de portas em PVC e UPVC
• Perfis de extrusão de alumínio para parede cortina
• Perfis metálicos arquitetônicos (corrimãos, acabamentos, elementos de fachada)
• Perfis industriais de alumínio e extrusões metálicas personalizadas
• Dobragem de móveis e metais decorativos

Fabricante e garantia

Shandong Lebulang Precision Machinery Co., Ltd., operando como Lebulang Machine, fabrica equipamentos de processamento de alumínio e PVC em sua fábrica em Jinan, China, desde 1996.Máquina curvadora de perfil CNC de alumínio e PVCé fornecido direto da fábrica com certificação CE e ISO. Uma garantia de um ano cobre a estrutura principal. Suporte técnico remoto, vídeos de instalação e manual em inglês são fornecidos sem custo adicional. A instalação e o treinamento no local podem ser organizados separadamente. Peças sobressalentes, como moldes de rolos, correias formadoras e vedações hidráulicas, são estocadas. A cor, a marca e a embalagem da máquina podem ser personalizadas sob acordos OEM e ODM.

Perguntas frequentes

1. Você é uma fábrica ou uma empresa comercial?

Somos um fabricante com instalações de produção próprias em Jinan, China, em operação desde 1996.

2. Quanto tempo dura a garantia do equipamento?

Um ano na estrutura principal, excluindo peças de desgaste normal, como moldes de rolos e correias formadoras.

3. Como prestar serviço pós-venda?

São fornecidas orientação remota por vídeo, suporte técnico online e substituição gratuita de peças defeituosas dentro do período de garantia. Instalação, comissionamento e treinamento no local podem ser organizados por um custo adicional.

4. Quanto tempo é o prazo de entrega?

As máquinas padrão são enviadas dentro de 10 a 20 dias úteis após o recebimento do pagamento do depósito.

5. Que outras máquinas você vende?

Máquinas de corte de alumínio, máquinas de crimpagem de cantos de alumínio, máquinas de solda de PVC, furadeiras e fresadoras CNC e linhas completas de produção de portas e janelas.

6. A máquina pode dobrar perfis de ruptura térmica?

Sim. Com as correias de formação e moldes de rolos apropriados, a máquina pode dobrar perfis de alumínio com ruptura térmica, mantendo a integridade da tira de isolamento.
