Serra de esquadria dupla para produção de molduras de janelas
A serra de esquadria dupla de 45 e 90 graus para produção de molduras de janelas é uma máquina de corte de cabeça dupla para serviços pesados e de alta precisão projetada para perfis de alumínio, PVC, UPVC e ruptura térmica na fabricação de janelas, portas e paredes de cortina. Ele oferece cortes precisos e repetíveis de 45° e 90° com bordas sem rebarbas, suportando operação independente de cabeçote único e síncrono de cabeçote duplo para máxima produtividade. A marca Lebulang está fabricando máquinas de alta qualidade.

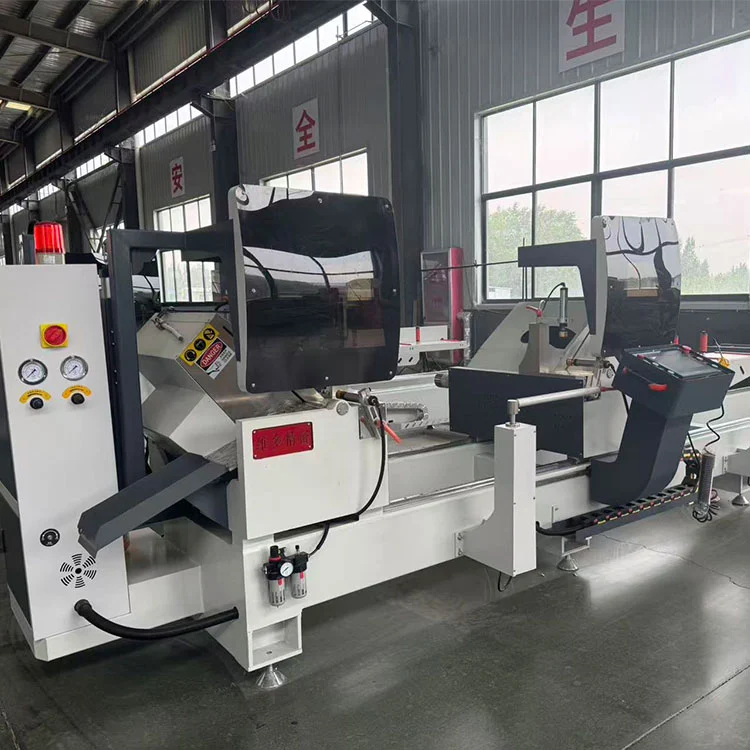

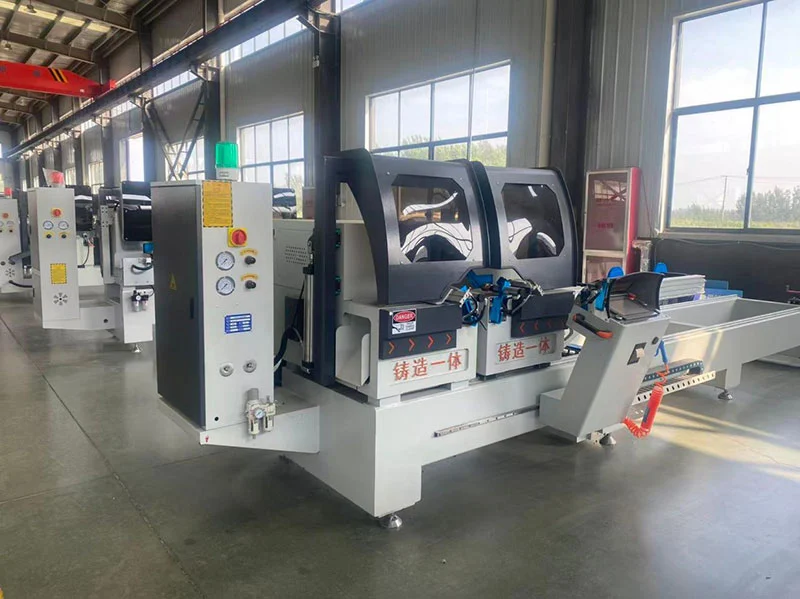

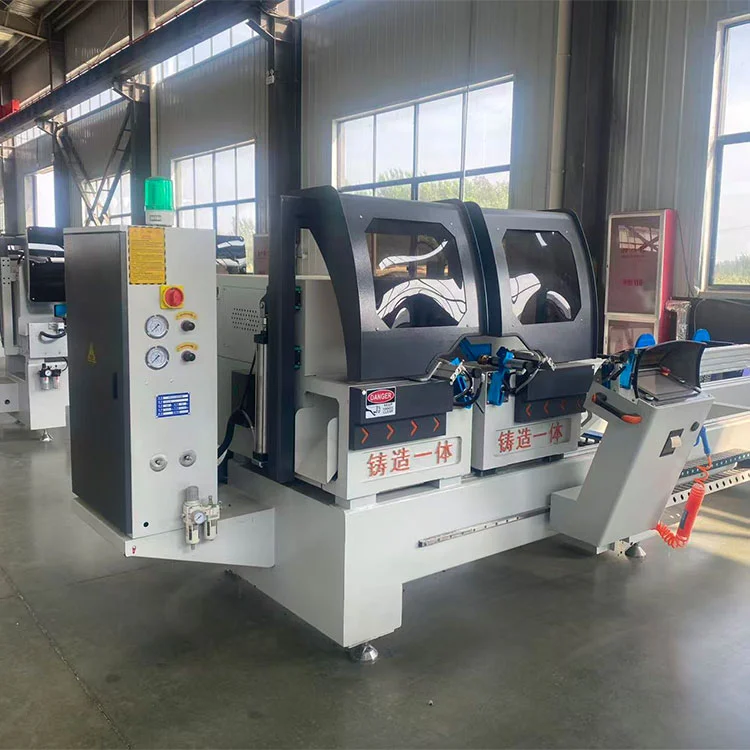

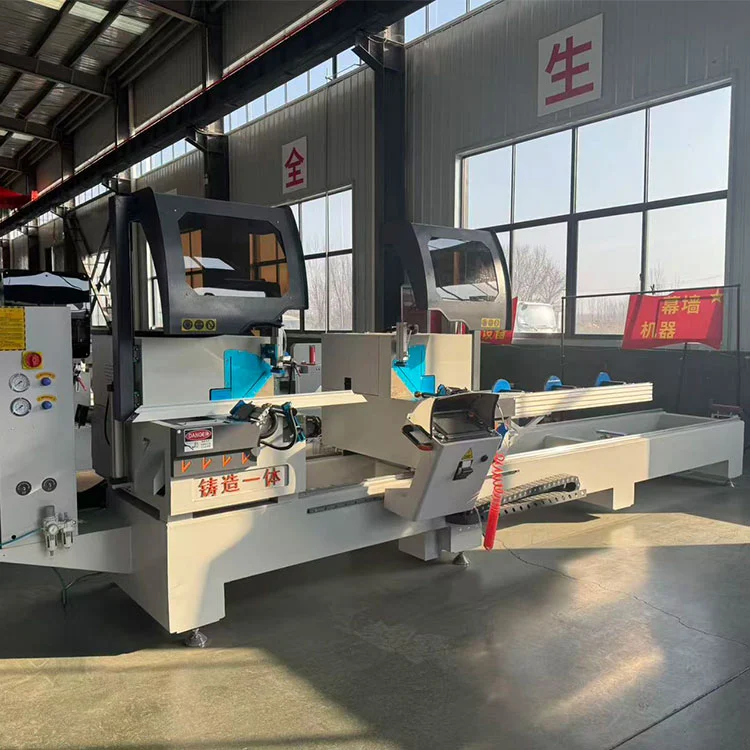

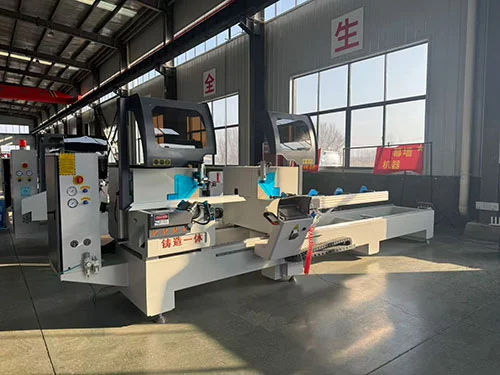

Esta serra de esquadria dupla para produção de molduras de janelas, construída na fábrica da Lebulang Machine na China, onde equipamentos de processamento de alumínio e PVC são fabricados há quase três décadas, corta perfis a 45° e 90° para fabricação de janelas, portas e paredes cortina. Processa extrusões de alumínio, PVC, UPVC, ruptura térmica e cobre. Duas cabeças de corte – T1 fixa e T2 motorizada – assentam em um trilho-guia de precisão compartilhado e podem operar simultaneamente, com a cabeça direita movida por um servo acionamento para posicionamento de comprimento.
Uma bancada fundida integrada e motores de fuso conectados diretamente formam a estrutura central. Cada cabeça de serra é alimentada por um motor de 3 kW que gira uma lâmina com ponta de metal duro de ø500 mm a 3.000 rpm. Grampos pneumáticos fixam a peça de trabalho e um cilindro de amortecimento pneumático controla a alimentação. A estrutura de aço soldada e a base de ferro fundido trabalham em conjunto com trilhos lineares HIWIN e componentes elétricos Schneider para manter a precisão repetida do comprimento fixo dentro de ±0,1 mm e a rugosidade da superfície de corte em Ra 12,5 µm. O comprimento máximo de corte é de 5000 mm, com função de corte curto que chega até 200 mm. A 45° a capacidade da seção é de 150 × 170 mm; a 90° suporta 150 × 345 mm, incluindo tubos quadrados até 150 × 200 mm.
Uma proteção de segurança totalmente fechada, parada de emergência e proteção contra sobrecarga são padrão. Um sistema dedicado de extração de cavacos e vácuo captura cerca de 70% dos detritos, e um suporte de elevação rotativo patenteado evita o arqueamento do perfil no meio do vão. Os dados podem ser importados via LAN, USB, Bluetooth ou entrada manual, e o sistema de controle faz interface com software de otimização comum. Uma impressora de etiquetas e uma função de prevenção de erros – que bloqueia o corte quando um perfil fica fora da tolerância – também estão integradas. A máquina funciona com alimentação trifásica de 380 V e requer pressão de ar de 0,6–0,8 MPa.
A certificação CE se aplica e configurações OEM personalizadas são aceitas. A Lebulang Machine fornece a serra direto da fábrica com um design que visa fácil manutenção diária. Orientação de instalação remota é fornecida sem custo adicional.
Características da serra de esquadria dupla de 45 e 90 graus para janelas de alumínio e PVC:
- um. corte de perfis industriais de alumínio, perfis de PVC, portas e janelas de alumínio, materiais para paredes cortina.
- b. Operação sem trabalhadores qualificados, resolve as dificuldades de recrutamento da fábrica
- c. função de impressão de etiquetas,
- d. função de prevenção de erros: erro de perfil além da faixa sem corte.
- e. Bancada de fundição integrada de alta precisão, motor conectado diretamente ao eixo integrado,
- f. cilindro de amortecimento ar-líquido, cabeçotes T1, T2 estão localizados no trilho-guia integrado.
- g. Suporta vários modos de importação de dados: Internet, LAN, disco U, Bluetooth, entrada manual, etc.
- h. Pode realizar o acoplamento de dados de software de otimização comum do mercado.
- eu. Função de proteção ambiental, remoção exclusiva de cavacos, design de aspiração, taxa de aspiração de 70%, local limpo, redução da frequência de limpeza, melhora a eficiência do trabalho.
- j. É equipado com suporte de elevação rotativo patenteado para evitar erros de corte causados pela inclinação intermediária e equipado com suporte de perfil móvel.

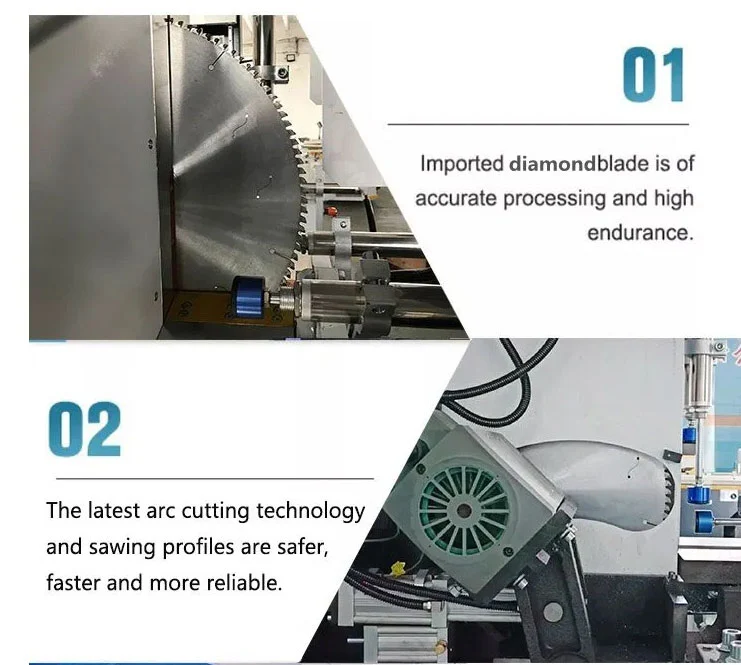

- k. A mais recente tecnologia de corte por arco, a seção de corte é mais segura, rápida e confiável.
Serra de esquadria dupla de 45 e 90 graus para janela de alumínio e PVC
✅ Corte de precisão de ângulo duplo
- • Ângulos ajustáveis automaticamente:45°/90°(ângulos intermediários opcionais)
- • Precisão de posicionamento de ±0,1mm; juntas de esquadria limpas e apertadas para molduras
✅ Compatibilidade com vários materiais
- • Cortesalumínio, PVC, UPVC, ruptura térmica, cobreperfis
- • Otimizado para janelas, portas, paredes cortina e extrusões arquitetônicas
✅ Alta eficiência de cabeça dupla
- • Duas cabeças sincronizadas; corte simultâneo em ambas as extremidades
- • Cabeça direita acionada por servo para ajuste de comprimento rápido e preciso
- • 2 a 3 vezes mais rápida que as serras de cabeçote único; ideal para produção em massa
✅ Opções de controle CNC/Digital
- • Display digital: leitura rápida do comprimento, operação simples
- • Atualização CNC: tela sensível ao toque de 10″, armazenamento de programas, importação/exportação USB
✅ Construção resistente e estável
- • Estrutura robusta em aço soldado + base em ferro fundido; vibração mínima
- • Componentes premium: trilhos lineares HIWIN, componentes elétricos Schneider, lâminas com ponta de metal duro
✅ Seguro e fácil de usar
- • Capas de segurança totalmente fechadas, parada de emergência, proteção contra sobrecarga
- • Retração automática da lâmina; fixação pneumática para fixação segura do perfil
✅ Certificado CE e confiável
- • Em conformidade com as normas de segurança da UE; Operação contínua 24 horas por dia, 7 dias por semana
- • Garantia de 12 a 24 meses; fornecimento de peças sobressalentes a longo prazo
Especificação Técnica
| Fonte de energia | 380v 50hz |
| Motor de cabeça de serra | 2× 3KW/3000 r/min |
| Pressão de trabalho | 0,6 ~ 0,8MPa |
| Consumo de ar | 60L/min |
| Comprimento de corte | Max5000mm min 280mm (a função de corte curto é a mais curta de 200mm) |
| Largura de corte | Máx. 150 mm |
| Máx. Inclinação de corte | 45°150×170mm 90°150×345mm |
| Máx. corte de tubo quadrado | 150×200mm |
| Ângulo de corte | 45 graus 90 graus |
| Velocidade de alimentação | continuamente viável 0-4m/min |
| Especificação da lâmina de serra | ø500 × ø30 × 4,4× Z120 |
| dimensão | 6550× 1300× 1800 milímetros |
| peso | 2.000 kg |
| Precisão de comprimento fixo repetido | ≤ 0,1 mm |
| Permissão do ângulo de corte da seção | ± 3' |
| Planicidade do perfil de corte | ≤ 0,02m |
| Rugosidade do perfil de corte | Ra12,5μm |
Componentes principais
- Lâminas de serra: Lâminas importadas com ponta de metal duro para cortes suaves e sem rebarbas

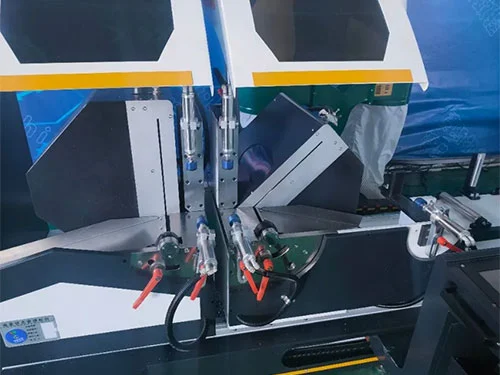

- Grampos pneumáticos: Grampos horizontais/verticais para fixação firme do perfil
- Trilhos Lineares: Trilhos de precisão Taiwan HIWIN para movimento suave
- Painel de controle: Display digital intuitivo ou tela sensível ao toque CNC de 10″
- Sistema de segurança: Protetores em conformidade com CE, parada de emergência, proteção contra sobrecarga
Serviço Pós-Venda
- Garantia: 1 ano (peças gratuitas e suporte técnico)
- Instalação: Engenheiros disponíveis para instalação e treinamento no exterior
- Peças de reposição: Fornecimento de longo prazo a custo de fábrica
- Apoiar: Suporte técnico online 24 horas por dia, 7 dias por semana (chamada de vídeo, diagnóstico remoto)
