máquina de combinação do canto da porta da janela de alumínio de duas cabeças de 100mm*3500mm

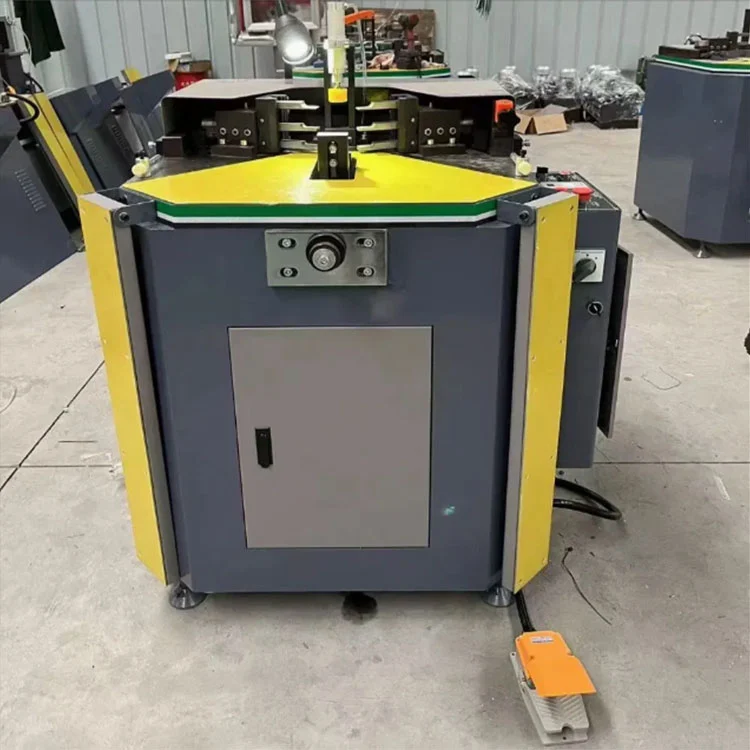

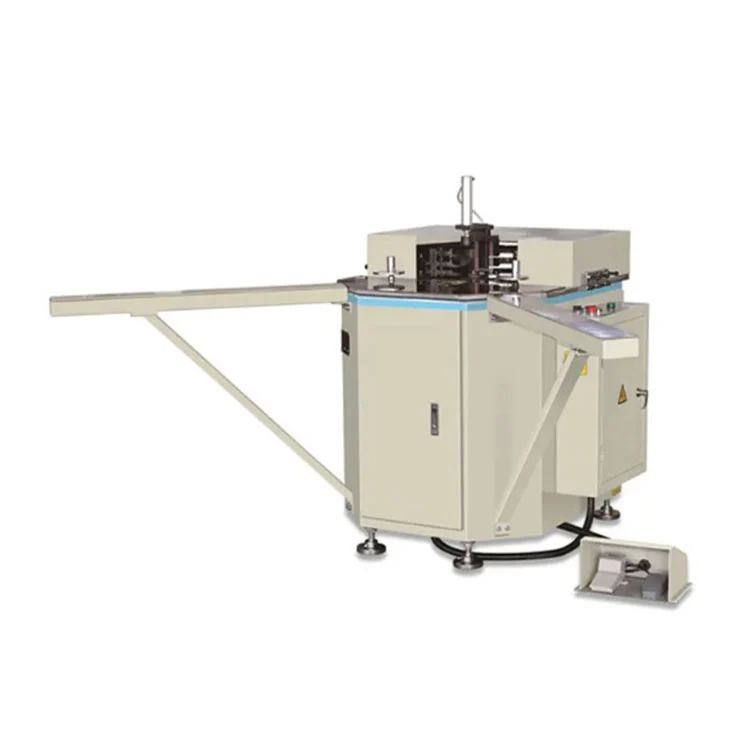

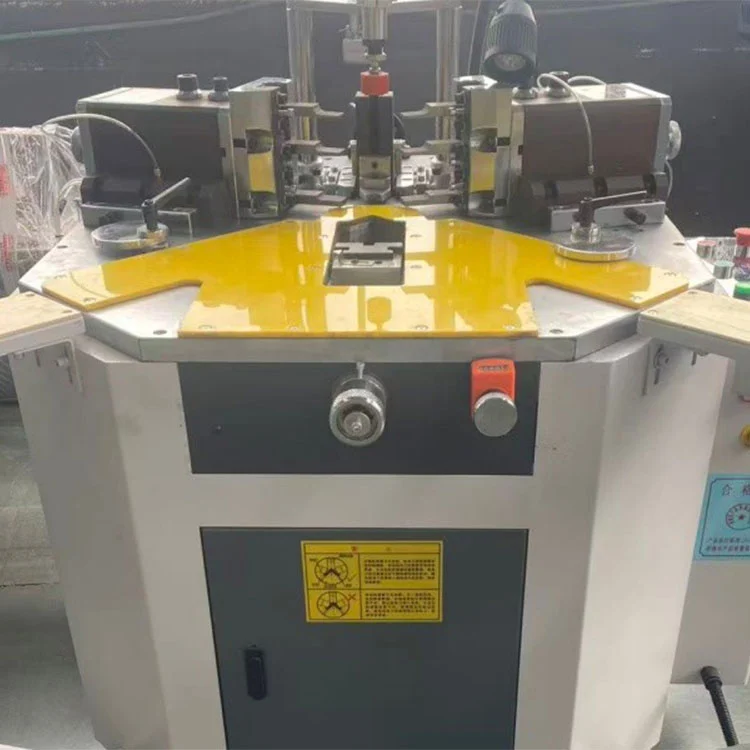

A máquina combinadora de canto de porta de janela de alumínio de duas cabeças de 100 mm * 3500 mm da marca Lebulang (também chamada de máquina de crimpagem de canto de cabeça dupla) é uma unidade hidráulica semiautomática projetada para crimpagem de canto de 90° de perfis de alumínio na produção de janelas e portas. Ele termina dois cantos em um ciclo, suporta largura de perfil de até 100 mm e comprimento máximo de estrutura de 3500 mm, ideal para fabricação em lotes de médio a grande porte de esquadrias de alumínio de alta resistência.
Projetada para crimpagem de cantos de 90° em caixilhos de janelas e portas de alumínio, esta unidade hidráulica de cabeça dupla completa dois cantos em um único ciclo. A capacidade de largura do perfil chega a 100 mm e o comprimento máximo do quadro acomodado é de 3500 mm. O tamanho mínimo da estrutura é 450 × 450 mm, abrangendo montagens padrão e moderadamente superdimensionadas.
O sistema hidráulico fornece uma pressão nominal entre 15 e 18 MPa, produzindo força de crimpagem consistente para juntas de canto apertadas e sem folgas. Duas cabeças operam simultaneamente, o que reduz o tempo de ciclo em comparação com alternativas de cabeça única. As braçadeiras pneumáticas engatam antes do início da crimpagem, aplicando pré-tensão que mantém o perfil no lugar e ajuda a evitar distorções durante o processo de união.
Os ajustes de posicionamento e ferramentas são mecânicos. Os blocos de localização internos e externos deslocam-se verticalmente e as facas de crimpagem podem ser reposicionadas da frente para trás e da esquerda para a direita. Esta amplitude de movimento permite que a máquina se adapte a diferentes secções transversais de perfis sem necessitar de ferramentas dedicadas para cada formato. Guias lineares transportam os conjuntos móveis, mantendo a precisão da combinação de cantos dentro de ±0,1 mm e o erro de costura abaixo de 0,15 mm.
A unidade funciona com alimentação trifásica de 380 V e consome 1,5 kW de potência. Um tanque de óleo hidráulico de 20L suporta o circuito de crimpagem e a pressão do ar de trabalho permanece entre 0,5 e 0,8 MPa. Os usos típicos incluem caixilhos de janelas deslizantes, deslizantes e com ruptura térmica, montagem de painéis de portas de alumínio e montantes de 90° ou travessas unidas na fabricação de paredes de cortina. A área ocupada pela máquina mede 1200 × 1100 × 1300 mm.
A Lebulang Machine, que fabrica equipamentos de processamento de perfis de alumínio em sua fábrica na China há quase 30 anos, fornece esta máquina combinadora de cantos com certificação CE. Configurações OEM personalizadas estão disponíveis e o equipamento é fornecido direto da fábrica. O design foi desenvolvido para uma manutenção diária simples e orientação de instalação remota está incluída sem custo extra.
máquina de combinação do canto da porta da janela de alumínio de duas cabeças de 100mm*3500 mm
- Crimpagem simultânea de duas cabeçasConclusão única dedois cantos de 90°; 2× eficiência em comparação com máquinas de cabeçote único, perfeitas para produção em massa.
- ✅ Grande capacidade de 100 mm × 3500 mmLargura máxima do perfil100mm, comprimento máximo do quadro3500 mm; tamanho mínimo do quadro450×450mm, cabe em molduras de alumínio padrão e superdimensionadas.
- ✅ Sistema Hidráulico para Serviço PesadoPressão nominal15--18MPa, a forte força de crimpagem garante conexões de canto rígidas e sem folgas.

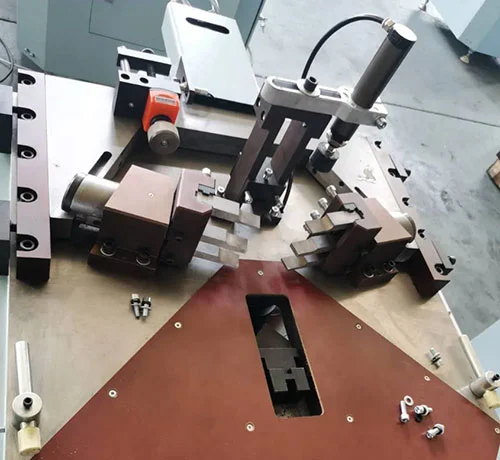

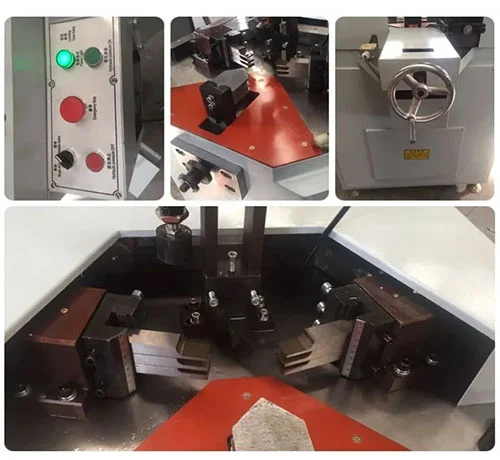

- ✅ Posicionamento ajustável de precisãoBlocos de posicionamento interno/externopara cima/para baixo ajustável; facas de crimpagemfrente/trás, esquerda/direita ajustávelpara várias seções de perfil.
- ✅ Fixação pneumática e pré-tensãoA fixação automática com pré-tensão evita a deformação do perfil; garante ângulos precisos de 90° e costuras apertadas.
- ✅ Guias lineares de alta precisãoMovimento suave e estável; precisão de combinação de canto±0,1 mm, precisão diagonal consistente.

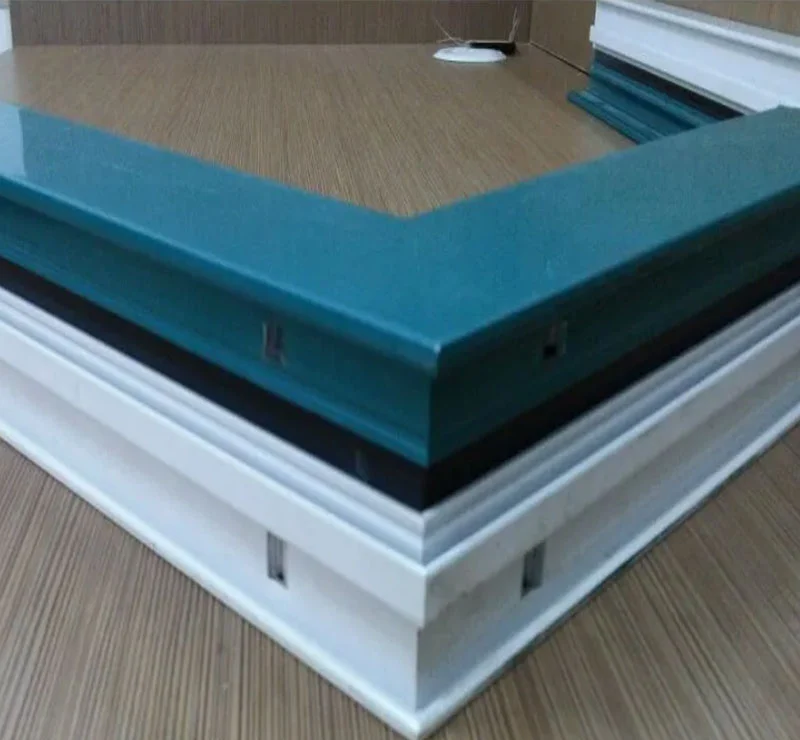

Máquina combinadora de canto de porta de janela de alumínio de duas cabeças de 100 mm * 3500 mm, amostras de trabalho de máquina combinadora de canto de máquina de janela para porta de janela de alumínio
Especificações Técnicas
| Tensão | 380 V/50 Hz |
| Poder | 1,5 kW |
| Capacidade do tanque de óleo | 20L |
| Largura do perfil | 90 mm |
| Pressão nominal do óleo | 15Mpa |
| Pressão do ar | 0,5-0,8Mpa |
| Erro de costura | <0,15mm |
| Dimensão | 1200x1100x1300mm |
Cenários de aplicação
Fabricação de janelas de alumínio
Crimpagem de cantos de caixilhos de janelas, deslizantes e com ruptura térmica.
Produção de portas de alumínio
Montagem de caixilharia de alumínio de entrada, varanda e porta ignífuga.
Perfis de parede cortina e fachada
Combinação de montante, travessa e painel externo com canto de 90°.
Fábricas de médio e grande porte
Econômico para produção em massa com altas demandas de produção.
Perguntas frequentes
P: Os equipamentos da Zhonglin CNC podem atender a diversas necessidades (por exemplo, caixilhos de portas/janelas e perfis de parede cortina de alumínio)?
R: Sim. Oferecemos portas/janelas inteligentes, paredes de cortina de alumínio/equipamentos industriais de alumínio e soluções personalizadas. A estação de trabalho G20/G50 lida com processo completo de portas/janelas; A serra ZLSJ-HCNC corta perfis de parede cortina (45°-135°). Adaptamos o equipamento ao seu processo.
P: Preocupado com operações complexas e precisando de muitos trabalhadores qualificados após a compra? Qual é a solução de Jinan?
R: nosso fabricante reduz os limites por meio de design e serviço. O equipamento possui "operação infalível" (identidade automática de dados, sem programação complexa). Oferecemos treinamento gratuito, orientação de instalação e serviço remoto para reduzir a dependência de trabalhadores qualificados.
P: E quanto à precisão e estabilidade de processamento do seu equipamento (crítico para a qualidade e eficiência do nosso produto)?
R: Seguimos “Precisão, Confiabilidade, Profissionalismo”. Hardware: mais de 100 máquinas de última geração (por exemplo, centros de usinagem) e peças principais de marcas famosas (HIWIN, Schnider); alguns equipamentos possuem posicionamento de repetição de ± 0,02 mm, corte de ± 0,1 mm e precisão de fresamento de ± 0,05 mm. Processos: ferramentas diamantadas, sistemas servo, estruturas de fundição e ajuste automático de potência do laser. Todos evitam retrabalho, garantem qualidade estável e aumentam a eficiência.
