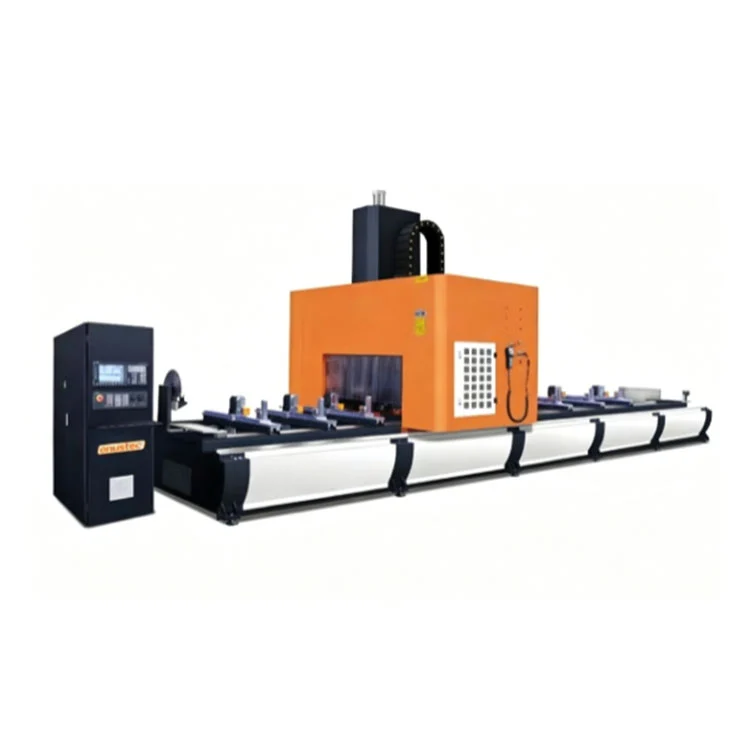

Centro de usinagem de pórtico de 5 eixos para parede cortina

Fabricado pela Lebulang Machine em sua fábrica em Jinan, China - em operação desde 1996 - oCentro de usinagem de pórtico de 5 eixos para parede cortinapossui certificação CE e ISO 9001 e é fornecido direto da fábrica com suporte OEM/ODM. Este centro CNC de 5 eixos com pórtico móvel processa longos perfis de parede cortina de alumínio em uma única fixação, realizando fresamento, perfuração, corte e rosqueamento em múltiplas faces. Um fuso HSD de alta velocidade (12 kW ou 15 kW, até 18.000 rpm) e um magazine de 12 ferramentas, além de uma estação de lâmina de serra dedicada (máx. 400 mm) permitem trocas automáticas de ferramentas. O controle de 5 eixos Siemens 828D ou OSAI fornece RTCP, usinagem pendular e medição automática de ferramentas. O curso padrão do eixo X é de 6.500 mm, extensível até 9.400 mm.

Principais recursos

• Usinagem simultânea de 5 eixos:Os eixos X, Y, Z, A e C trabalham juntos no RTCP para manter a ponta da ferramenta com precisão no caminho. Um setup atinge cinco faces e o final do perfil, dispensando refixações.
• Capacidade de perfil longo:O curso do eixo X de até 6.500 mm como padrão (7.000 mm ou 9.400 mm opcional) lida com extrusões de parede cortina de comprimento total sem reposicionamento.

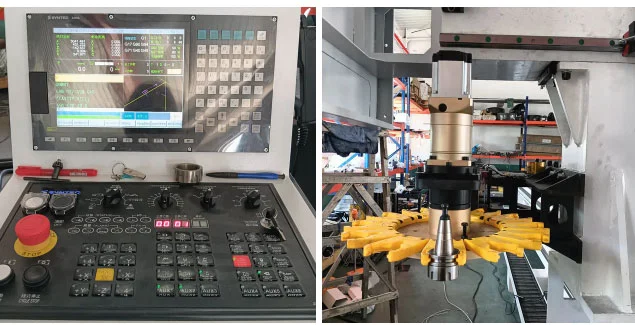

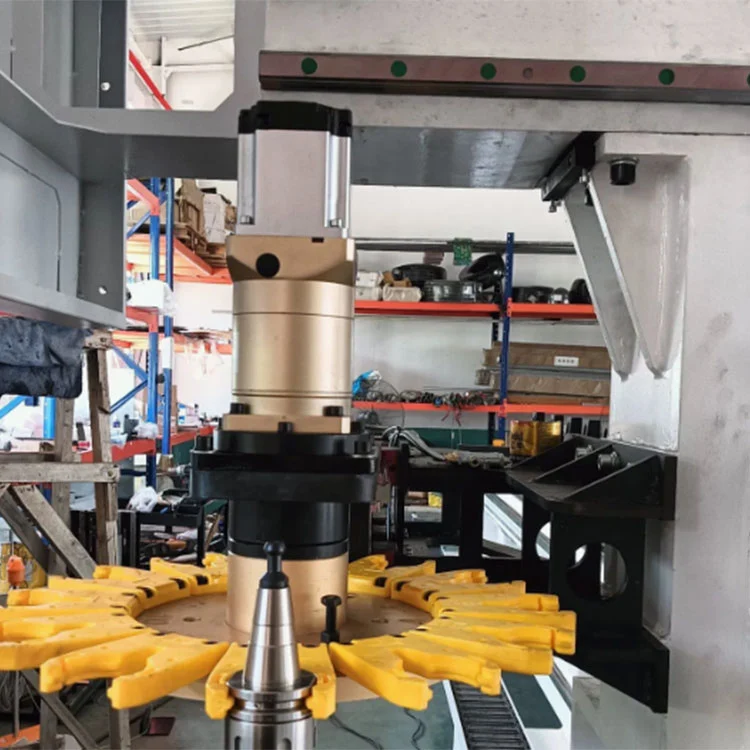

• Serragem e fresagem integradas:Um magazine de ferramentas com 12 posições e uma estação de lâmina de serra adjacente (Φ400mm) alterna automaticamente entre fresas de topo, brocas, machos e uma serra circular para corte no comprimento e entalhe dentro de um programa.
• Fuso HSD:O motor refrigerado a ar de 12 kW ou 15 kW oferece velocidades de 0 a 18.000 rpm, adequado para ligas de alumínio e perfis de aço de paredes finas.
• Precisão e repetibilidade:Guias lineares e fusos de esferas servoacionados proporcionam posicionamento de ±0,01 mm e repetibilidade de ±0,005 mm, atendendo às tolerâncias de junta rígidas exigidas em paredes cortina unificadas.
• Operação do pêndulo:O controle suporta o modo pêndulo – usinando uma peça enquanto o operador carrega outra em uma zona de fixação separada, reduzindo o tempo ocioso.

Especificações Técnicas

Como funciona

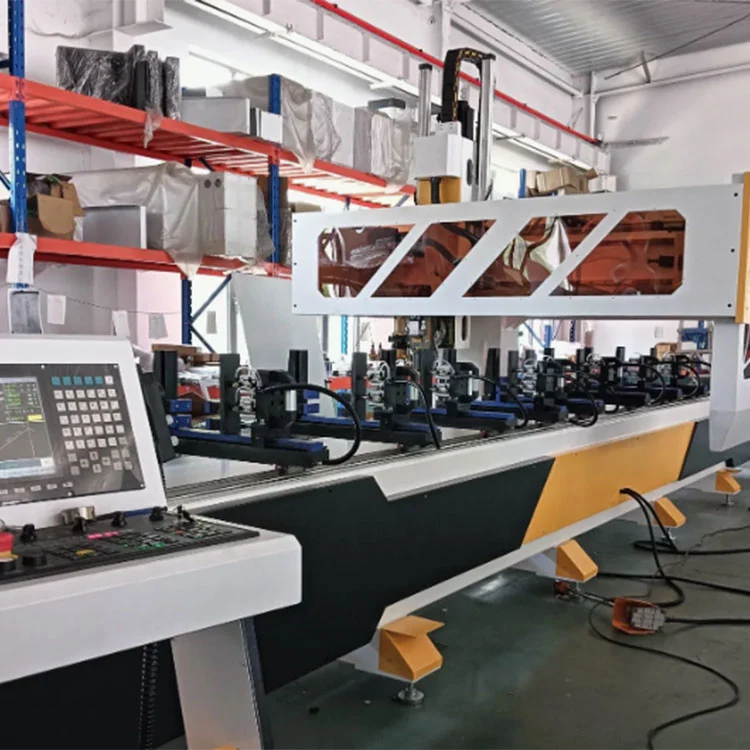

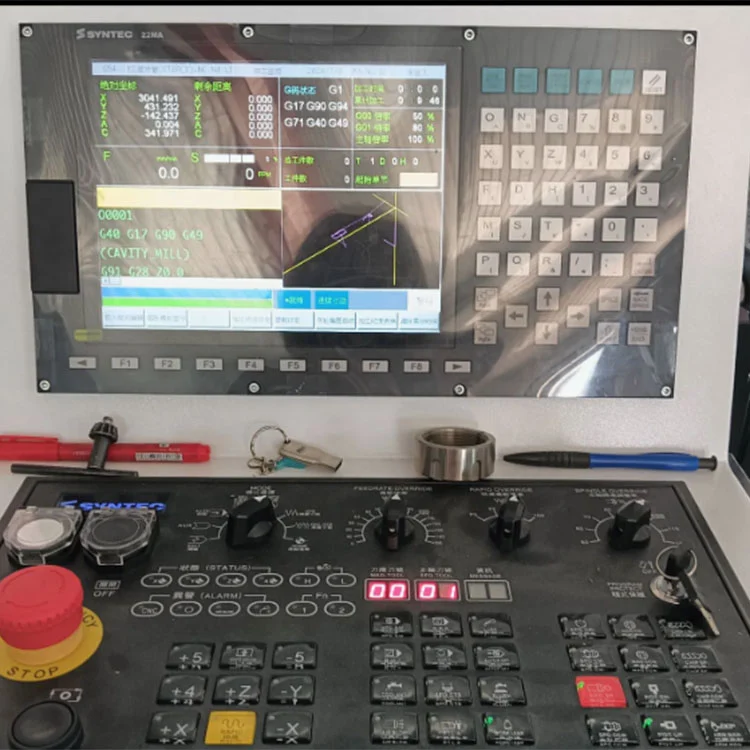

OCentro de usinagem de pórtico de 5 eixos para parede cortinaopera com um pórtico móvel sobre uma mesa de trabalho fixa. O operador coloca a extrusão de alumínio sobre a mesa e aciona a fixação pneumática ou hidráulica. Um programa de código G pré-escrito é carregado através do controle Siemens ou OSAI. O pórtico se move ao longo do eixo X até a primeira posição de usinagem e o cabeçote de 5 eixos entrega o fuso no ângulo necessário. O RTCP compensa automaticamente os desvios do comprimento da ferramenta durante os movimentos rotativos, para que a ponta da ferramenta siga o caminho programado com precisão. Operações como furar, fresar, rosquear e serrar são realizadas em múltiplas faces sem desapertar o perfil. Quando uma sequência de usinagem termina em uma zona, o pórtico se desloca para a próxima, ou a máquina entra no modo pêndulo, permitindo ao operador descarregar uma peça acabada e carregar uma nova enquanto a usinagem continua no acessório adjacente. Os cavacos são removidos por um transportador integrado.

Escopo principal da aplicação

Aplicações típicas paraCentro de usinagem de pórtico de 5 eixos para parede cortinaincluem:

1. Estruturas de parede cortina de alumínio unitizadas para edifícios altos
2. Extrusões de fachada de vidro com moldura oculta e exposta
3. Juntas de canto de parede cortina e perfis de fachada com formatos especiais
4. Marquise, clarabóia e grandes janelas e perfis de portas em alumínio
5. Suportes de alumínio para parede cortina de vidro com suporte pontual
6. Fachada industrial de alumínio e perfis decorativos de parede de aço
7. Perfis de alumínio leve aeroespacial (compatíveis com vários setores)

Matérias-primas adequadas: liga de alumínio 6063, extrusões ocas, alumínio sólido, aço de parede fina, perfis arquitetônicos de PVC.

Perguntas frequentes

P: Como usar sua máquina?

R: Cada máquina passa por testes e ajustes de fábrica antes do envio. Um manual de vídeo abrangente e documentação escrita são fornecidos. O suporte remoto também está disponível para dúvidas de configuração e solução de problemas.

P: Qual é o prazo de entrega?

R: A produção normalmente leva de 15 a 25 dias úteis após o recebimento do pagamento do depósito.

P: Quais são as condições de pagamento?

R: Depósito de 30% T/T após a confirmação do pedido, com o saldo restante de 70% devido antes do envio.

P: você é uma fábrica ou empresa comercial?

R: Lebulang Machine é um fabricante com instalações de produção próprias em Jinan, China. Também fornecemos equipamentos complementares para portas e janelas para um serviço centralizado.

P: Como está sua capacidade em sua oficina?

R: Nossa capacidade de produção anual excede 800 peças de máquinas.
