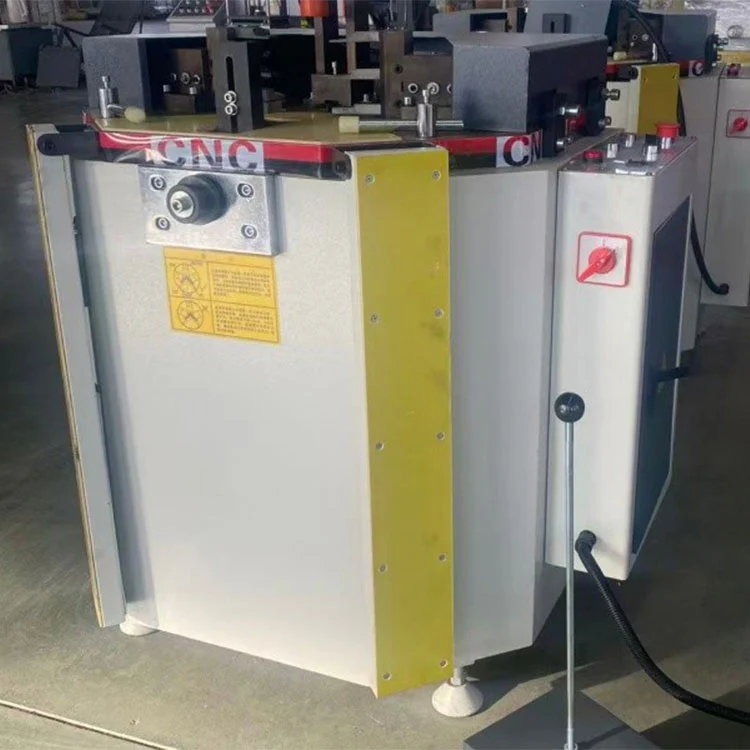

Máquina de crimpagem CNC de quatro cabeças

Recursos principais

• Crimpagem simultânea de quatro cabeças:OMáquina de crimpagem CNC de quatro cabeçascompleta todos os quatro cantos de uma moldura em um ciclo de prensagem. Isto reduz o tempo de manuseio em comparação com alternativas de cabeça única ou dupla, onde a estrutura deve ser reposicionada e fixada novamente para cada par de cantos.
• Posicionamento servo CNC:Cada cabeça de crimpagem é posicionada por um servo motor que aciona um parafuso esférico. O operador seleciona o tamanho do quadro na tela sensível ao toque e os cabeçotes se movem automaticamente para as posições desejadas. O mesmo sistema armazena múltiplas receitas de quadros. A precisão de posicionamento repetido é especificada em ±0,1 mm, com erro diagonal normalmente dentro de 1 mm e erro de costura abaixo de 0,15 mm em perfis devidamente preparados.
• Faixa de tamanho do quadro:A máquina lida com caixilhos de 550 × 550 mm até 1800 mm de altura e 3000 mm de largura, cobrindo a maioria das dimensões de caixilhos de janelas e portas de alumínio encontradas na produção residencial e comercial.
• Sistema de crimpagem hidráulico:Cada cabeçote é acionado por um cilindro hidráulico com pressão nominal de óleo de 15 MPa e força de crimpagem total de 48 kN. O circuito hidráulico utiliza uma sequência de pressão alta-baixa de dois estágios: o curso de aproximação rápida reduz o tempo do ciclo, enquanto a retenção de alta pressão no final do curso garante uma conexão de canto apertada.
• Grampos móveis pneumáticos:As unidades de fixação avançam automaticamente para o carregamento da estrutura e retraem após a crimpagem para descarregamento. A força de fixação é aplicada em duas direções para manter o perfil na posição e reduzir o risco de deformação durante o curso de prensagem.

Especificações Técnicas

Como funciona

OMáquina de crimpagem CNC de quatro cabeçasopera em uma sequência que começa com a entrada da dimensão do quadro na tela sensível ao toque. As quatro cabeças de crimpagem, cada uma montada em eixos de fuso de esferas servoacionados, movem-se automaticamente para as posições programadas. O operador coloca os perfis de alumínio cortados e preparados nos dispositivos de fixação. As braçadeiras pneumáticas engatam para manter os perfis no lugar, aplicando pressão nas direções vertical e horizontal. Uma vez fixado, o circuito hidráulico é ativado em dois estágios: um avanço rápido de baixa pressão move as ferramentas de crimpagem em contato com os cantos do perfil e uma retenção de alta pressão aplica toda a força de crimpagem de 48 kN para completar a junta do canto. Após o tempo de espera, os grampos são liberados, as ferramentas de crimpagem retraem e a estrutura acabada pode ser removida. Todos os quatro cantos são concluídos em um ciclo, portanto a estrutura não precisa ser reposicionada.

Componentes principais

• Servomotores e parafusos de esfera:Cada uma das quatro cabeças é posicionada de forma independente por um servo motor CA acoplado a um fuso de esferas de precisão. Este arranjo fornece repetibilidade de ±0,1 mm e permite que os cabeçotes sejam reposicionados para diferentes tamanhos de estrutura sem ajuste manual.
• Unidade de energia hidráulica:Um tanque de 60 litros fornece óleo para quatro cilindros hidráulicos através de um coletor com válvulas reguladoras de pressão. A sequência de dois estágios de alta-baixa pressão é gerenciada pelo PLC através de válvulas solenóides.

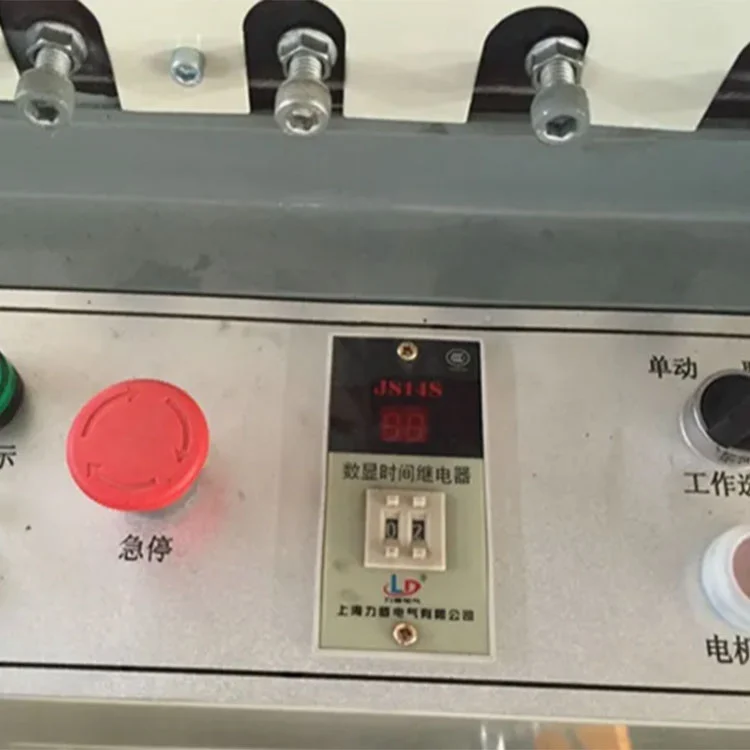

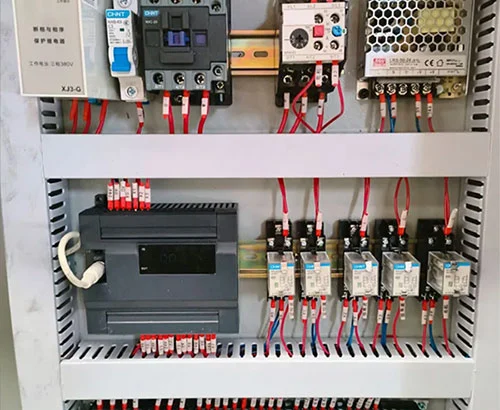

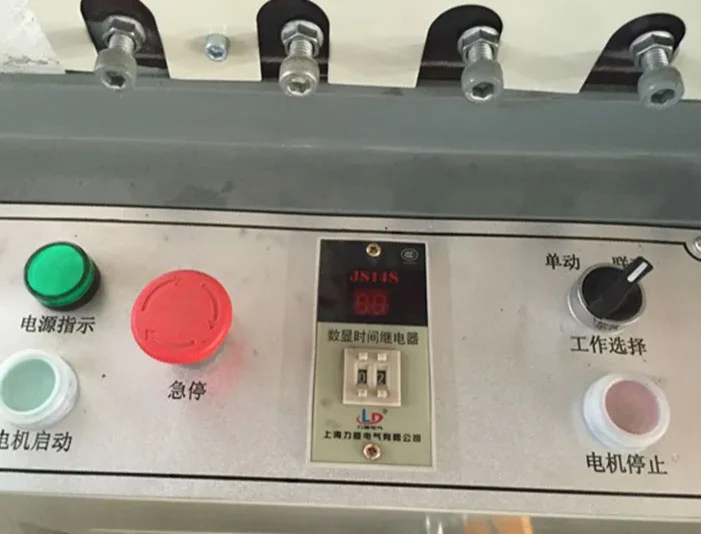

• Tela sensível ao toque e PLC:A tela sensível ao toque industrial exibe configurações de tamanho de quadro, programas armazenados, contadores de produção e mensagens de alarme. As receitas de parâmetros para dimensões de estrutura comumente produzidas podem ser salvas e recuperadas.

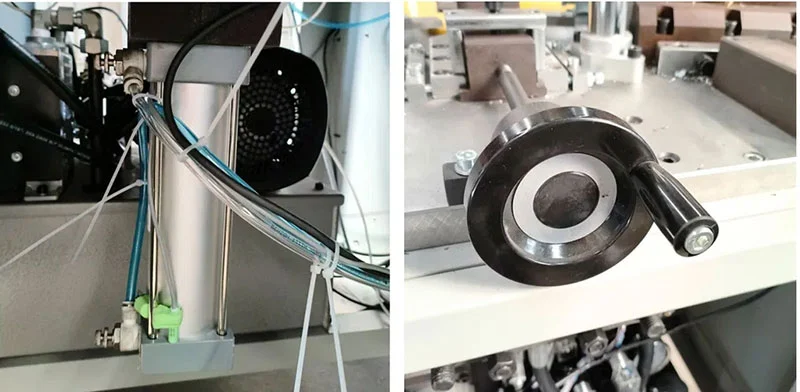

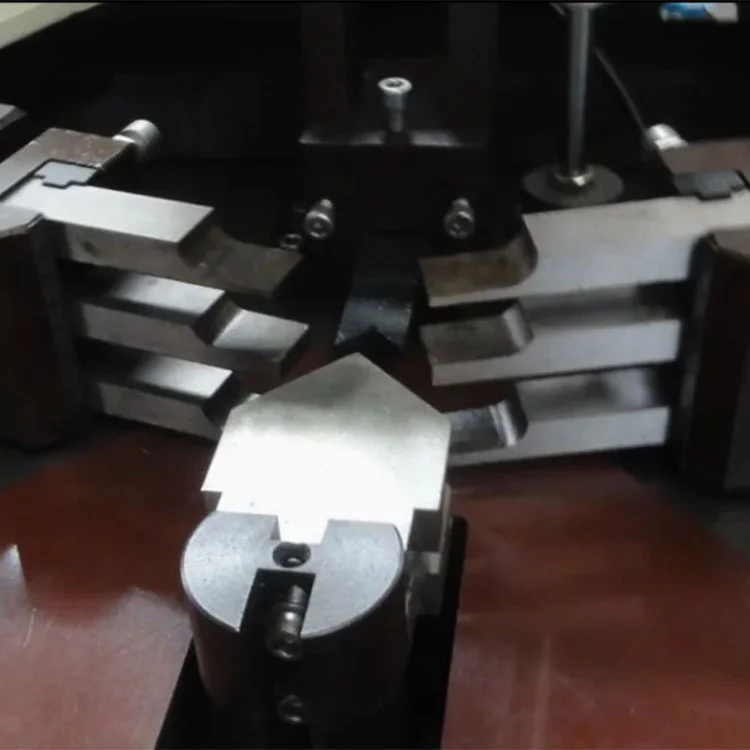

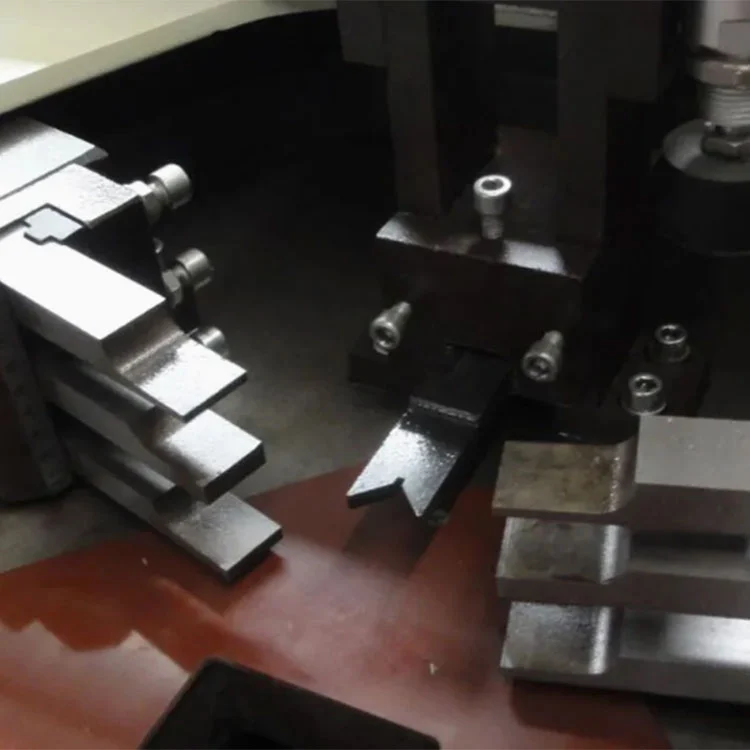

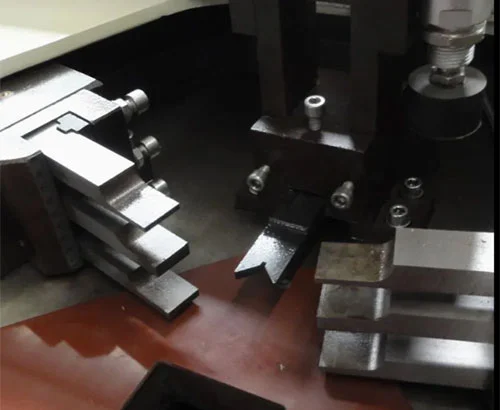

• Ferramentas de crimpagem:As facas de crimpagem de aço temperado são usinadas para combinar com a geometria do perfil. Os conjuntos de ferramentas podem ser trocados por diferentes seções transversais de perfil. As facas são ajustáveis ​​em profundidade e alinhamento.
• Sistema de fixação pneumático:Os grampos avançam e retraem nas guias lineares. A força de fixação é fornecida por cilindros pneumáticos com pressão regulada entre 0,5–0,8 MPa. O design de fixação de dupla direção aplica força de ambos os lados para estabilizar o perfil durante a crimpagem.
• Estrutura da máquina:Uma estrutura de aço soldada suporta as quatro cabeças móveis e a mesa de trabalho central fixa. A estrutura foi projetada para resistir às forças de reação geradas durante a crimpagem e manter o alinhamento da cabeça ao longo do tempo.

Cenários de aplicação

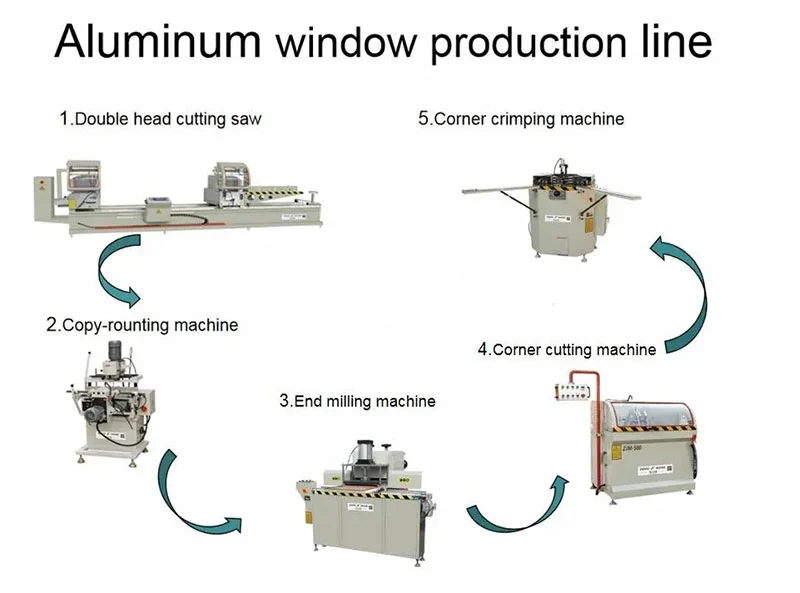

Fabricação de janelas de alumínio

Crimpagem de esquadrias de caixilhos, de correr e com isolamento térmico.

Produção de portas de alumínio

Montagem de canto de portas de entrada, portas de varanda, portas ignífugas de alumínio e caixilhos interiores de alumínio.

Parede cortina e perfis de construção

Crimpagem de cantos a 90° de montantes, travessas e perfis de fachada de alumínio.

Produção de alto volume

Usado em fábricas de portas e janelas de alumínio de médio e grande porte, onde a conclusão de quatro cantos em um ciclo reduz o tempo de processamento por quadro e suporta maior produção diária.

Fabricante e garantia

Shandong Lebulang Precision Machinery Co., Ltd., operando como Lebulang Machine, produz equipamentos de processamento de janelas e portas de alumínio e PVC em suas instalações em Jinan desde 1996. A empresa gerencia P&D, usinagem, montagem, testes e vendas internamente. OMáquina de crimpagem CNC de quatro cabeçasé construído sob este sistema integrado e fornecido direto da fábrica com certificação CE e ISO 9001. Uma garantia de um ano cobre a estrutura principal. Suporte técnico remoto, incluindo diagnóstico por vídeo e orientação de operação, está incluído. Peças sobressalentes como facas de crimpagem, vedações e elementos filtrantes são estocadas e podem ser encomendadas separadamente. A instalação e comissionamento no local podem ser organizados por um custo adicional.

Perguntas frequentes

Q1: O que significa CLM4S?

A: Servo de 4 cabeças para máquina de canto CNC. O "4" refere-se às quatro cabeças de crimpagem independentes.

Q2: Qual é o tamanho máximo do quadro que a máquina pode suportar?

R: A configuração padrão suporta molduras de até 1.800 mm de altura por 3.000 mm de largura. Tamanhos fora do padrão podem ser discutidos no momento do pedido.

Q3: A máquina é difícil de operar para novos trabalhadores?

R: A operação é feita através de uma tela sensível ao toque com programas de quadros armazenados. Um manual em inglês e treinamento em vídeo são fornecidos. A maioria dos operadores aprende a rotina diária dentro de um a dois dias úteis.

Q4: Que tipos de pagamento e condições de entrega estão disponíveis?

R: O pagamento pode ser feito por T/T ou L/C nas principais moedas, incluindo USD, EUR e GBP. Os termos de entrega padrão são FOB Qingdao ou Jinan. CFR, CIF e EXW também são aceitos dependendo do destino da remessa.

Q5: As ferramentas de crimpagem podem ser personalizadas para perfis específicos?

R: Sim, as facas de crimpagem podem ser usinadas para corresponder à seção transversal do perfil do cliente. Uma amostra ou desenho de perfil é necessário durante o processo de pedido para produzir o conjunto de ferramentas correto.
