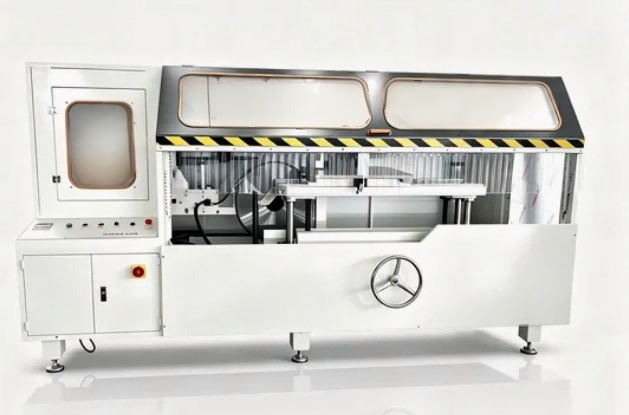

Serra de corte para parede cortina totalmente automática para serviços pesados

Visão geral

Visão geral do produto

A serra de corte para parede cortina para serviço pesado é uma máquina de corte robusta de nível industrial, construída especificamente para entalhe de alta precisão em perfis de parede cortina de alumínio e UPVC. Projetado para ambientes de fabricação exigentes, ele combina uma estrutura estrutural rígida com controle CNC avançado para oferecer precisão repetível, cortes limpos e confiabilidade operacional de longo prazo.

Projetada para lidar com configurações complexas de montantes e travessas, esta máquina agiliza o processo de entalhe para fachadas comerciais, sistemas de vitrines e estruturas arquitetônicas de alumínio, reduzindo significativamente o trabalho manual e mantendo resultados consistentes e sem rebarbas.

Serra de entalhe para parede cortina para serviços pesados



Principais recursos

1. Servo Precisão CNC

O sistema de servoacionamento de alta resposta com controlador programável garante precisão de posicionamento de ±0,1 mm. Os operadores podem armazenar e recuperar vários programas de entalhe para troca rápida entre tipos de perfil.

2. Estrutura rígida para serviços pesados

Construído em aço de paredes espessas com tratamento de alívio de tensão, o corpo da máquina resiste à vibração mesmo durante a operação contínua em alta velocidade, garantindo a qualidade do corte, turno após turno.

3. Sistema de fixação pneumática

Cilindros pneumáticos de dupla ação fornecem fixação segura e com superfície segura para perfis anodizados ou com revestimento em pó. A função de liberação rápida minimiza o tempo de ciclo entre as peças de trabalho.

4. Entalhe multiângulo

Ângulos de corte ajustáveis ​​de 0° a 90° acomodam diversas geometrias de parede cortina. Os ajustes de ângulo são gerenciados por leitura digital ou interface CNC para configuração repetível.

5. Extração de chips integrada

A porta integrada de coleta de poeira e cavacos se conecta a sistemas de extração industrial padrão, mantendo a área de trabalho limpa e prolongando a vida útil da lâmina.

6. IHM intuitiva

Interface homem-máquina touchscreen com suporte multilíngue (inglês, espanhol, russo, árabe). A programação visual permite que os operadores insiram dimensões de entalhe sem treinamento especializado.

Como funciona

1. O operador coloca o perfil de alumínio na mesa de trabalho e aciona as pinças pneumáticas, que fixam a peça nas direções vertical e horizontal.

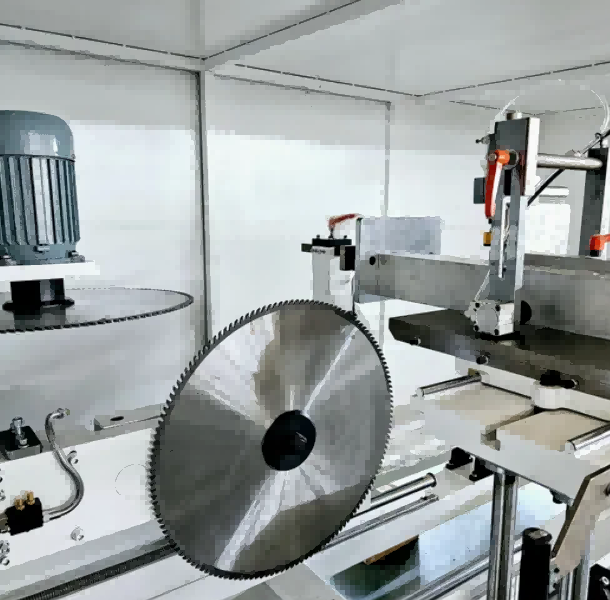

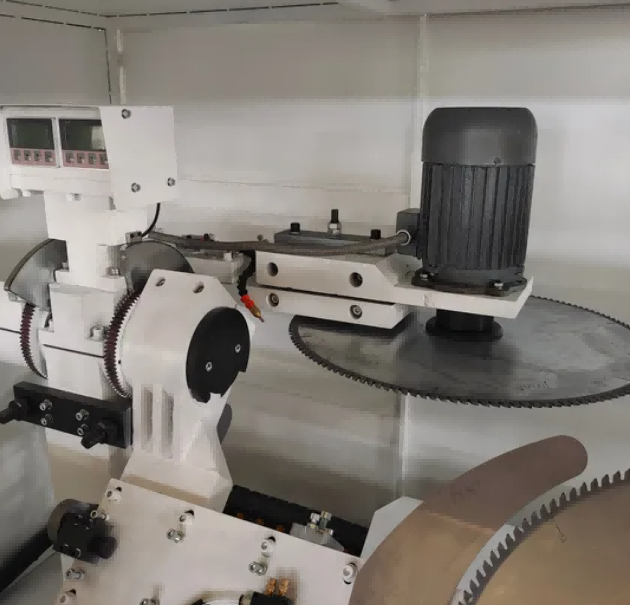

2. O ângulo de corte desejado é definido usando o display digital da escala magnética e as lâminas de serra duplas são posicionadas de acordo dentro da faixa de ±45°.
3. O sistema de alimentação hidropneumático avança as lâminas giratórias no perfil a uma taxa controlada (0–3 m/min), cortando entalhes, ranhuras ou ângulos compostos em uma única passagem.
4. O sistema CNC suporta importação de gráficos CAD e programação gráfica, permitindo que os operadores definam padrões de entalhes, posições de furos e dimensões de ranhuras diretamente a partir de arquivos de projeto.
5. A configuração completa do servo motor de três eixos (eixos X, Y, Z acionados por cremalheira e pinhão e parafusos esféricos) permite uma verdadeira ligação de três eixos para furação, fresamento de ranhuras, furos redondos, furos de formato especial, furos de chave e escareadores em uma única fixação.
6. Uma mesa de trabalho giratória opcional em três lados permite que o perfil seja usinado em três faces sem reposicionamento, melhorando a eficiência do processamento para extrusões complexas de alumínio.
7. Após a conclusão do ciclo de corte, as lâminas retraem, os grampos são liberados e o perfil usinado é removido.

Perguntas frequentes

P: Que tipos de perfis esta máquina pode processar?

R: Ele é projetado principalmente para perfis de parede cortina de alumínio, mas também lida com UPVC e extrusões de aço de parede fina com lâminas apropriadas.

P: O treinamento está incluído?

R: Sim. Fornecemos manuais de operação, vídeos instrutivos e treinamento remoto em vídeo para seus operadores. Treinamento no local está disponível mediante solicitação.

P: Qual é o período de garantia?

R: [12] meses a partir da data de envio. Suporte técnico vitalício e fornecimento de peças de reposição a preço de custo.

P: A máquina pode ser integrada a uma linha de produção automatizada?

R: Sim. Sistemas opcionais de alimentação e descarga automática estão disponíveis para integração com equipamentos upstream/downstream.

P: Como escolho a lâmina de serra certa?

R: Fornecemos lâminas recomendadas com base no material específico do perfil e na espessura da parede. Lâminas de reposição estão disponíveis em nosso departamento de peças.
