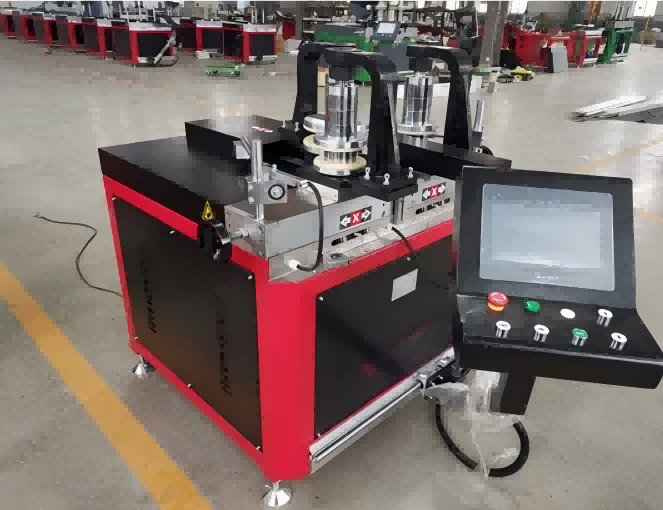

Máquina dobradeira CNC de perfil de alumínio e PVC de alta precisão

Esta máquina dobradeira CNC de perfil de alumínio e PVC é construída especificamente para a fabricação de perfis arquitetônicos, incluindo paredes de cortina, fachadas, janelas em arco e esquadrias de PVC. Equipado com um sistema de dobra sincronizada de 3 rolos e controle servo-acionado, oferece curvas suaves e sem distorção com precisão de ± 0,5 mm. Compatível com extrusões de alumínio e perfis de PVC/UPVC, a máquina suporta dobra em vários raios em uma única configuração, melhorando significativamente a eficiência da produção e reduzindo o desperdício de material. Com certificação CE e totalmente personalizável, é a solução ideal para aplicações modernas de dobra arquitetônica.

• Compatibilidade com vários materiais:OMáquina curvadora de perfil CNC de alumínio e PVCdobra perfis de alumínio, PVC, UPVC, ruptura térmica, aço inoxidável e cobre. Os conjuntos de ferramentas podem ser alterados para acomodar diferentes tipos de materiais e seções transversais dentro da capacidade da máquina.
• Posicionamento CNC de 3 eixos:Servomotores nos eixos X, Y e Z são acionados por meio de um controlador CNC com tela sensível ao toque de 10 polegadas. A precisão de posicionamento é de ±0,02 mm. Os operadores programam formas de múltiplos raios, arcos e curvas compostas diretamente na interface ou importam dados via USB.
• Opções de impulso hidráulico:São oferecidas três configurações de estação hidráulica – 20 toneladas, 25 toneladas e 40 toneladas – selecionadas com base no material do perfil, espessura da parede e raio de curvatura necessário. A bomba hidráulica opera com ruído reduzido em comparação com unidades industriais padrão.
• Faixa de formato de dobra:A máquina produz formato C, formato U, formato S, círculo completo, elipse, combinações de vários raios e arcos personalizados. As correias de formação e os moldes de rolos podem ser personalizados para corresponder à seção transversal do perfil, proporcionando ótima qualidade de dobra.

Como funciona

Carregamento de perfil

Perfis de alumínio ou PVC são colocados na guia de alimentação e fixados com segurança para evitar escorregões ou torções durante o processo de dobra.

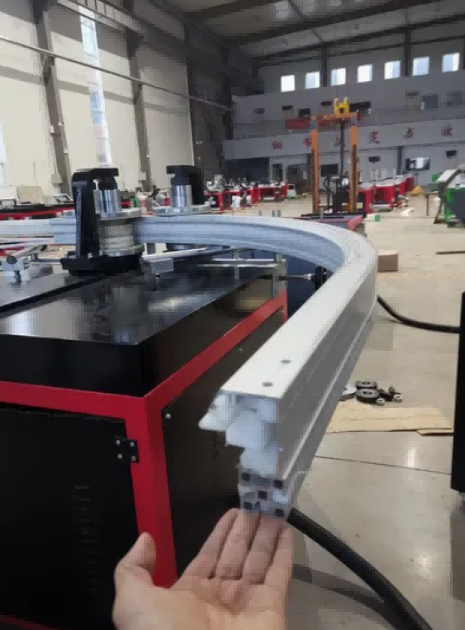

2. Dobra Sincronizada com 3 Rolos

A máquina usa três rolos de precisão:

Rolo superior – impulsiona o perfil para frente

Dois rolos laterais – movem-se ao longo de trajetórias controladas por CNC para aplicar pressão uniforme

Este movimento sincronizado garante a formação consistente do arco sem danos ou deformações na superfície.

3. Precisão servo-acionada

Os servomotores controlam o posicionamento dos rolos em tempo real, fornecendo feedback preciso e desempenho de dobra repetível. O sistema CNC compensa automaticamente o retorno elástico do material.

4. Programação Multi-Raio

Os operadores podem programar múltiplos raios de curvatura, segmentos de arco e círculos completos diretamente a partir de desenhos CAD. A máquina executa curvas complexas sem intervenção manual.

5. Produção Contínua

Uma vez definido o programa, a máquina repete o ciclo de dobra com alta consistência, tornando-a adequada tanto para produção em massa quanto para projetos arquitetônicos personalizados.

Fluxo do Processo:

Carregamento de perfil → Entrada do programa CNC → Sincronização de 3 rolos → Posicionamento servo → Dobra multiraio → Perfil curvo finalizado

Componentes principais

Controlador CNC:Tela sensível ao toque de 10 polegadas com interface de usuário para programação de ângulos de curvatura, raios e sequências de múltiplos raios. A porta USB suporta importação e exportação de programas. O controlador gerencia o movimento do eixo, a pressão hidráulica e o tempo do ciclo.

Estação Hidráulica:Disponível em configurações de 20 toneladas, 25 toneladas e 40 toneladas. Usa uma bomba de óleo importada selecionada para saída de pressão estável e operação silenciosa. O circuito hidráulico inclui uma válvula limitadora de pressão e um filtro.

Moldes de rolo:Fabricado em aço temperado com revestimento PU opcional. O revestimento ajuda a evitar arranhões ou marcas em superfícies de perfis revestidas, anodizadas ou pintadas. Os conjuntos de moldes são intercambiáveis ​​para diferentes seções transversais de perfis.

Transmissão:Os trilhos de guia linear Taiwan HIWIN transportam os eixos móveis. Caixas de engrenagens de precisão e servomotores fornecem precisão de posicionamento para os movimentos X, Y e Z.

Aplicativos

• Dobra do perfil da parede cortina

  Molduras Curvas de Fachada Arquitetônica

  Janelas em arco e perfis de portas

  Dobra de janela e moldura de porta em PVC

  Revestimento de alumínio e dobra de acabamento

  Perfis decorativos para interiores




Fabricante e garantia

Shandong Lebulang Precision Machinery Co., Ltd., operando como Lebulang Machine, fabrica equipamentos de processamento de alumínio e PVC em sua fábrica em Jinan, China, desde 1996.Máquina curvadora de perfil CNC de alumínio e PVCé fornecido direto da fábrica com certificação CE e ISO. Uma garantia de um ano cobre a estrutura principal. Suporte técnico remoto, vídeos de instalação e manual em inglês são fornecidos sem custo adicional. A instalação e o treinamento no local podem ser organizados separadamente. Peças sobressalentes, como moldes de rolos, correias formadoras e vedações hidráulicas, são estocadas. A cor, a marca e a embalagem da máquina podem ser personalizadas sob acordos OEM e ODM.

Perguntas frequentes

1. Você é uma fábrica ou uma empresa comercial?

Somos um fabricante com instalações de produção próprias em Jinan, China, em operação desde 1996.

2. Quanto tempo dura a garantia do equipamento?

Um ano na estrutura principal, excluindo peças de desgaste normal, como moldes de rolos e correias formadoras.

3. Como prestar serviço pós-venda?

São fornecidas orientação remota por vídeo, suporte técnico online e substituição gratuita de peças defeituosas dentro do período de garantia. Instalação, comissionamento e treinamento no local podem ser organizados por um custo adicional.

4. Quanto tempo é o prazo de entrega?

As máquinas padrão são enviadas dentro de 10 a 20 dias úteis após o recebimento do pagamento do depósito.

5. Que outras máquinas você vende?

Máquinas de corte de alumínio, máquinas de crimpagem de cantos de alumínio, máquinas de solda de PVC, furadeiras e fresadoras CNC e linhas completas de produção de portas e janelas.

6. A máquina pode dobrar perfis de ruptura térmica?

Sim. Com as correias de formação e moldes de rolos apropriados, a máquina pode dobrar perfis de alumínio com ruptura térmica, mantendo a integridade da tira de isolamento.
