Centro de usinagem de pórtico de 5 eixos de alta rigidez para perfis de parede cortina

Nosso centro de usinagem de pórtico de 5 eixos de alta rigidez foi construído especificamente para a indústria de fachadas e fachadas arquitetônicas. Ela se destaca na usinagem de perfis de alumínio de grande formato, painéis de parede cortina unificados e geometrias complexas com precisão de posicionamento de ±0,05mm. Projetado para fresamento, furação, rosqueamento e corte em alta velocidade, ele melhora significativamente a eficiência de fabricação e garante qualidade de superfície superior. Certificado CE com suporte pós-venda abrangente.

Principais recursos

• Usinagem Simultânea de 5 Eixos – Ideal para geometrias complexas de fachadas e contornos 3D.

  Estrutura de pórtico para serviços pesados ​​– Alta rigidez e excelente amortecimento de vibrações para precisão de longo prazo.

  Área de usinagem de grande formato – Suporta painéis de parede cortina de grandes dimensões, montantes e travessas.

  Fuso de alta velocidade – Otimizado para usinagem de perfis de alumínio e aço.

  Trocador Automático de Ferramentas (ATC) – Reduz o tempo de inatividade e melhora a produtividade.

  Sistema CNC de fácil utilização – Compatível com software CAD/CAM convencional.

  Configuração personalizável – soluções OEM/ODM disponíveis para empreiteiros globais.




Especificações Técnicas

Como funciona

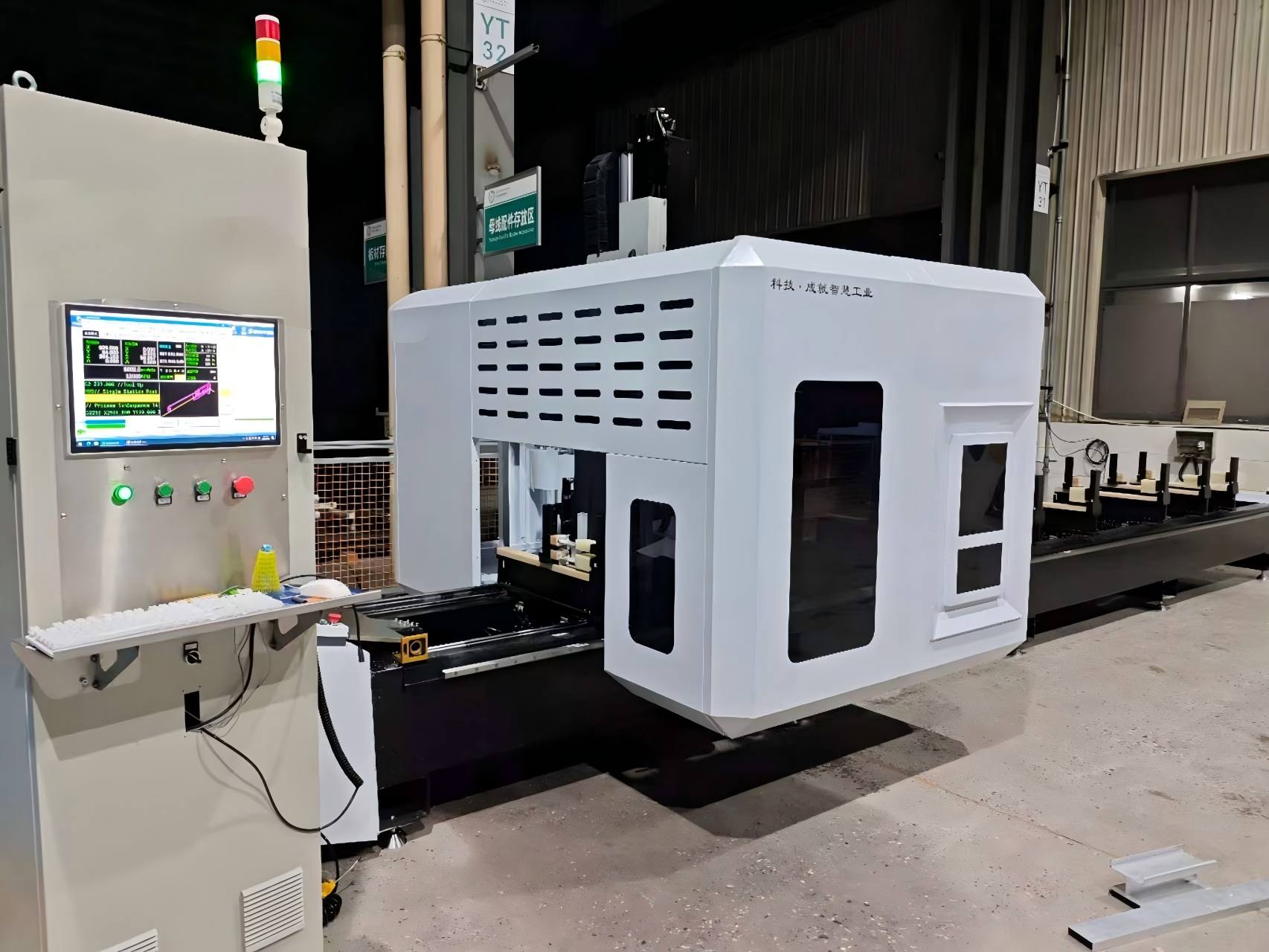

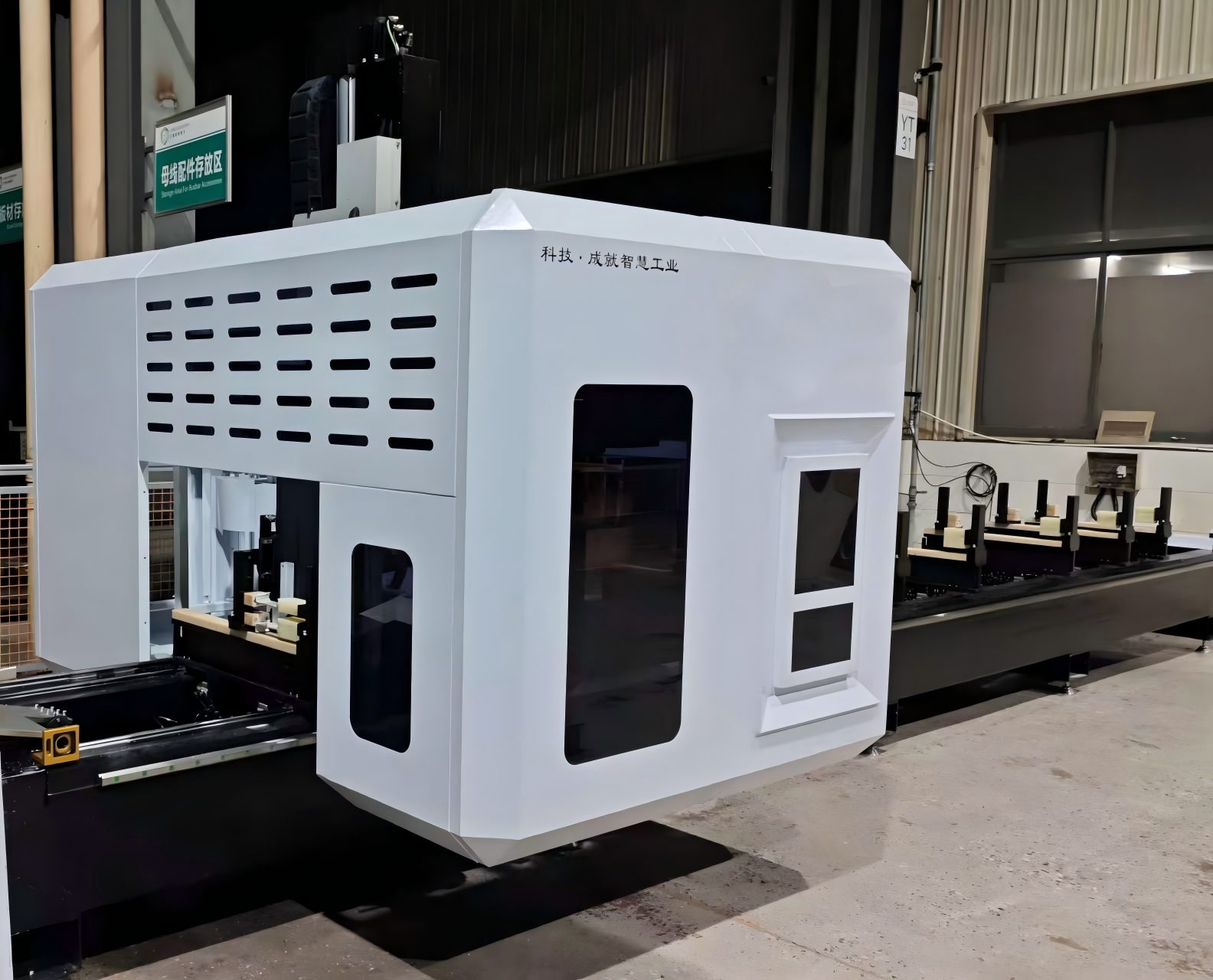

OCentro de usinagem de pórtico de 5 eixos para parede cortinaopera com um pórtico móvel sobre uma mesa de trabalho fixa. O operador coloca a extrusão de alumínio sobre a mesa e aciona a fixação pneumática ou hidráulica. Um programa de código G pré-escrito é carregado através do controle Siemens ou OSAI. O pórtico se move ao longo do eixo X até a primeira posição de usinagem e o cabeçote de 5 eixos entrega o fuso no ângulo necessário. O RTCP compensa automaticamente os desvios do comprimento da ferramenta durante os movimentos rotativos, para que a ponta da ferramenta siga o caminho programado com precisão. Operações como furar, fresar, rosquear e serrar são realizadas em múltiplas faces sem desapertar o perfil. Quando uma sequência de usinagem termina em uma zona, o pórtico se desloca para a próxima, ou a máquina entra no modo pêndulo, permitindo ao operador descarregar uma peça acabada e carregar uma nova enquanto a usinagem continua no acessório adjacente. Os cavacos são removidos por um transportador integrado.

Escopo principal da aplicação

Aplicações típicas paraCentro de usinagem de pórtico de 5 eixos para parede cortinaincluem:

1. Estruturas de parede cortina de alumínio unitizadas para edifícios altos
2. Extrusões de fachada de vidro com moldura oculta e exposta
3. Juntas de canto de parede cortina e perfis de fachada com formato especial
4. Marquise, clarabóia e grandes janelas e perfis de portas em alumínio
5. Suportes de alumínio para parede cortina de vidro com suporte pontual
6. Fachada industrial de alumínio e perfis decorativos de parede de aço
7. Perfis de alumínio leve aeroespacial (compatíveis com vários setores)

Matérias-primas adequadas: liga de alumínio 6063, extrusões ocas, alumínio sólido, aço de parede fina, perfis arquitetônicos de PVC.

Perguntas frequentes

1. Que materiais esta máquina pode processar?

Ele é otimizado para perfis de parede cortina de alumínio e também suporta materiais de fachada de aço e compósitos.

2. Esta máquina é adequada para paredes cortina unificadas?

Sim. O grande vão do pórtico e a capacidade de 5 eixos o tornam ideal para sistemas de fachada unitizados e modulares.

3. A área de usinagem pode ser personalizada?

Absolutamente. O deslocamento X / Y / Z e a largura do pórtico podem ser personalizados de acordo com os requisitos do projeto.

4. Quais sistemas de controle são suportados?

As opções padrão incluem Siemens, Fanuc e OSAI, todas compatíveis com software CAD/CAM convencional.

5. A máquina suporta linhas de produção automáticas?

Sim. Pode ser integrado a sistemas automáticos de carga e descarga para produção contínua.
