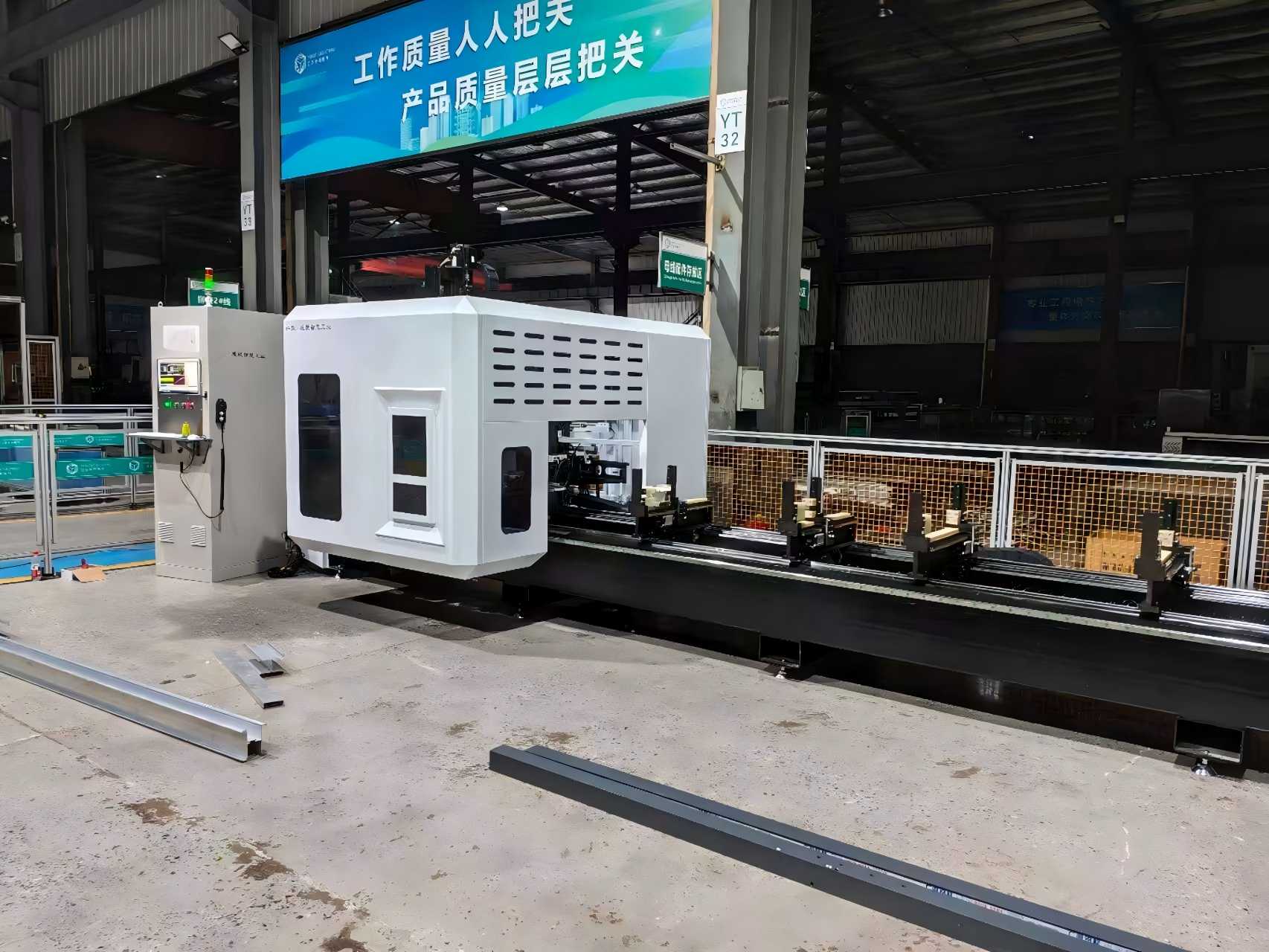

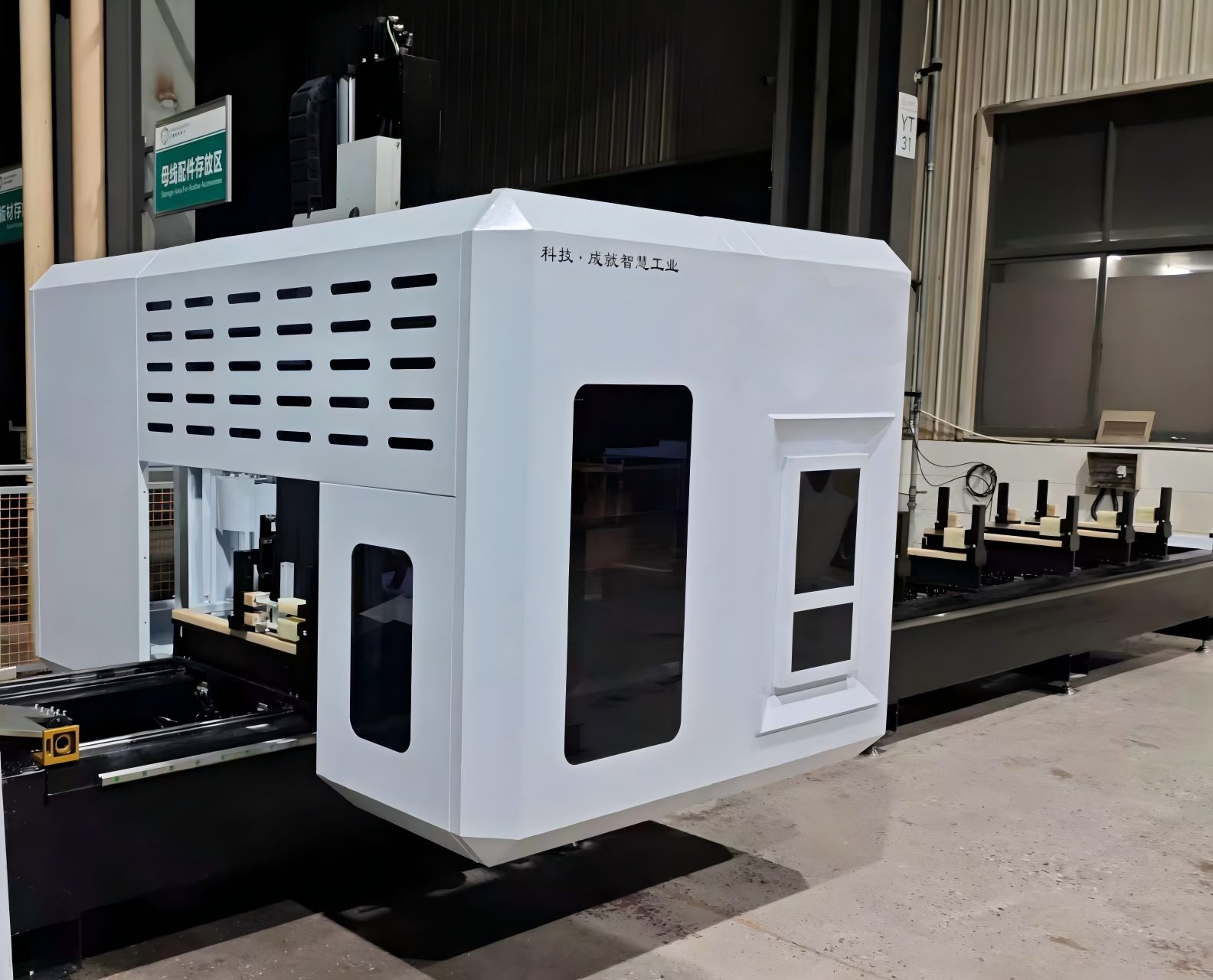

Centro de usinagem de pórtico de 5 eixos de alta velocidade para fabricação de parede cortina

Nosso centro de usinagem de pórtico de 5 eixos de alta rigidez foi construído especificamente para a indústria de fachadas e fachadas arquitetônicas. Ela se destaca na usinagem de perfis de alumínio de grande formato, painéis de parede cortina unificados e geometrias complexas com precisão de posicionamento de ±0,05mm. Projetado para fresamento, furação, rosqueamento e corte em alta velocidade, ele melhora significativamente a eficiência de fabricação e garante qualidade de superfície superior. Certificado CE com suporte pós-venda abrangente.

Principais recursos

• Usinagem Simultânea de 5 Eixos – Ideal para geometrias complexas de fachadas e contornos 3D.

  Estrutura de pórtico para serviços pesados ​​– Alta rigidez e excelente amortecimento de vibrações para precisão de longo prazo.

  Área de usinagem de grande formato – Suporta painéis de parede cortina de grandes dimensões, montantes e travessas.

  Fuso de alta velocidade – Otimizado para usinagem de perfis de alumínio e aço.

  Trocador Automático de Ferramentas (ATC) – Reduz o tempo de inatividade e melhora a produtividade.

  Sistema CNC de fácil utilização – Compatível com software CAD/CAM convencional.

  Configuração personalizável – soluções OEM/ODM disponíveis para empreiteiros globais.




Especificações Técnicas

Como funciona

Entrada CAD/CAM

O painel de parede cortina ou perfil de alumínio é primeiro modelado em CAD (LogiKal, SchüCal, SolidWorks, etc.).

O software CAM converte o modelo 3D em percursos de ferramenta e código G, incluindo ângulos de corte, taxas de avanço, velocidade do fuso e sequência de troca de ferramenta.

2. Prenda a peça de trabalho

Perfis longos de parede cortina de alumínio/aço ou grandes painéis de fachada são fixados na base da máquina usando grampos móveis controlados por CNC.

Os grampos se posicionam automaticamente para evitar colisões e segurar a peça sem deformação.

3. A estrutura do pórtico se move em X/Y

A máquina utiliza um pórtico tipo ponte:

Eixo X = o pórtico se move ao longo do comprimento do perfil/painel

Eixo Y = o cabeçote de usinagem se move ao longo da largura

Eixo Z = o fuso se move para cima/para baixo

Isto proporciona uma área de trabalho ampla e aberta para peças de parede cortina de grandes dimensões.

4. Dois eixos rotativos inclinam o fuso

Além de X/Y/Z, a máquina possui:

Eixo A = inclinação em torno de X

Eixo C = girar em torno de Z

(ou B/C dependendo do design da cabeça)

Assim, o fuso pode cortar esquadrias compostas, furos de drenagem angulares, contornos de fachadas 3D e recursos laterais sem desapertar a peça.

5. Corte simultâneo de 5 eixos

O controlador CNC aciona eixos lineares + rotativos juntos.

A ferramenta permanece no melhor ângulo em relação à superfície → acabamento mais liso, menos trepidação, sem refixação.

Operações típicas em uma configuração:

Fresamento final

Perfuração / rosqueamento

Ranhura

Corte de esquadria

Corte de lâmina de serra

Fresamento de contorno 3D para fachadas complexas

6. Troca automática de ferramenta

As ferramentas são armazenadas em um magazine (brocas, fresas de topo, machos, lâminas de serra).

O ATC troca de ferramentas automaticamente durante o programa, para que um perfil de parede cortina possa ser totalmente usinado sem intervenção do operador.

7. Verificação e saída em processo

Sondas/codificadores verificam a posição e a condição da ferramenta.

O CNC compensa os desvios em tempo real.

Resultado: um montante de parede cortina, painel de popa ou painel de fachada acabado com furos precisos, ranhuras e ângulos complexos - pronto para montagem.

Escopo principal da aplicação

Aplicações típicas paraCentro de usinagem de pórtico de 5 eixos para parede cortinaincluem:

1. Estruturas de parede cortina de alumínio unitizadas para edifícios altos
2. Extrusões de fachada de vidro com moldura oculta e exposta
3. Juntas de canto de parede cortina e perfis de fachada com formato especial
4. Marquise, clarabóia e grandes janelas e perfis de portas em alumínio
5. Suportes de alumínio para parede cortina de vidro com suporte pontual
6. Fachada industrial de alumínio e perfis decorativos de parede de aço
7. Perfis de alumínio leve aeroespacial (compatíveis com vários setores)

Matérias-primas adequadas: liga de alumínio 6063, extrusões ocas, alumínio sólido, aço de parede fina, perfis arquitetônicos de PVC.

Cenários de aplicação

Produção unificada de parede cortina

Painéis de fachada arquitetônica

Mullions e travessas de alumínio

Geometria Complexa da Parede Cortina

Usinagem de ranhuras em paredes de cortina de vidro

Quadros estruturais de parede de cortina de aço
