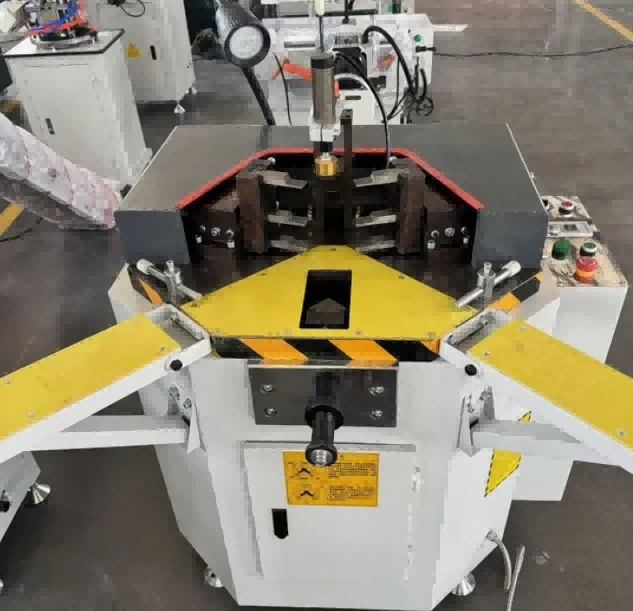

Máquina combinadora de canto de alumínio de alta resistência de 140 mm

• Parâmetros de combinação ajustáveis:A combinação de pressão, curso da ferramenta e posição de trabalho pode ser definida para corresponder à seção transversal do perfil. Isso permite queMáquina combinadora de canto de perfil de alumínio de 140 mmpara trabalhar com vários perfis de alumínio e com ruptura térmica na faixa de largura de 140 mm sem grandes trocas.
• Estrutura de aço soldada:A estrutura principal é fabricada em chapa de aço espessada e soldada em uma única unidade. Esta construção resiste à vibração e às forças de reação geradas durante o ciclo de colheita, de modo que a máquina mantém o alinhamento durante operações prolongadas e operação 24 horas por dia.

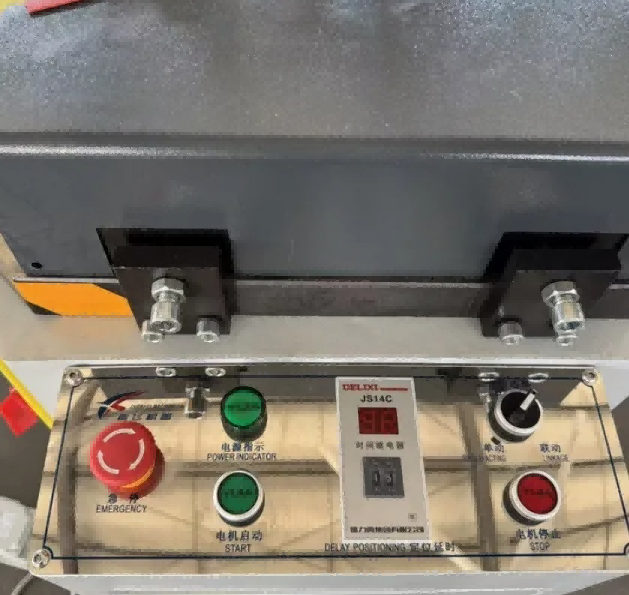

• Segurança e controles do operador:Um sistema de proteção com intertravamento anti-má operação evita que o ciclo combinador seja iniciado enquanto as mãos do operador estiverem na zona de trabalho. A sequência pneumática de fixação e combinação é controlada por botões, sem necessidade de programação. A maioria dos novos operadores pode aprender a rotina de carregamento e início do ciclo após uma breve demonstração.



Principais recursos

Grande capacidade de 140 mm – Lida com perfis de alumínio mais largos e mais grossos, além das máquinas padrão de 120 mm.

Alta força de crimpagem (48 kN) – A energia hidráulica garante juntas de canto firmes e permanentes, sem folgas.

Sistema de posicionamento de precisão – Blocos de localização endurecidos garantem repetibilidade de ±0,1 mm para cantos perfeitos de 90°.

Estrutura Reforçada – A estrutura de aço soldado com alívio de tensão minimiza a deflexão e prolonga a vida útil da máquina.

Fixação Pneumática – Grampos seguros e de ação rápida seguram os perfis firmemente durante a crimpagem.

Profundidade de crimpagem ajustável – Adapta-se facilmente a diferentes geometrias de perfil e designs de chave de canto.

IHM de fácil utilização – Botão intuitivo ou interface PLC reduz o tempo de treinamento e a fadiga do operador.

Conformidade de segurança CE – Proteção total, operação com duas mãos e intertravamentos de segurança protegem os operadores.

:Como funciona

Carregar perfil e chave de canto – Coloque o perfil e a chave de canto no bloco de localização endurecido.

Fixação Pneumática – Grampos de ação rápida fixam o perfil firmemente no lugar.

Crimpagem Hidráulica – A cabeça de crimpagem de alta pressão trava o canto com força de 48 kN.

Formação de precisão – Os cantos do perfil são formados em um ângulo perfeito de 90°, sem lacunas.

Liberação Automática – As braçadeiras são liberadas e o perfil acabado está pronto para remoção.

.

Aplicativos

Amplamente utilizado nas indústrias de fabricação de alumínio:

Perfis de portas e janelas de alumínio

Sistemas de parede cortina e fachada

Perfis de marquise e jardim de inverno

Esquadrias industriais de alumínio

Perfis de alumínio para móveis

Molduras de exibição e vitrine

Perguntas frequentes

Quais perfis esta máquina pode crimpar?

R: Ele é projetado para perfis de janelas, portas e paredes de cortina de alumínio de até 140 × 140 mm. Modelos personalizados estão disponíveis para perfis maiores.

Q2: A força de crimpagem é ajustável?

R: Sim. O sistema hidráulico permite o ajuste da força de crimpagem para corresponder a diferentes espessuras de perfil e tipos de chavetas de canto.

Q3: Suporta ângulos diferentes de 90°?

R: Os modelos padrão são fixados em 90°. Modelos personalizados com ângulos ajustáveis ​​(por exemplo, 45°) estão disponíveis mediante solicitação.

Q4: Qual é a precisão típica de crimpagem?

R: A precisão de posicionamento é de ±0,1 mm, garantindo juntas de canto consistentes e de alta qualidade.
