Serra de esquadria composta CNC de 5 eixos de nível industrial

Características e benefícios da estrutura do gabinete de alumínio de 22,5°--135°

1. Sistema de controle inteligente CNC de 5 eixos

• Equipado com controlador CNC industrial eservomotores sem escovapara todos os 5 eixos, garantindo movimentos suaves, precisos e repetíveis.
• Tela sensível ao toque de 15 polegadascom interface amigável: Programe ângulos, comprimentos e modos de corte em minutos; suporta transferência de dados USB/LAN.
• Integradocompensação automáticaerros de comprimento e ângulo, eliminando ajustes manuais e reduzindo o desperdício de material.

2. Versatilidade de ângulo incomparável (22,5°--135°)

• Rotação horizontal: 22,5° (para fora) a 135° (para dentro) para combinações ilimitadas de ângulos de esquadria.
• Inclinação vertical: 45°--90° para cortes chanfrados, permitindo cortes complexos em ângulos compostos 2D em uma única passagem.
• Perfeito paracantos de moldura de gabinete de alumínio, esquadrias de moldura de porta e perfis arquitetônicos personalizados.

3. Corte de alta eficiência com cabeça dupla

• Duas cabeças de corte independentes (fixa à esquerda, motorizada à direita) comoperação síncrona ou individual.
• Comprimento máximo de corte:6.000 mm; lida com grandes perfis de alumínio para molduras de armários e paredes cortina.
• Ciclo de corte ascendentecom avanço radial: Combina movimentos giratórios e lineares para máxima capacidade de corte.

Principais recursos

O controle completo sobre a rotação, inclinação e posicionamento do perfil da cabeça da serra elimina ajustes manuais, garantindo precisão consistente em ângulos complexos.

Precisão de corte incomparável

Alcança precisão posicional de ±0,1 mm, proporcionando cortes perfeitos em esquadria, chanfro e compostos para projetos arquitetônicos de alta qualidade.

Interface CNC Inteligente

Um sistema de controle com tela sensível ao toque centrado no usuário simplifica a programação, armazena padrões de corte e reduz o tempo de treinamento do operador.

Acabamento de superfície superior

Lâminas com ponta de metal duro de alta velocidade combinadas com construção com amortecimento de vibrações produzem cortes limpos e sem rebarbas que não requerem processamento secundário.

Fixação Pneumática Robusta

A fixação multiponto fixa os perfis firmemente durante o corte, minimizando a vibração e maximizando a segurança.

Construção Industrial Reforçada

Uma estrutura de aço reforçada e um revestimento anticorrosivo garantem estabilidade a longo prazo, mesmo em ambientes de produção de alto volume.

Otimizado para eficiência

Fluxos de trabalho automatizados e ciclos de corte rápidos aumentam significativamente a produção diária e reduzem o desperdício de material.



Estrutura do gabinete de alumínio de 22,5°--135°

Serra de esquadria composta CNC de 5 eixos 22,5°--135° Parâmetros técnicos da estrutura do gabinete de alumínio

• ☆ Tensão de alimentação: 380V±10% 50Hz±2% sistema trifásico de quatro fios
• ☆ potência do motor de serra: 3 kW 2800 rpm
• ☆ Pressão de trabalho: 0,6 ~ 0,8 MPa
• ☆ Especificações da lâmina de serra: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Ângulo da lâmina de serra: ângulo arbitrário de 45 ° ~ 90 °
• ☆ Ângulo de rotação da mesa: ângulo arbitrário de 45 ° ~ 135 °
• ☆ Faixa de seção de corte: 200 mm × 200 mm (ângulo de corte a 90 °, largura × altura, consulte a faixa de seção de corte)
• ☆ Comprimento de corte: 700 mm ~ 5000 mm (90 °)
• ☆ Taxa de alimentação da lâmina: 0~3m/min
• ☆ Rugosidade da superfície de corte: ≤ Ra12,5μm

Perguntas frequentes

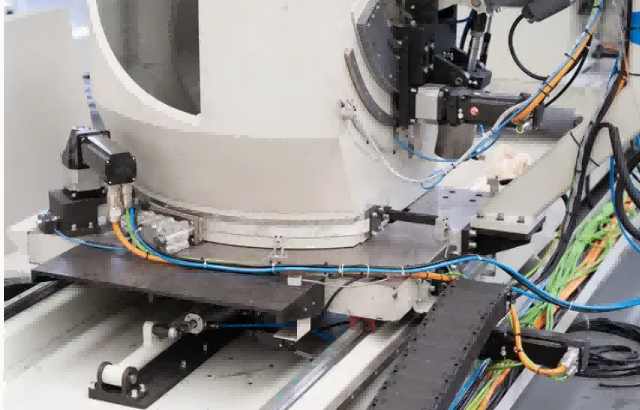

Servocontrole CNC de 5 eixos

O controle totalmente automatizado da rotação, inclinação e posicionamento do perfil da cabeça da serra garante corte preciso em ângulo composto sem ajuste manual.

Desempenho de corte de alta precisão

Oferece precisão de ±0,1 mm com cortes limpos e sem rebarbas, ideal para fabricação de perfis de alumínio e UPVC de alta qualidade.

Corte Composto de Esquadria e Bisel

Suporta combinações complexas de ângulos, incluindo cortes em esquadria, chanfro e compostos, para paredes cortina e perfis arquitetônicos.

Sistema pneumático de fixação de perfis

A fixação multiponto garante uma fixação estável e segura durante o corte, minimizando a vibração e melhorando a segurança.

Estrutura da máquina de nível industrial

A estrutura de aço resistente com revestimento anticorrosivo proporciona estabilidade e durabilidade a longo prazo em ambientes de oficina exigentes.

Interface CNC amigável

O controle intuitivo por tela sensível ao toque com programas de corte predefinidos simplifica a operação e reduz o tempo de treinamento.

Eficiência de corte em alta velocidade

O fuso e o sistema servo otimizados permitem ciclos de corte rápidos, aumentando a produção diária para fabricantes de janelas e portas.

Sistema de proteção de segurança

Equipado com proteções de segurança, parada de emergência e alarme automático de falha para garantir a segurança do operador
