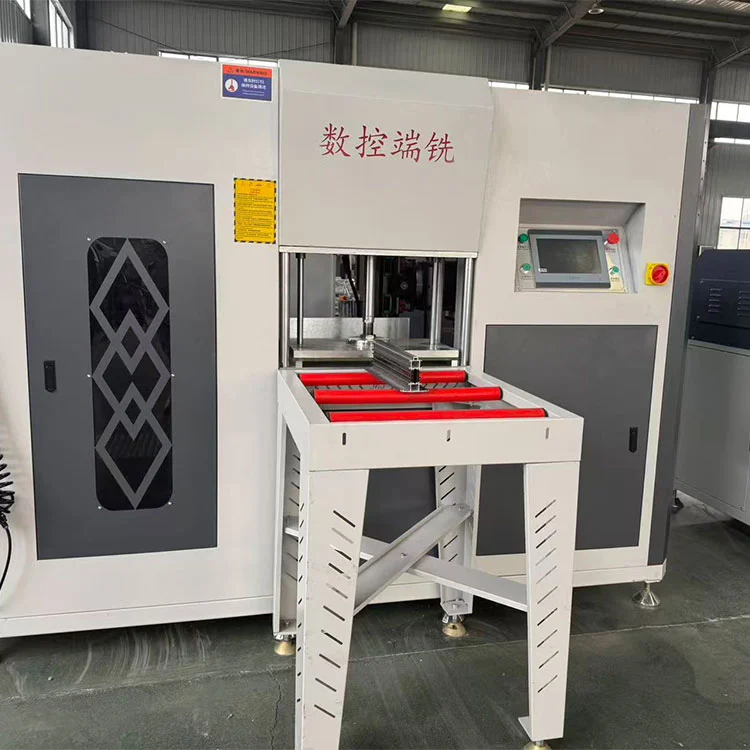

Fresa de extremidade multiângulo 3+2 para montante de alumínio de formato especial
A fresadora CNC multiângulo de 3+2 eixos foi projetada para montantes, travessas e perfis de estrutura de alumínio complexos e não padronizados - especialmente seções de ruptura térmica, janelas de sistema e seções de alumínio de parede cortina. Combinando 3 servo-eixos lineares (X/Y/Z) + 2 eixos rotativos (inclinação do fuso + rotação), a fresadora de topo multiângulo 3+2 para montante de alumínio de formato especial oferece um verdadeiro multiângulo (45° a +45°), fresamento de configuração única para formatos especiais que as máquinas 3+1 padrão não conseguem suportar. A marca Lebulang Lebulang é um fabricante de máquinas na China. Linha de produção de alumínio com ruptura térmica de Miller com corte duplo de eixo 4+2
Esta fresadora de extremidade multiângulo 3+2 para montante de alumínio de formato especial é construída pela Lebulang Machine, um fabricante com sede na China com quase 30 anos de experiência em fábrica em equipamentos de processamento de janelas e portas. Ele foi projetado especificamente para montantes e travessas de alumínio irregulares, curvos e multiangulares encontrados em sistemas de ruptura térmica, janelas de sistema e fachadas de parede cortina. A máquina combina três eixos lineares servo-acionados com dois eixos rotativos, permitindo que o fuso incline ±45° e gire entre 0° e 90°. Extremidades angulares, entalhes, encaixes e ranhuras podem ser concluídos em uma única fixação, eliminando a refixação manual e reduzindo o tempo de troca.

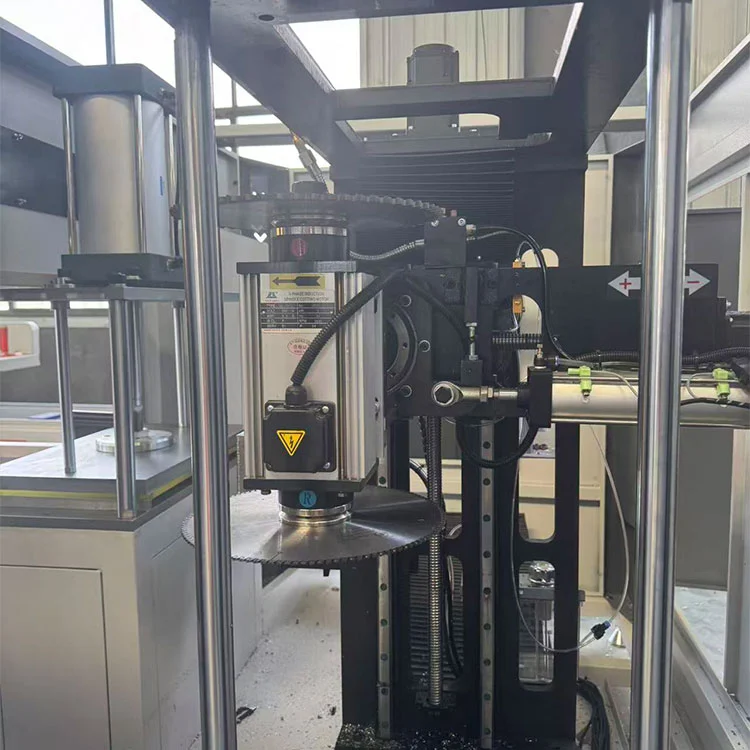

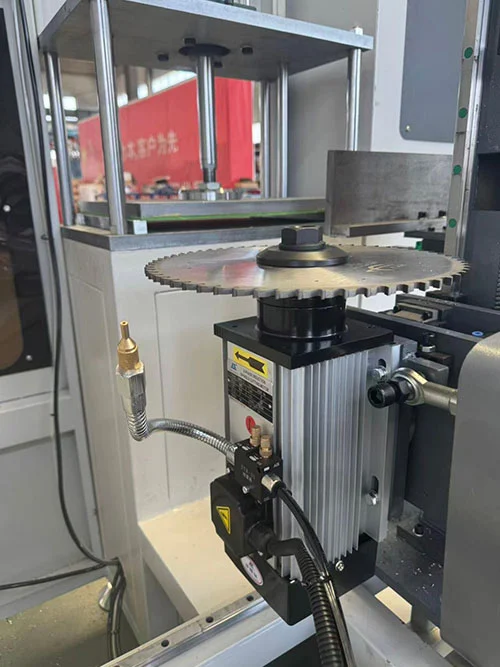

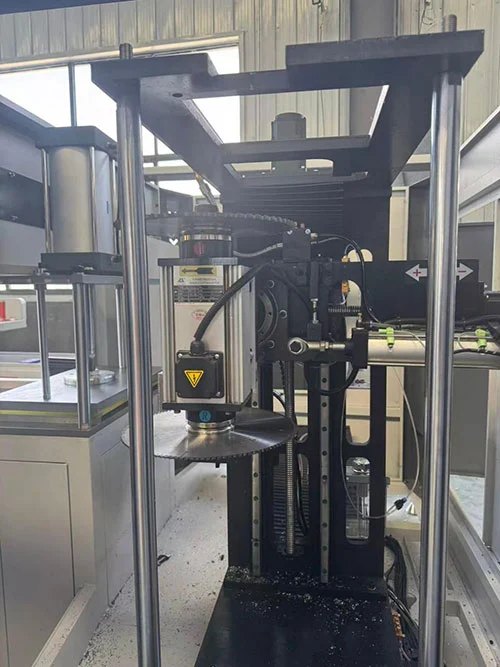

Um fuso de alto torque de 4 kW operando a 2.800 rpm aceita fresas diamantadas de φ250 a φ300 mm. A estrutura de ferro fundido e o sistema de guia linear mantêm a repetibilidade dentro de ±0,02 mm durante a execução de lotes. A mesa de trabalho acomoda de quatro a seis perfis por ciclo e o controlador CNC armazena mais de 100 programas predefinidos, permitindo a troca rápida entre diferentes perfis de formatos especiais. A operação é realizada por meio de uma tela sensível ao toque de 10 polegadas com programação visual, mantendo os requisitos de treinamento mínimos. Uma proteção de segurança totalmente fechada, um sistema de lubrificação automática e braçadeiras pneumáticas protegidas por borracha contribuem para uma operação diária segura e de baixa manutenção.
Certificado CE e ISO. Configurações OEM e personalizadas são suportadas. O fabricante fornece esta máquina direto da fábrica, com ênfase na facilidade de manutenção e fornece orientação de instalação remota sem custo adicional.
Fresa de extremidade multiângulo 3+2 para montante de alumínio de formato especial
- • Sistema CNC multiângulo de 3+2 eixos3 eixos servo lineares para posicionamento preciso;2 eixos rotativoshabilitar±45° de inclinação do fuso + rotação de 0°/90°. Processoextremidades angulares, entalhes, encaixes e ranhurasem uma passagem --- sem reaperto manual.
- • Formato Especial Alumínio OtimizadoProjetado paramontantes irregulares, curvos e multiangulares(ruptura térmica, janelas de sistema, paredes cortina). Elimina a necessidade de ferramentas de corte personalizadas; reduz o tempo de configuração em 60%.
- • Construção de alta precisão e serviço pesadoFuso de alto torque de 4kW (2800 rpm) com fresas diamantadas;estrutura em ferro fundido + guias linearesgarantirPrecisão de ±0,02 mmmesmo na produção em lote.

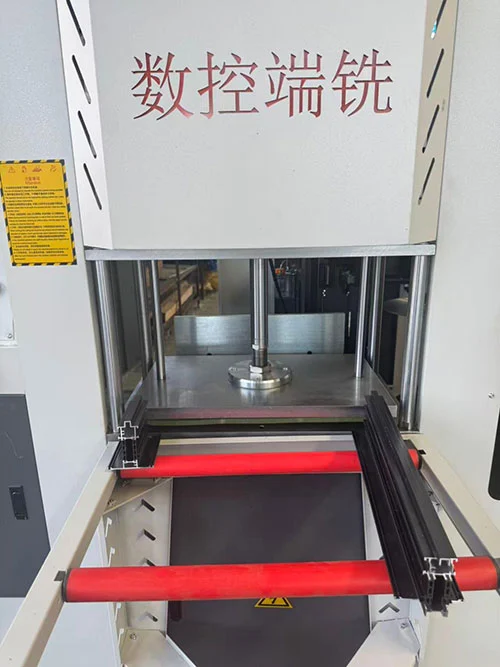

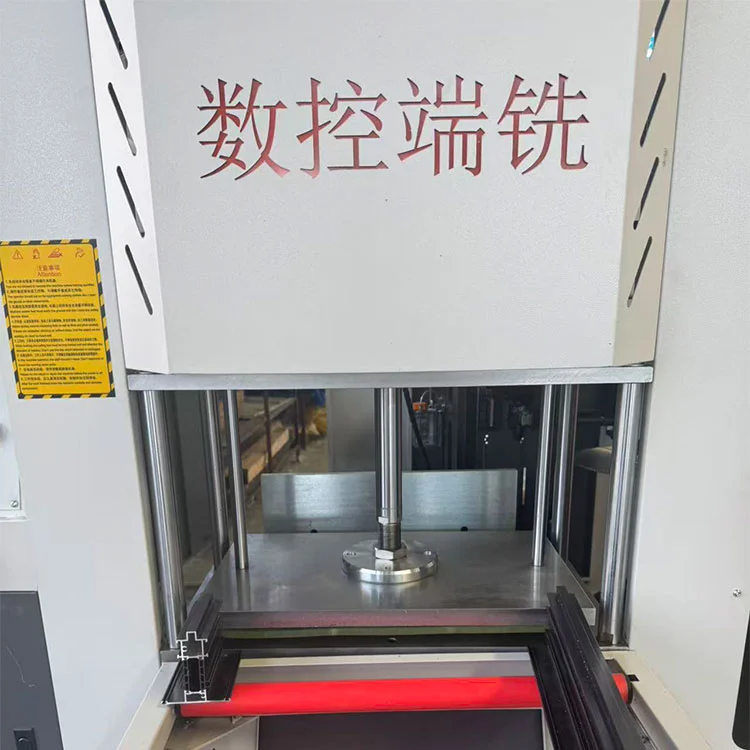

- • Processamento e eficiência em loteAmpla mesa de trabalho suporta4-6 perfispor ciclo;controle servo completo + armazenamento de programa predefinido (100+)permite a troca rápida entre diferentes formatos especiais.

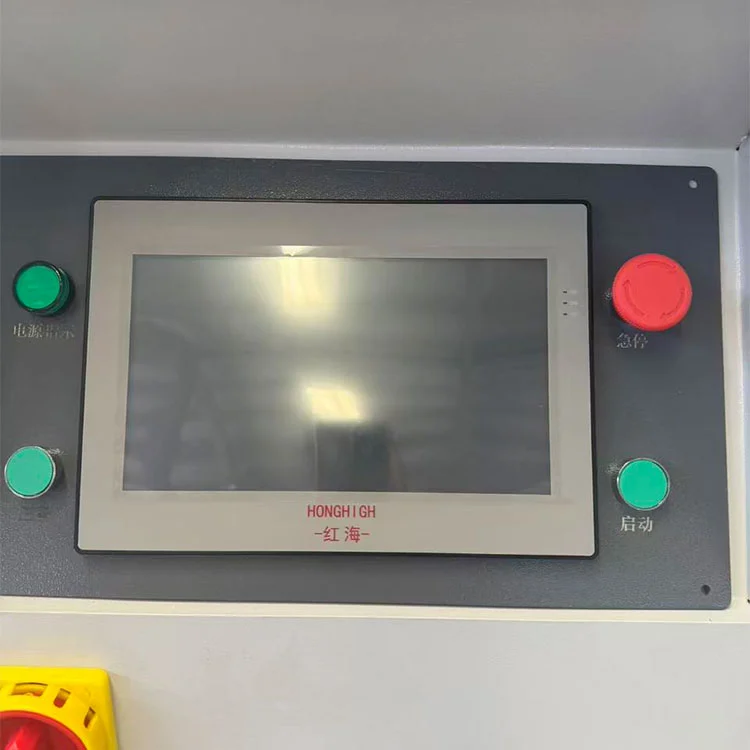

- • Operação amigávelCNC com tela sensível ao toque de 10 polegadas (Delta/ESTUN); Interface inglês/chinês;código G simples ou programação visual--- treinamento mínimo necessário.
- • Seguro e de baixa manutençãoGuarda de segurança totalmente fechada; lubrificação automática; pinças pneumáticas com proteção de borracha evitam a deformação do perfil.
Aplicações
- Mullions/travessas de alumínio com ruptura térmica em formato especial
- Janela e porta do sistemaperfis de moldura / faixa angulares
- Parede cortina de alumíniofresamento de topo complexo e chanfro
- Perfis de fachada de alta qualidade comjuntas multiangulares
Especificações Técnicas
- Fonte de alimentação: 380V/50Hz/3Ph (personalizável)
- Potência total: 5,5 kW (fuso 4 kW + servo drives)
- Velocidade do fuso: 2800 rpm
- Diâmetro da fresa: φ250--φ300mm (diamante)
- Pressão de ar de trabalho: 0,5--0,8MPa
- Profundidade máxima de fresagem: 100 mm (0°), 70 mm (45°)
- Tamanho máximo do perfil: W≤150mm × H≤200mm
- Dimensão da máquina: 2100×1100×1600mm
- Peso: ≈650kg
- Certificação: CE/ISO
- Fabricação e venda
Por que escolher esta fresadora de extremidade multiângulo 3+2?
- Versatilidade além de 3+1 máquinas: Alçasângulos especiais e formas complexasoutros não podem.
- Direto da fábrica da China: Preço competitivo,Garantia de 2 anos, entrega rápida.
- Suporte Técnico Completo: Treinamento on-line, guias de vídeo, fornecimento de peças de reposição.
Fresa de topo multiângulo 3+2 – A solução definitiva para processamento de montantes de alumínio em formatos especiais.
