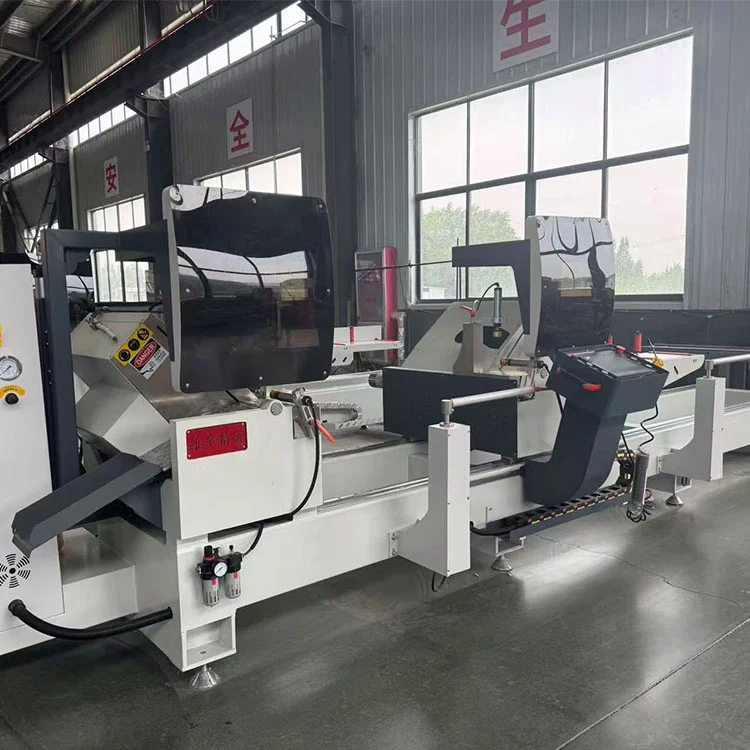

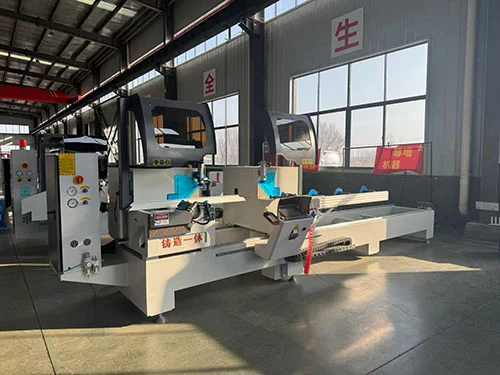

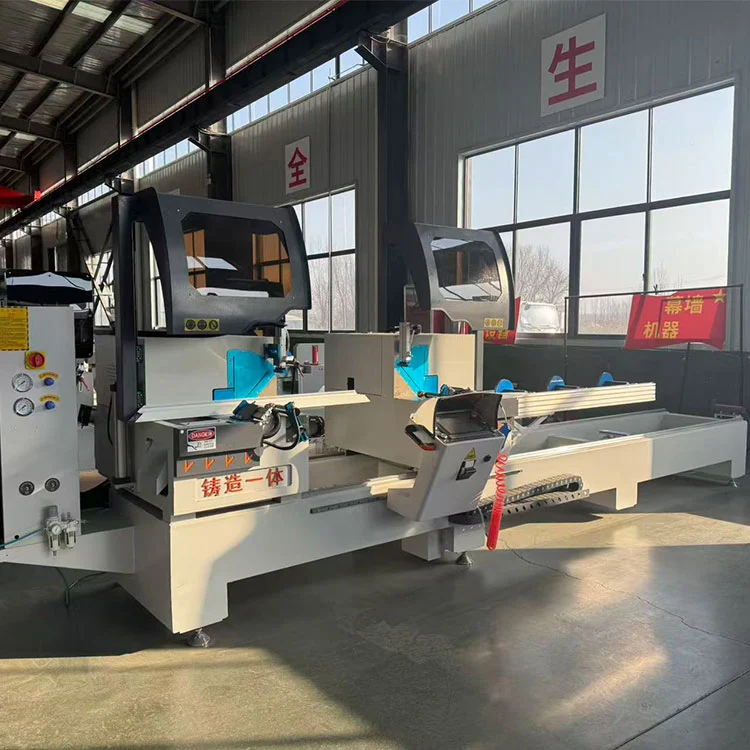

Máquina de corte semiautomática de perfil de alumínio com serra de esquadria de cabeça dupla

Shandong Lebulang Precision Machinery Co., Ltd., operando sob a marca Lebulang Machine, fabrica equipamentos de processamento de alumínio e PVC em sua fábrica em Jinan, China, desde 1996. Esta serra de esquadria semiautomática de cabeça dupla corta perfis de alumínio para janelas, portas, paredes de cortina e esquadrias industriais. Suporta perfis de até 350 mm de largura e 150 mm de altura, com ângulos de corte horizontais de 45° a 135° e ângulos verticais de 45° a 90°. Dois motores de 4 kW acionam as lâminas de serra a 2.800 rpm, e o cabeçote direito se move sobre guias lineares com transmissão de pinhão e cremalheira para posicionamento do comprimento. Um sistema CNC totalmente fechado de cinco eixos controla o posicionamento do ângulo e do comprimento, enquanto a taxa de avanço de corte é continuamente ajustável de 0 a 3 m/min.

Parâmetros Técnicos

Características

• Corte de perfil de grande seção:OMáquina de corte semiautomática de perfil de alumínio com serra de esquadria de cabeça duplafoi projetado para corte em ângulo composto bidimensional de grandes perfis de alumínio. Ele suporta larguras de até 350 mm e alturas de até 150 mm, cobrindo paredes cortina padrão e tamanhos de extrusão industrial.
• Sistema CNC totalmente fechado de cinco eixos:O posicionamento do ângulo e do comprimento é controlado por um sistema CNC de cinco eixos com feedback de circuito fechado. Isso mantém a tolerância do ângulo dentro de ±5′ e a tolerância do comprimento de repetição dentro de ±0,2 mm sob condições normais de operação.
• Transmissão da cabeça de serra móvel:A cabeça de corte direita se move sobre um par de guias lineares com acionamento por cremalheira e pinhão. Este arranjo suporta a rigidez necessária para um posicionamento preciso do comprimento em toda a capacidade de corte de 6.000 mm.
• Rolamentos de pivô de precisão:A rotação da cabeça da serra utiliza rolamentos de rolos cilíndricos cruzados, que proporcionam movimento angular estável e de baixo atrito. Este design contribui para um ajuste suave do ângulo e um travamento confiável na posição definida.
• Estrutura aprimorada do balancim:A lâmina da serra é montada em um balancim reforçado que oscila para cima a partir de baixo da mesa de trabalho. Esta configuração produz uma superfície de corte lisa e limpa no perfil e melhora a estabilidade geral do corte.
• Balanço da lâmina sob a mesa:A direção de alimentação da lâmina é por baixo da mesa de trabalho, o que ajuda a manter as mãos do operador afastadas da zona de corte durante o ciclo.
• Lubrificação e resfriamento integrados:Um dispositivo de lubrificação e resfriamento por névoa se move com a lâmina da serra, aplicando fluido de corte diretamente nos dentes da lâmina e na área de corte. Isto ajuda a prolongar a vida útil da lâmina e melhora a qualidade do corte em alumínio.

Como funciona

OMáquina de corte semiautomática de perfil de alumínio com serra de esquadria de cabeça duplaopera com o operador configurando os ângulos de corte horizontal e vertical desejados, bem como o comprimento de corte, no painel de controle CNC. A cabeça de corte direita move-se automaticamente ao longo da guia linear até à posição programada. Os perfis de alumínio são colocados nas mesas de suporte de rolos e fixados por pinças pneumáticas. Ambas as cabeças podem cortar simultaneamente ou de forma independente. Durante o ciclo de corte, as lâminas de serra oscilam para cima a partir de baixo da mesa de trabalho, cortando o perfil com uma taxa de avanço controlada entre 0 e 3 m/min. O sistema de lubrificação por névoa é ativado durante o corte. Após a retração das lâminas, os grampos são liberados e as peças cortadas são removidas. O sistema CNC de circuito fechado de cinco eixos monitora e ajusta a posição para manter a precisão no corte em lote.

Componentes principais

• Motores de serra (2 × 4 kW):Cada cabeça de corte é acionada por um motor de 4 kW girando a 2.800 rpm. A potência é adaptada ao diâmetro da lâmina e à capacidade da seção transversal de corte de 350 × 150 mm.
• Guia linear e pinhão e cremalheira:A cabeça direita móvel assenta sobre uma guia linear de precisão e é posicionada por um acionamento de pinhão e cremalheira. Esta transmissão proporciona a rigidez e a precisão necessárias para o posicionamento longitudinal sobre a base de 6.000 mm.
• Rolamentos de rolos cruzados:Usado no pivô da cabeça da serra para ajuste angular. Esses rolamentos proporcionam alta rigidez e rotação suave com folga mínima.
• Controlador CNC de cinco eixos:Gerencia os ângulos de corte horizontais e verticais, posicionamento de comprimento e taxa de avanço. O sistema de circuito fechado utiliza feedback dos codificadores para manter a precisão do posicionamento.
• Sistema de lubrificação por névoa:Um conjunto de bico que se move com a lâmina da serra, fornecendo fluido de corte atomizado para a zona de corte. Isso reduz o calor de fricção e ajuda a evitar a soldagem de cavacos de alumínio nos dentes da lâmina.
• Grampos pneumáticos:Mantenha o perfil na posição durante o corte. A pressão de fixação é ajustável através do regulador de ar.

Aplicações

OMáquina de corte semiautomática de perfil de alumínio com serra de esquadria de cabeça duplaé usado para cortar perfis de alumínio na produção de janelas e portas, fabricação de paredes cortina, fabricação de molduras de painéis solares e processamento industrial geral de alumínio. Ele lida com extrusões sólidas e ocas, perfis com ruptura térmica e seções leves de metais não ferrosos dentro da capacidade de corte especificada.

Fabricante e suporte

Shandong Lebulang Precision Machinery Co., Ltd., operando como Lebulang Machine, produz equipamentos de processamento de alumínio em sua fábrica em Jinan, China, desde 1996.Máquina de corte semiautomática de perfil de alumínio com serra de esquadria de cabeça duplaé fornecido direto da fábrica com certificação CE e ISO. Uma garantia de um ano cobre a estrutura principal. Suporte técnico remoto, vídeos de operação e um manual em inglês estão incluídos. As peças sobressalentes são armazenadas para envio. As opções de tensão, comprimento de corte e fixação podem ser personalizadas no momento do pedido.

Perguntas frequentes

Q1: Que tipos de perfis esta serra pode cortar?

R: Corta perfis de alumínio de até 350 mm de largura e 150 mm de altura, incluindo barras maciças, extrusões ocas e perfis com ruptura térmica. Também é adequado para metais leves não ferrosos e alguns perfis de PVC.

Q2: Pode cortar ângulos compostos?

R: Sim. A máquina realiza corte em ângulo composto bidimensional, com ângulo horizontal ajustável de 45° a 135° e ângulo vertical de 45° a 90°.

Q3: Qual é a precisão de corte?

A: A tolerância do comprimento de localização repetida é de ±0,2 mm e a tolerância do ângulo de corte é de ±5′ sob condições operacionais padrão com lâminas com manutenção adequada.

Q4: O posicionamento correto da cabeça é automático?

R: Sim. A cabeça direita move-se automaticamente ao longo da guia linear até à posição programada através do sistema CNC de cinco eixos. O operador insere o comprimento desejado no painel de controle.

Q5: Qual é a quantidade mínima do pedido e o prazo de entrega?

R: A quantidade mínima do pedido é um conjunto. O prazo de entrega padrão é normalmente de 15 a 25 dias úteis após o recebimento do depósito, dependendo do cronograma de produção atual.
